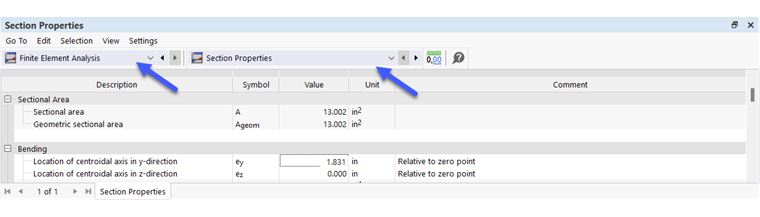

Na dolnym pasku okna roboczego znajdują się tabele. Zarządzają one danymi modelu, przypadkami obciążeniowymi i kombinacjami oraz wynikami w formie numerycznej.
Zawartość tabeli jest sterowana przez kategorie oraz poszczególne podkategorie. Najpierw ustal kategorię po lewej stronie na pasku narzędzi. Na liście dostępne są różne wpisy dotyczące danych modelu, przypadków obciążeniowych i kombinacji, wielkości przekrojowych oraz wyników do wyboru.

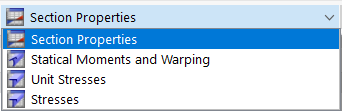

Następnie wybierz z listy obok podkategorię. Każda kategoria jest podzielona na określone wpisy.
Możesz teraz sterować poszczególnymi tabelami za pomocą kart.
Jeśli „złapiesz“ tabele myszką na pasku tytułu, możesz je przesunąć na obszar roboczy. Podwójne kliknięcie na pasku tytułu lub przesunięcie na brzeg powoduje ponowne zadokowanie ich na brzegu okna.
Obiekt, którego wiersz w tabeli jest zaznaczony, jest również zaznaczony w oknie roboczym. Dzięki temu można szybko lokalizować i edytować obiekty. Tę synchronizację między tabelami a grafiką można włączać i wyłączać za pomocą przycisków
i
na pasku narzędzi tabeli.
Kolory
Standardowo wpisy w tabeli są przedstawione czarną czcionką. Jeśli obiekt jest błędnie zdefiniowany, pojawia się czerwonym kolorem. Natomiast, jeśli pusta komórka jest oznaczona na czerwono, oznacza to, że jest odwoływana przez inny obiekt; jednak jest ona bez zawartości.
Nieużywane obiekty są przedstawiane niebieską czcionką. Fioletowe wpisy reprezentują wygenerowane obiekty, które z powodu referencji nie mogą być bezpośrednio edytowane. Jeśli obiekty leżą na zablokowanej warstwie, są przedstawiane szarą czcionką.
