Au bas de la fenêtre de travail se trouvent les tableaux. Ils permettent de gérer les données du modèle, les cas de charge et les combinaisons, ainsi que les résultats sous forme numérique.

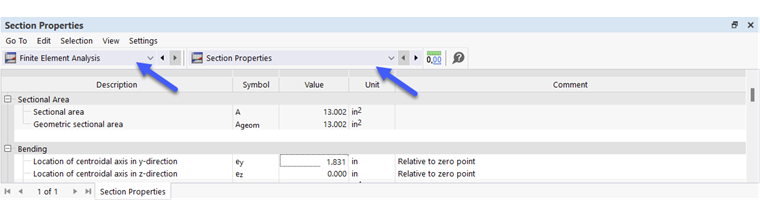

Le contenu des tableaux est contrôlable via les catégories et leurs sous-catégories. Définissez d’abord la catégorie dans la barre d’outils à gauche. La liste propose différentes entrées pour les données du modèle, les cas de charge et les combinaisons, les efforts internes ainsi que les résultats.

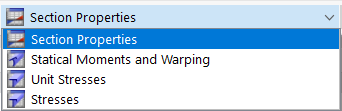

Ensuite, sélectionnez la sous-catégorie dans la liste à côté. Chaque catégorie est divisée en certaines entrées.
Vous pouvez à présent accéder aux différents tableaux via les onglets.
Si vous « saisissez » les tableaux à la barre de titre à l’aide de la souris, vous pouvez les déplacer vers la zone de travail. Un double clic sur la barre de titre ou le déplacement vers le bord les ancre à nouveau au bord de la fenêtre.
Un objet dont la ligne dans le tableau est marquée est également sélectionné dans la fenêtre de travail. Cela permet de localiser et de modifier rapidement les objets. Vous pouvez activer et désactiver cette synchronisation entre les tableaux et le graphique à l’aide des boutons
et
dans la barre d’outils des tableaux.
Couleurs
Par défaut, les entrées des tableaux sont affichées en noir. Si un objet est défini de manière incorrecte, il apparaît en rouge. En revanche, si une cellule vide est marquée en rouge, cela signifie qu'un autre objet y fait référence, elle est cependant sans contenu.
Les objets non utilisés sont affichés en bleu. Les entrées en violet représentent des objets générés qui ne sont pas modifiables directement en raison des références. Si les objets se trouvent sur un calque verrouillé, ils sont affichés en gris.
