En la parte inferior de la ventana de trabajo se encuentran las tablas. Estas gestionan los datos del modelo, los casos de carga y combinaciones, así como los resultados en forma numérica.

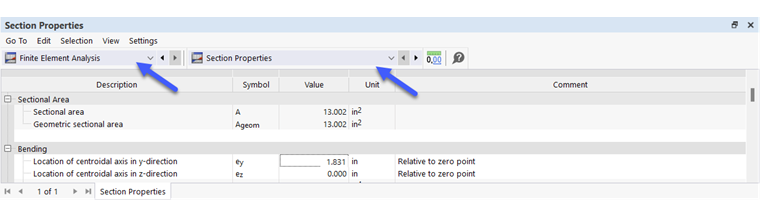

El contenido de las tablas se controla mediante las categorías con las subcategorías individuales. Primero, defina la categoría a la izquierda en la barra de herramientas. En la lista hay varias entradas disponibles para los datos del modelo, casos de carga y combinaciones, esfuerzos de diseño, así como los resultados.

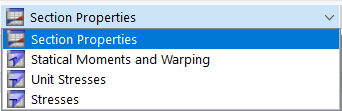

Luego, seleccione la subcategoría en la lista al lado. Cada categoría se divide en entradas específicas.
Ahora puede acceder a las tablas individuales a través de las pestañas.
Si agarra las tablas en la barra de título con el ratón, puede moverlas al área de trabajo. Un doble clic en la barra de título o moverla al borde la ancla nuevamente al borde de la ventana.
Un objeto cuya fila está marcada en la tabla también será seleccionado en la ventana de trabajo. Esto permite localizar y editar rápidamente objetos. Puede activar y desactivar esta sincronización entre tablas y gráficos con los botones
y
en la barra de herramientas de la tabla.
Colores
Por regla general, las entradas de las tablas se muestran en letras negras. Si un objeto está definido incorrectamente, aparece en letras rojas. Sin embargo, si una celda vacía está marcada en rojo, otro objeto hace referencia a esta celda; pero está sin contenido.
Los objetos no utilizados se muestran en letras azules. Las entradas violetas representan objetos generados que no son editables directamente debido a las referencias. Cuando los objetos están en una capa bloqueada, se muestran en letras grises.
