Nella parte inferiore della finestra di lavoro si trovano le tabelle. Queste gestiscono i dati del modello, i casi di carico e le combinazioni, nonché i risultati in forma numerica.

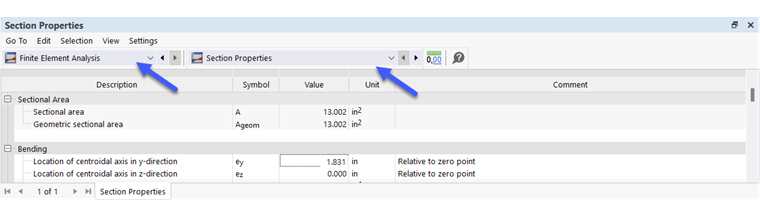

I contenuti delle tabelle sono controllabili tramite le categorie con le singole sottocategorie. Innanzitutto, stabilisci la categoria sulla barra degli strumenti a sinistra. Nella lista sono disponibili diverse voci per i dati del modello, casi di carico e combinazioni, sezioni, nonché i risultati.

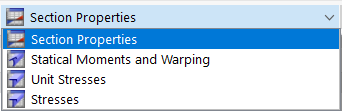

Seleziona quindi nella lista accanto la sottocategoria. Ogni categoria è suddivisa in voci specifiche.
Ora puoi accedere alle singole tabelle tramite le schede.
Se afferri le tabelle sulla barra del titolo con il mouse, puoi spostarle nell'area di lavoro. Un doppio clic sulla barra del titolo o lo spostamento verso il bordo le ancora nuovamente al bordo della finestra.
Un oggetto la cui riga è evidenziata nella tabella viene selezionato anche nella finestra di lavoro. In questo modo è possibile localizzare e modificare rapidamente gli oggetti. Puoi attivare o disattivare questa sincronizzazione tra tabelle e grafica utilizzando i pulsanti
e
nella barra degli strumenti delle tabelle.
Colori
I voci delle tabelle sono generalmente rappresentate con testo di colore nero. Se un oggetto è definito in modo errato, appare in testo rosso. Se invece una cella vuota è segnalata in rosso, vuol dire che un altro oggetto fa riferimento a essa; tuttavia, è priva di contenuto.
Gli oggetti non utilizzati sono visualizzati con testo blu. Le voci viola rappresentano oggetti generati che, a causa delle referenze, non sono modificabili direttamente. Se gli oggetti sono posizionati su un layer bloccato, vengono visualizzati con testo grigio.
