Po lewej stronie okna roboczego wyświetlany jest nawigator, który przedstawia dane otwartego/ych pliku/ów w postaci struktury drzewiastej. Klikając na symbol
, można rozwinąć gałęzie drzewa, a klikając
, ponownie je zamknąć. Podwójne kliknięcie na wpis działa tak samo.
Jeśli chwycisz myszką nawigatora na pasku tytułu, możesz przeciągnąć go na obszar roboczy. Podwójne kliknięcie na pasek tytułu lub przeciągnięcie na krawędź powoduje ponowne zadokowanie nawigatora do krawędzi okna.
Na dolnym końcu nawigatora znajdują się dwie (lub po obliczeniach trzy) zakładki. Umożliwiają one przełączanie się między nawigatorami 'Dane', 'Widok' i 'Wyniki'.

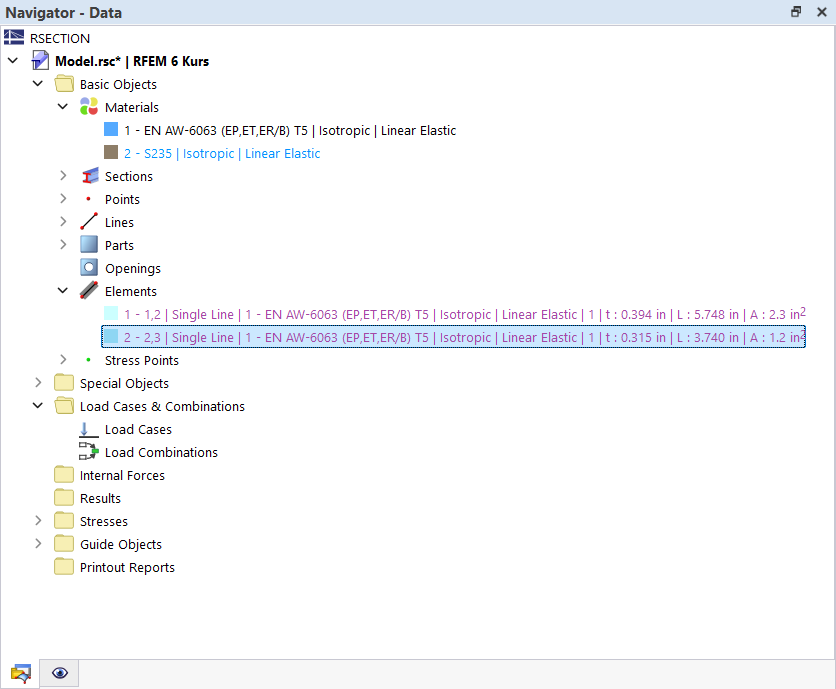

Nawigator - Dane
Nawigator - Dane zarządza danymi modelu, siłami przekrojowymi oraz obliczonymi wynikami.
Z reguły wpisy są przedstawiane czarną czcionką. Błędnie zdefiniowane obiekty pojawiają się w czerwonym kolorze, nieużywane obiekty w kolorze niebieskim. Fioletowe wpisy reprezentują wygenerowane obiekty, które z powodu referencji nie są bezpośrednio edytowalne. Obiekty na zablokowanej warstwie są rozpoznawalne po szarej czcionce.

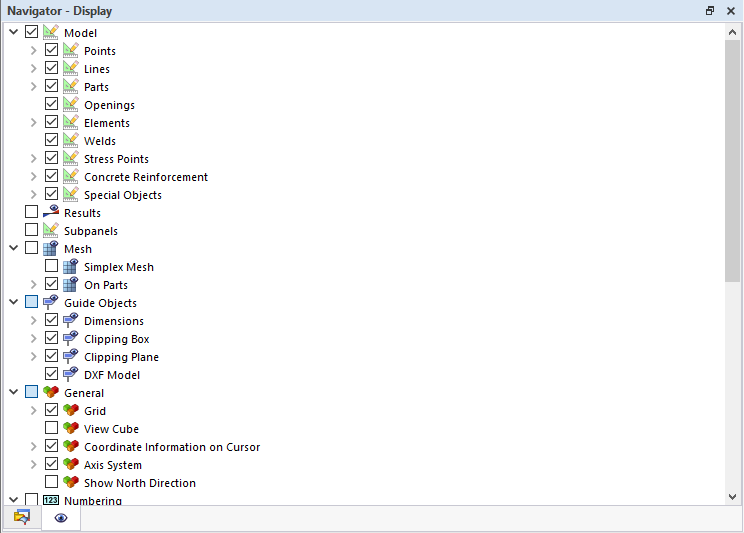

Nawigator - Widok
Nawigator - Widok steruje graficzną prezentacją obiektów w oknie roboczym.
Jeśli usuniesz zaznaczenie w polu kontrolnym przed wpisem, obiekt lub atrybut zostanie ukryty.

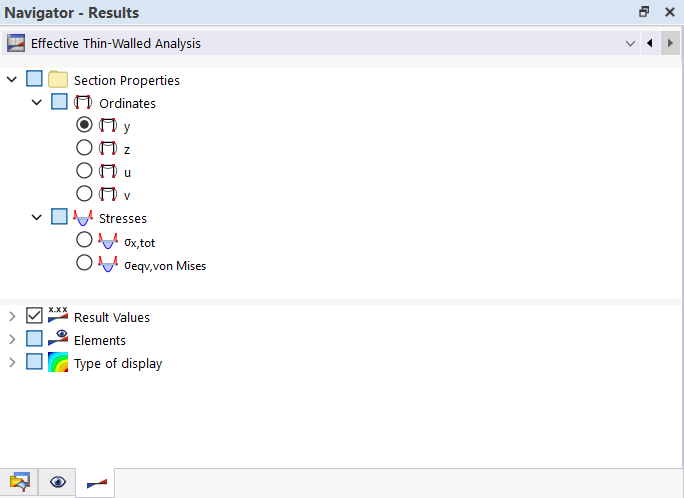

Nawigator - Wyniki
Nawigator - Wyniki steruje tym, które wyniki są przedstawiane na grafice.
