Navigator

Links im Arbeitsfenster wird ein Navigator angezeigt, der die Daten der geöffneten Datei(en) in einer Baumstruktur darstellt. Mit einem Klick auf das Symbol Verzeichnis öffnen können Sie die Einträge eines Astes aufklappen und mit Liste öffnen wieder schließen. Die gleiche Wirkung hat der Doppelklick auf einen Eintrag.

Wenn Sie den Navigator in der Titelleiste mit der Maus "anfassen", können Sie ihn in die Arbeitsfläche schieben. Ein Doppelklick auf die Titelleiste oder das Verschieben an den Rand dockt ihn wieder am Fensterrand an.

Info

Ein Objekt, das im Navigator markiert ist, wird auch im Arbeitsfenster selektiert. So können Sie Objekte schnell lokalisieren und bearbeiten.

Am unteren Ende des Navigators befinden sich zwei (bzw. nach der Berechnung drei) Registerreiter. Sie ermöglichen den Wechsel zwischen den Navigatoren 'Daten', 'Anzeige' und 'Ergebnisse'.

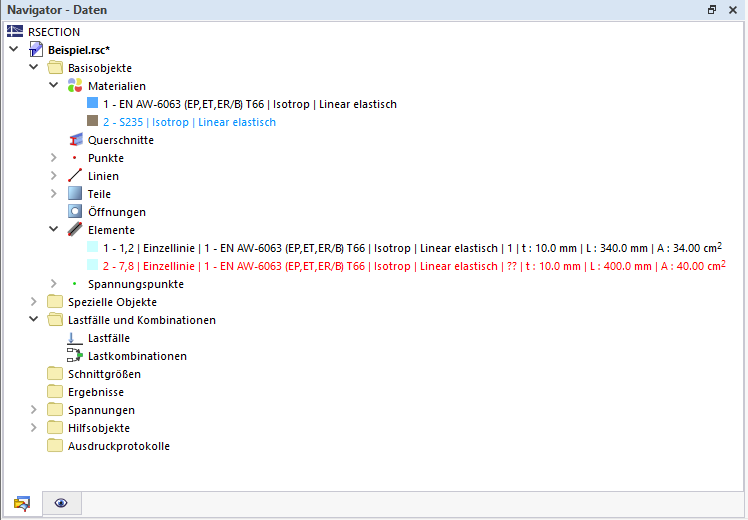

Navigator - Daten

Der Navigator - Daten verwaltet die Modelldaten, die Schnittgrößen sowie die berechneten Ergebnisse. Fehlerhaft definierte Objekte erscheinen in roter, unbenutzte Objekte in blauer Schrift.

Info

Mit dem Doppelklick auf einen Eintrag rufen Sie den Bearbeitungsdialog des Objekts auf. Wenn Sie einen Eintrag mit der rechten Maustaste anklicken, erscheint ein Kontextmenü mit nützlichen Funktionen zum Anlegen oder Ändern des Objekts (siehe Bild Kontextmenü für Punkte ).

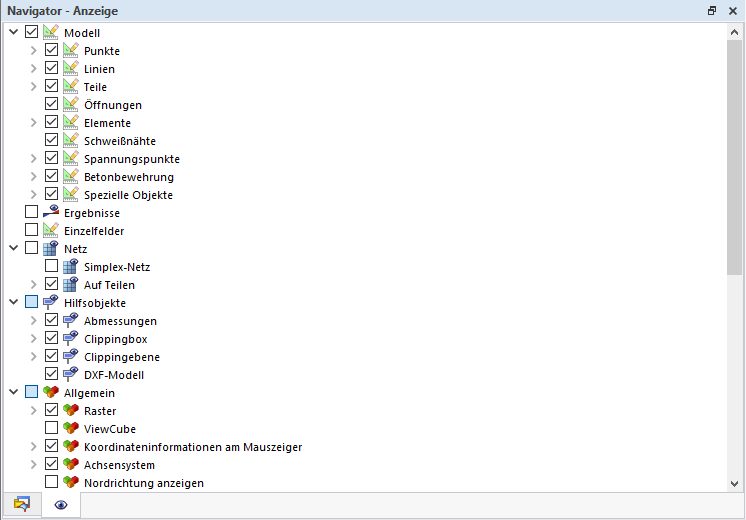

Navigator - Anzeige

Der Navigator - Anzeige steuert die grafische Darstellung der Objekte im Arbeitsfenster. Wenn Sie den Haken im Kontrollfeld vor einem Eintrag entfernen, wird das Objekt oder Attribut ausgeblendet.

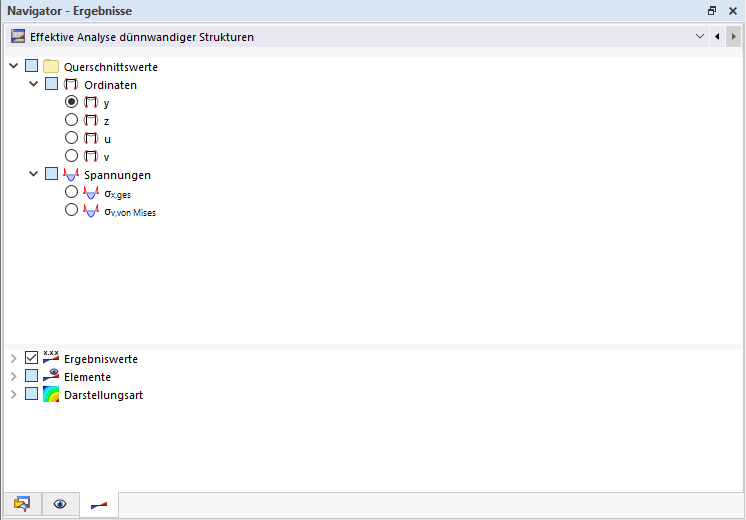

Navigator - Ergebnisse

Der Navigator - Ergebnisse steuert, welche Ergebnisse in der Grafik dargestellt werden.
