Blok reprezentuje komponent modelu z określonymi właściwościami. W kategorii Bloczki w Centrum Dlubal dostępna jest duża liczba bloków, które zostały utworzone podczas instalacji. Tam również zarządza się blokami zdefiniowanymi przez użytkownika.
Aby użyć bloku, należy kliknąć przycisk

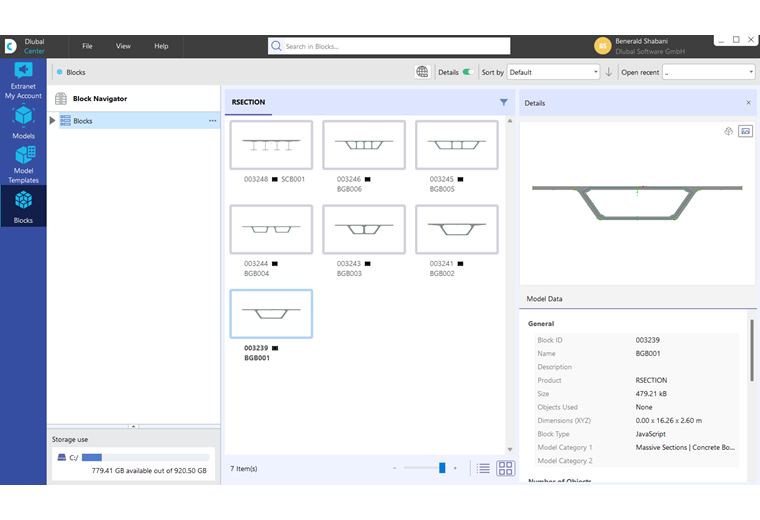

, aby otworzyć katalog bloków.
Bloki są posortowane według kategorii. Wybierz odpowiedni komponent, klikając go. Następnie przenieś blok do bieżącego modelu, klikając przycisk OK .

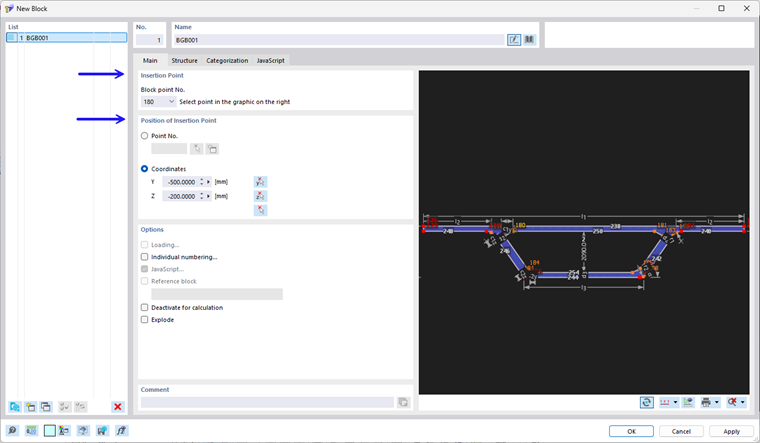

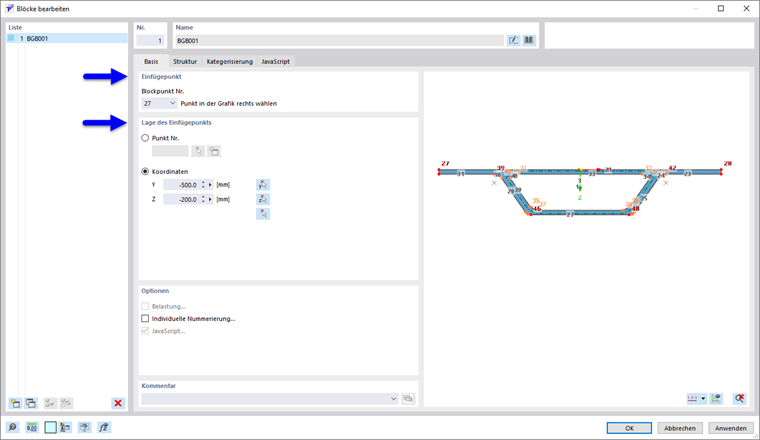

Zdefiniuj punkt wstawienia bloku w oknie dialogowym 'Edytuj bloki'. Określ, gdzie w modelu ma zostać umieszczony punkt odniesienia. Blok można upuścić w 'punkcie' lub w dowolnym miejscu o dowolnych współrzędnych ' '.
W razie potrzeby zmień nazwę bloku w sekcji 'Nazwa'.

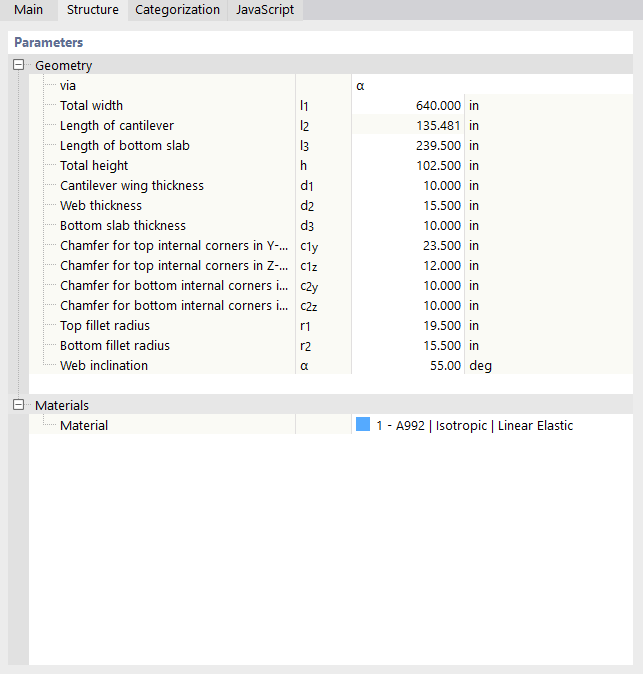

W zakładce 'Konstrukcja' można dostosować parametry geometrii bloku i przypisać materiał. Za pomocą przycisku
, który pojawia się w aktywnym polu wprowadzania, można utworzyć nowe właściwości obiektu.
Kliknij przycisk OK , aby przenieść blok do modelu. W dowolnym momencie można dostosować parametry geometrii oraz przekroje i materiały tego elementu za pomocą kategorii 'Obiekty specjalne'.
JavaScript

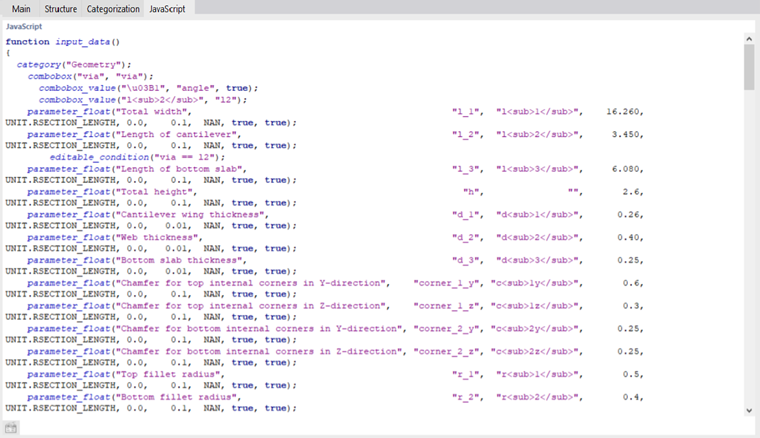

W zakładce 'JavaScript' wyświetlany jest kod bloku wygenerowany przez skrypty.
