Un bloque representa un componente del modelo con propiedades tipificadas. En la categoría Bloques del Dlubal Center, están disponibles una gran cantidad de estos bloques que se crearon durante la instalación. Allí también se gestionan los bloques definidos por el usuario.
Para utilizar un bloque, haga clic en el botón
para abrir el catálogo de bloques.

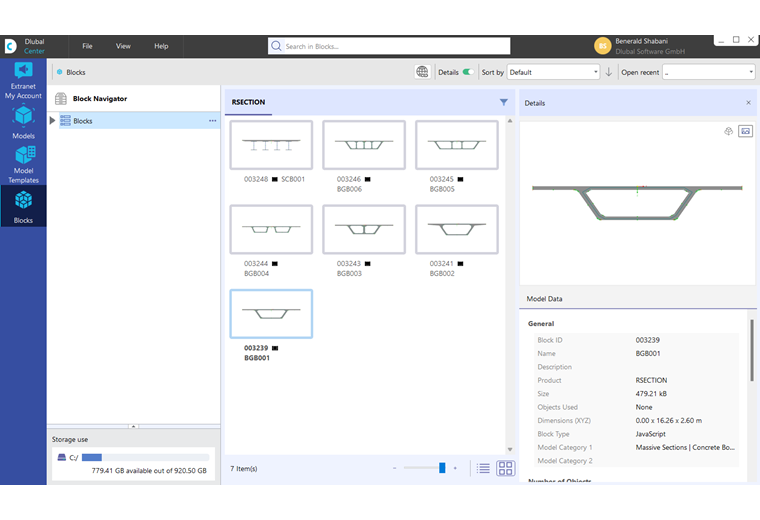

Los bloques están ordenados por categorías. Seleccione el componente apropiado haciendo clic en él. Luego, transfiera el bloque al modelo actual haciendo clic en Aceptar.

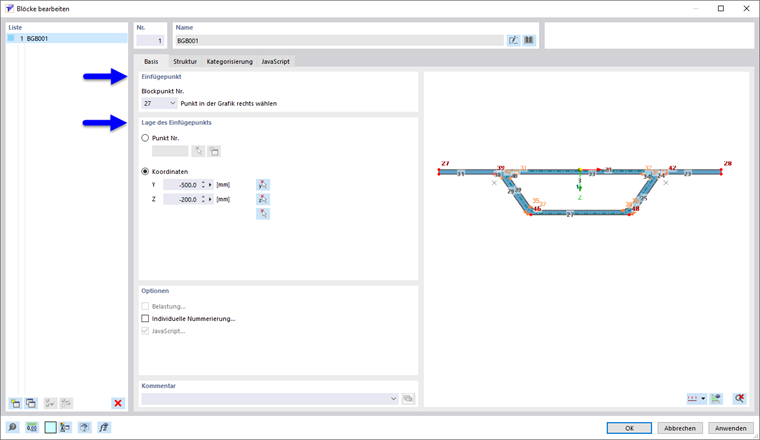

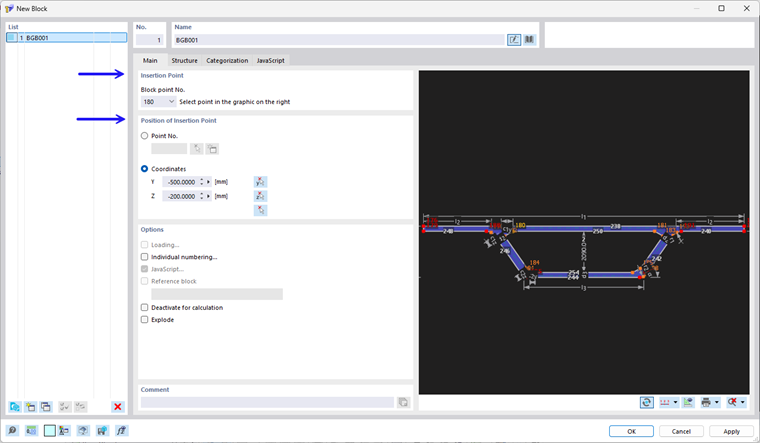

Defina el punto de inserción del bloque en el cuadro de diálogo 'Editar bloques'. Especifique dónde desea que se coloque ese punto de referencia en el modelo. Puede soltar el bloque en un ' punto ' o en cualquier lugar con cualquier ' coordenadas '.
Si es necesario, cambie el nombre del bloque en la sección de diálogo 'Nombre'.

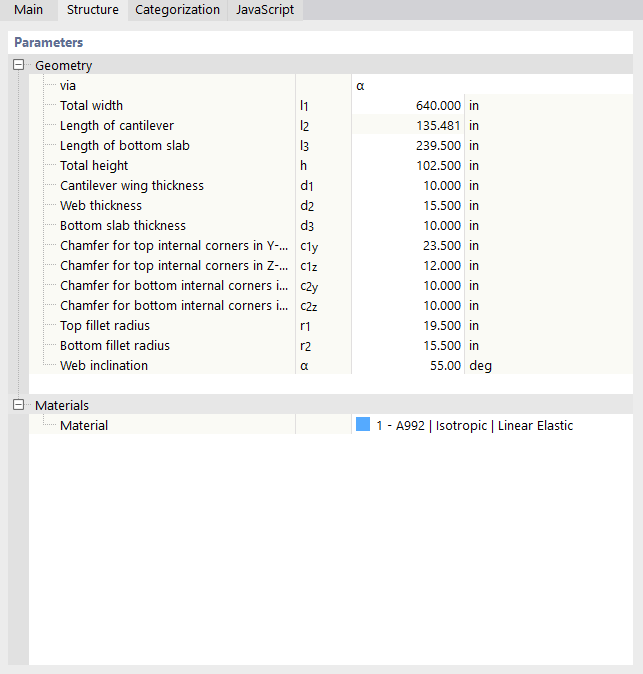

En la pestaña ' Estructura ', puede ajustar los parámetros geométricos del bloque y asignar el material. Utilice el botón
que aparece en el campo de entrada activo para crear nuevas propiedades del objeto.
Haga clic en Aceptar para transferir el bloque al modelo. Puede ajustar los parámetros geométricos, así como las secciones transversales y los materiales de este componente en cualquier momento utilizando la categoría 'Objetos especiales'.
JavaScript

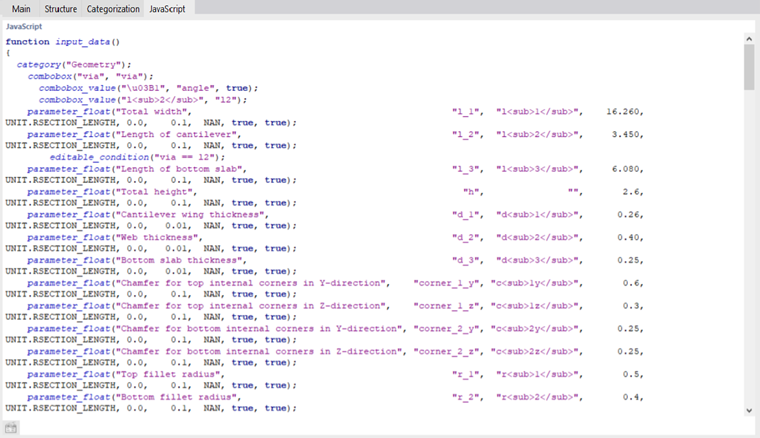

En la pestaña 'JavaScript', se muestra el código de un bloque generado por secuencias de comandos.
