Das Add-On Stahlanschlüsse ist vollständig in RFEM integriert. Daher können Sie alle aus dem Hauptprogramm bekannten Möglichkeiten nutzen, um die grafischen Ergebnisse der Ausnutzungen und Beulnachweise zu dokumentieren. Das allgemeine Vorgehen zur Aufbereitung von Grafiken für den Ausdruck ist im Kapitel Grafiken des RFEM-Handbuchs beschrieben.
Grafiken des Arbeitsfensters
Im Kapitel Grafik für Stahlanschlussbemessung werden alle Ergebnisarten vorgestellt, die für die Komponenten grafisch verfügbar sind. Sie können die aktuelle Ansicht über die Druckfunktion direkt ausdrucken oder in das Ausdruckprotokoll übergeben.
Nehmen Sie im Dialog 'Grafikausdruck' wie gewohnt die Druckeinstellungen für das Bild vor.

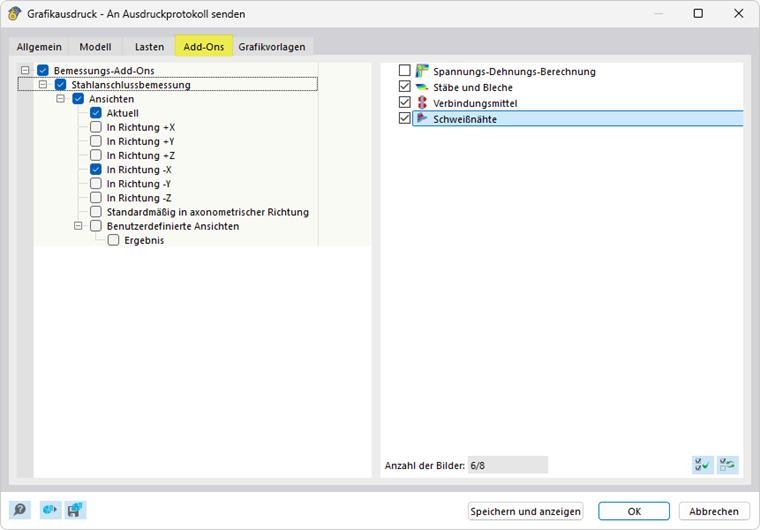

Wenn Sie in der Kategorie 'Welche Fenster' die Option Mehrfachdruck aktivieren, können Sie im Register 'Add-Ons' die Vorgaben für das Drucken mehrerer Fenster oder den Seriendruck von Grafiken treffen (siehe Kapitel Mehrfachdruck verwenden des RFEM-Handbuchs). Die Grafiken werden im Ausdruckprotokoll dann bei den Ergebnissen der Anschlussbemessung einsortiert.
Stahlanschluss
Im Dialogfenster der Stahlanschlüsse bestehen weitere Möglichkeiten, den Stahlanschluss grafisch zu dokumentieren.
Insbesondere das Register 'Komponenten' mit der 3D-Darstellung der Anschlussobjekte eignet sich zum Drucken der Anschlussgeometrie, wie sie beispielsweise für die Fertigung benötigt wird.
Nachweisdetails
Auch im Dialog mit den Nachweisdetails stehen Funktionen zur Verfügung, die Ihnen das Drucken der Nachweisgleichungen in Form von Grafiken ermöglichen.
Ergebnisse im Stahlanschluss
Das Fenster Ergebnisse im Stahlanschluss bietet ebenfalls Funktionen zum Drucken von Anschlussgrafiken an.
Vorlagen für Stahlanschlüsse

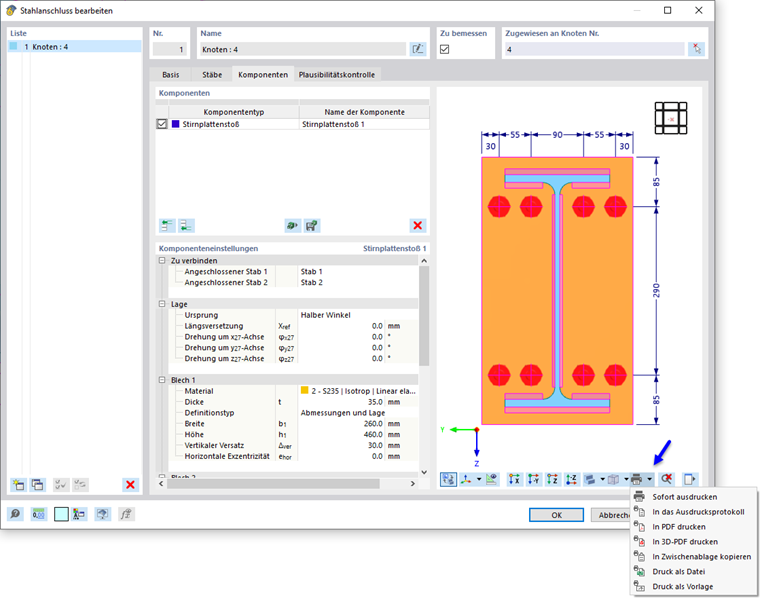

In den Registern des Stahlanschluss-Dialogs können Sie die aktuellen Einstellungen als Vorlage speichern und in weiteren Modellen für den Grafikausdruck verwenden. Nutzen Sie hierzu die Option Druck als Vorlage in der Listenschaltfläche
der Symbolleiste (siehe Bild Grafik des Stahlanschlusses drucken).

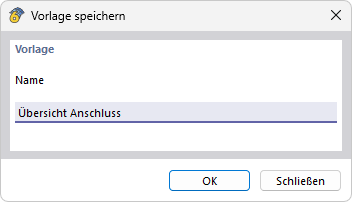

Diese Vorlage ermöglicht es, im Arbeitsfenster mit der Funktion Mehrfachdruck die Anschlüsse aller oder ausgewählter Stäbe mit identisch ausgeführter Anschlussmodellierung und Ansicht zu drucken. Geben Sie zunächst im Dialog 'Vorlage speichern' einen Namen für die Vorlage an.
Im Dialog 'Grafikausdruck' – dem allgemeinen Dialog zum Drucken von Grafiken – aktivieren Sie im Register 'Allgemein' die Option Mehrfachdruck. Danach können Sie im Register 'Grafikvorlagen' die geeignete Vorlage auswählen und die Stäbe festlegen.
Vorlagen verwalten

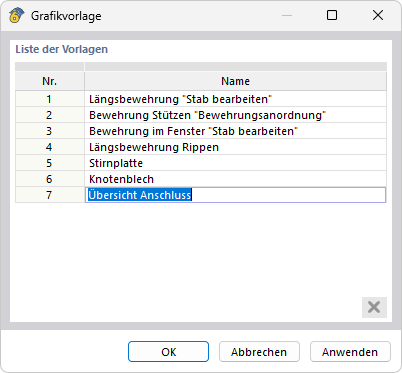

Sie können eine Vorlage nachträglich umbenennen oder wieder löschen. Nutzen Sie hierzu das RFEM-Menü Optionen → Grafikvorlagen. Im Dialog 'Grafikvorlage' sind alle benutzerdefinierten Vorlagen aufgelistet.
Klicken Sie einen Eintrag in der Spalte 'Name' an, um eine andere Bezeichnung zu vergeben. Wenn Sie eine Vorlage löschen möchten, klicken Sie auf deren Nummer in der ersten Spalte. Ein Klick auf die Schaltfläche
entfernt die Vorlage aus der Liste.
