Wydruk grafiki

Dodatek Połączenia stalowe jest w pełni zintegrowany z RFEM. Dlatego mogą Państwo korzystać ze wszystkich znanych z głównego programu możliwości, aby dokumentować graficzne wyniki wykorzystania i dowodów wyboczeniowych. Ogólne postępowanie dotyczące przygotowania grafik do druku jest opisane w rozdziale Grafiken podręcznika RFEM.

Grafiki okna roboczego

W rozdziale Grafik für Stahlanschlussbemessung przedstawiono wszystkie rodzaje wyników, które są dostępne graficznie dla komponentów. Aktualny widok można wydrukować bezpośrednio za pomocą funkcji drukowania lub przesłać do protokołu wydruku.

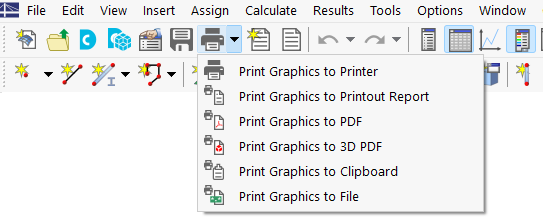

Wybór opcji eksportu grafiki

Wprowadź ustawienia drukowania dla obrazu w dialogu 'Wydruk grafiki' jak zwykle.

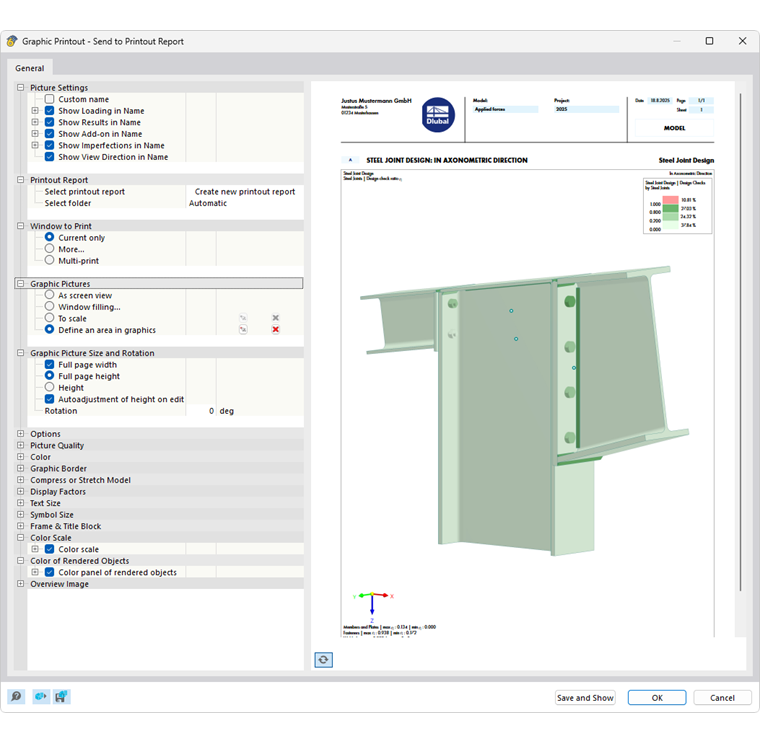

Przygotowanie wydruku grafiki

Jeśli w kategorii 'Które okna' aktywujesz opcję Drukowanie wielokrotne, możesz na karcie 'Dodatki' określić parametry dla drukowania wielu okien lub seryjnego drukowania grafik (patrz rozdział Mehrfachdruck verwenden podręcznika RFEM). Grafiki zostaną wtedy uporządkowane w protokole wydruku razem z wynikami obliczeń połączeń.

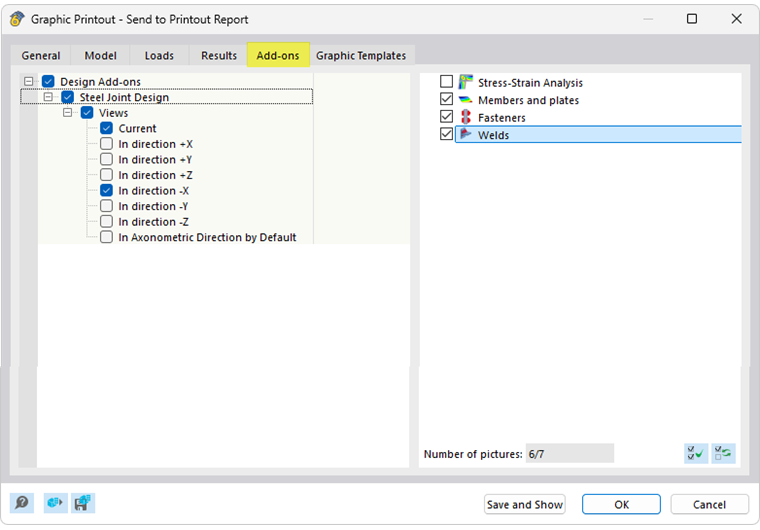

Definiowanie widoków i typów wyników do wydruku zbiorczego

Połączenie stalowe

W Dialogfenster der Stahlanschlüsse istnieją dalsze możliwości dokumentacji graficznej połączenia stalowego.

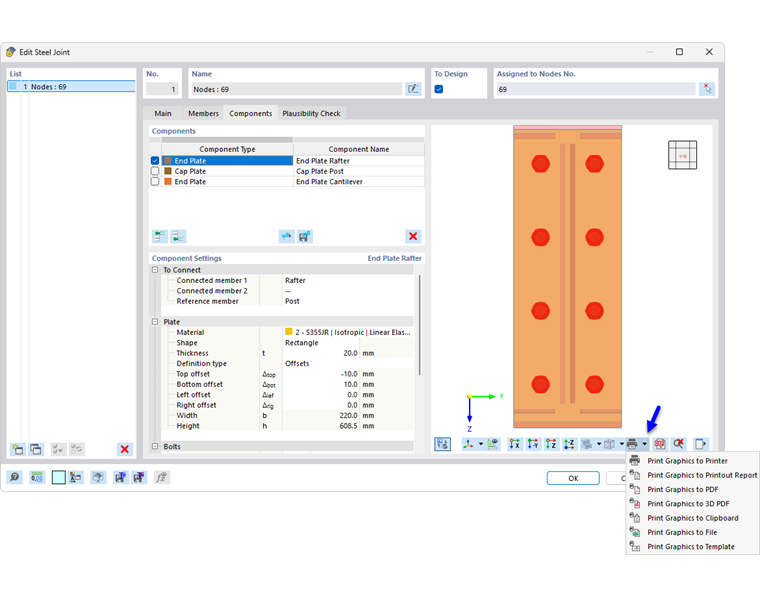

Drukowanie grafiki połączenia stalowego

Szczególnie karta 'Komponenty' z trójwymiarowym odwzorowaniem obiektów połączeń nadaje się do wydruku geometrii połączeń, jakiej np. potrzebuje się do wykonania.

Szczegóły dowodów

Również w dialogu z Nachweisdetails są dostępne funkcje umożliwiające drukowanie równań dowodowych w formie grafik.

Drukowanie szczegółów kontroli

Wyniki w połączeniu stalowym

Okno Ergebnisse im Stahlanschluss oferuje również funkcje do drukowania grafik połączeń.

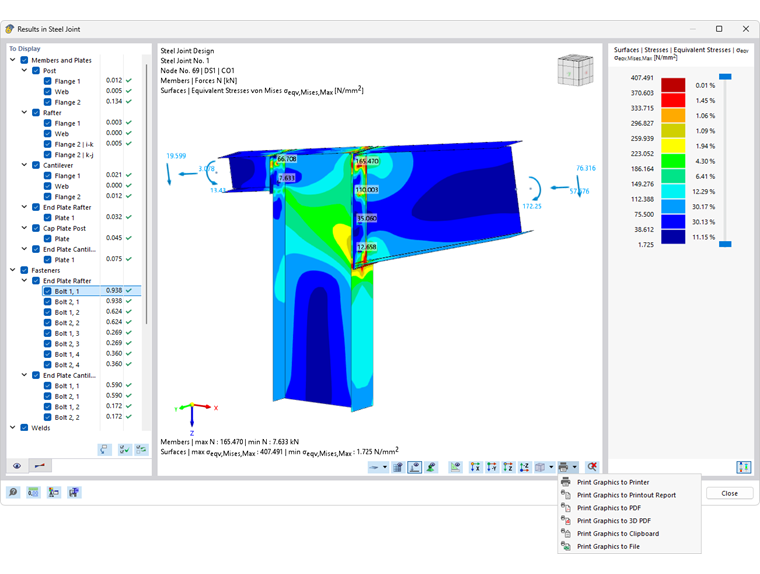

Drukowanie wyników w połączeniu stalowym

Szablony połączeń stalowych

W kartach dialogu połączeń stalowych mogą Państwo zapisać bieżące ustawienia jako szablon i użyć w innych modelach do wydruku grafik. Aby to zrobić, użyj opcji Drukuj jako szablon na przycisku listy na pasku narzędzi (zobacz obraz Grafik des Stahlanschlusses drucken).

Ten szablon umożliwia drukowanie połączeń wszystkich lub wybranych prętów z identycznym modelowaniem i widokiem połączeń w oknie roboczym za pomocą funkcji Drukowanie wielokrotne. Najpierw podaj nazwę dla szablonu w dialogu 'Zapisz szablon'.

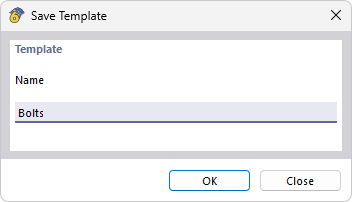

Zapisywanie szablonu pod nazwą

W dialogu 'Wydruk grafiki' – ogólnym dialogu do drukowania grafik – aktywuj opcję Drukowanie wielokrotne na karcie 'Ogólne'. Następnie w karcie 'Szablony graficzne' można wybrać odpowiedni szablon i określić pręty.

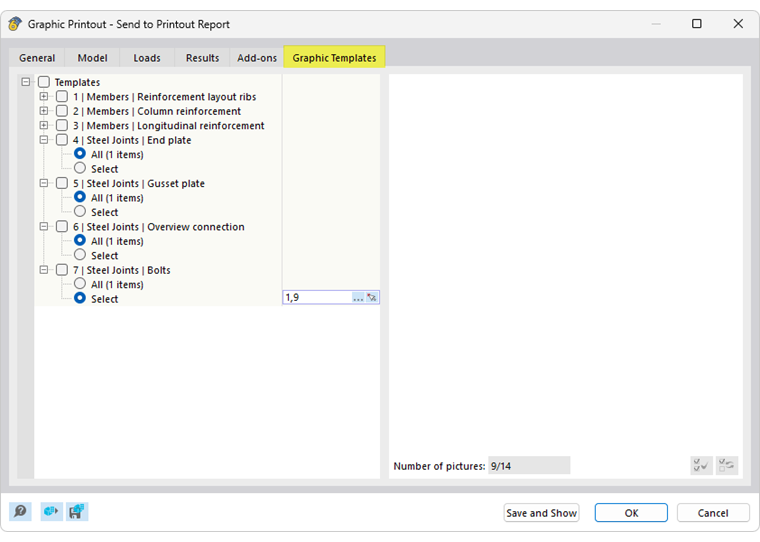

Użycie wzoru do obliczania połączeń

Zarządzanie szablonami

Można zmienić nazwę lub usunąć szablon później. Skorzystaj z menu RFEM Opcje → Szablony graficzne. W dialogu 'Szablon graficzny' są wymienione wszystkie zdefiniowane przez użytkownika szablony.

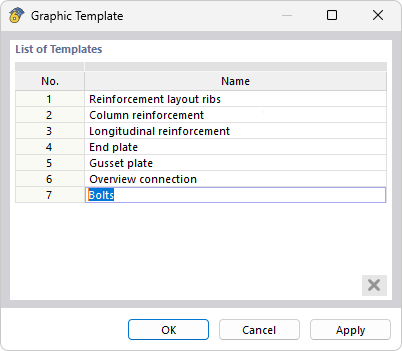

Lista niestandardowych szablonów graficznych

Kliknij wpis w kolumnie 'Nazwa', aby nadać inną nazwę. Jeśli chcesz usunąć szablon, kliknij jego numer w pierwszej kolumnie. Kliknięcie przycisku usuwa szablon z listy.
