Tisk grafiky

Addon Ocelové přípoje je plně integrován do programu RFEM. Proto můžete použít všechny možnosti známé z hlavního programu k dokumentaci grafických výsledků návrhových poměrů a analýzy vybočení. Obecný postup přípravy grafiky pro tisk je popsán v kapitole Grafika příručky RFEM.

Grafika pracovního okna

Výběr možností pro grafický tisk

V dialogovém okně „Grafický výtisk“ zadejte nastavení tisku obrázku jako obvykle.

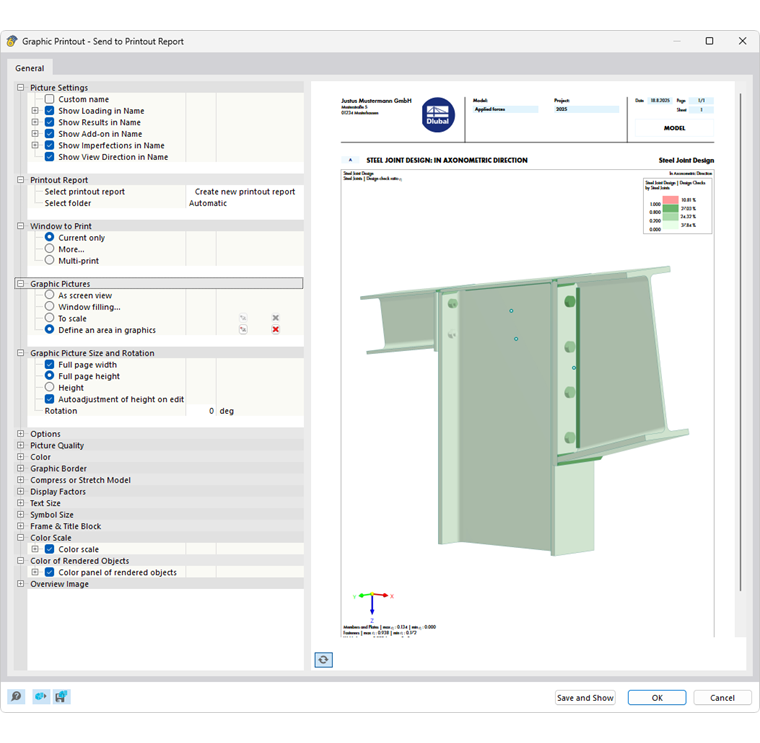

Příprava grafického tisku

Pokud aktivujete možnost Vícenásobný tisk v kategorii „Okno“, můžete na záložce „Addony“ definovat specifikace pro tisk několika oken nebo hromadný tisk grafiky (viz kapitola Použití Multi Print příručky RFEM). Grafika je poté seřazena v tiskovém protokolu s výsledky návrhu ocelových přípoje.

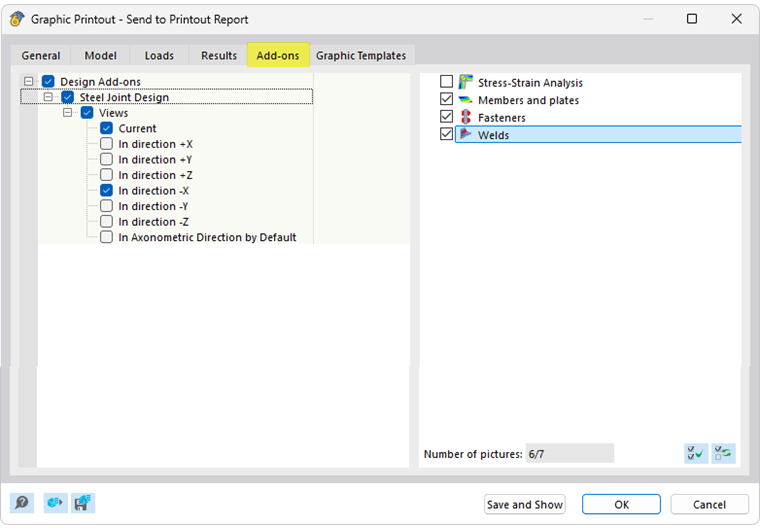

Nastavení typů zobrazení a výsledků pro hromadný tisk

Ocelový přípoj

Dialogové okno Ocelové přípoje nabízí další možnosti grafické dokumentace ocelového přípoje.

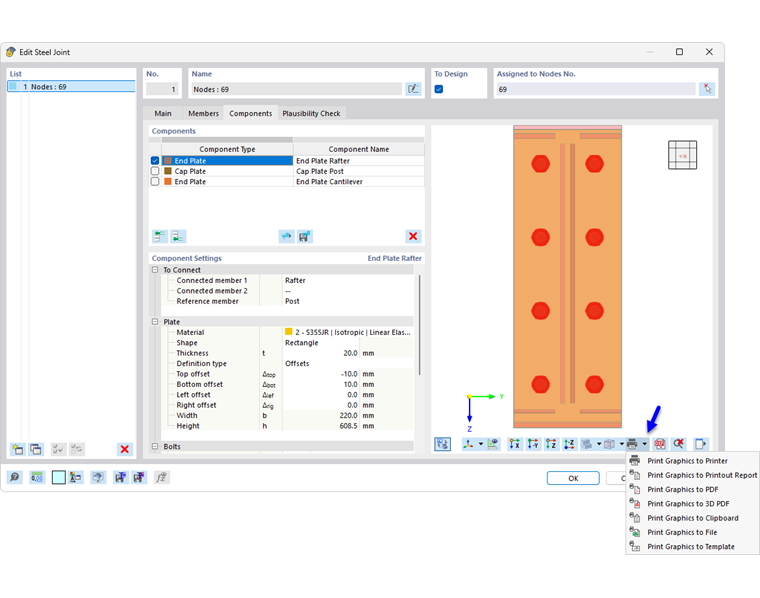

Tisk grafiky ocelového přípoje

Záložka „Komponenty“ s 3D grafikou spojovacích objektů je zvláště vhodná pro tisk geometrie spoje, jak je například vyžadováno pro výrobu.

Podrobnosti kontroly návrhu

V dialogovém okně Podrobnosti kontroly návrhu jsou k dispozici také funkce, které umožňují tisknout rovnice návrhu ve formě grafiky.

Tisk detailu posouzení

Výsledky v ocelovém spoji

Okno Výsledky v ocelovém spoji také poskytuje funkce pro tisk grafiky spoje.

Tisk výsledků v ocelovém přípoji

Šablony pro ocelové přípoje

Na záložkách dialogového okna Ocelový přípoj můžete uložit aktuální nastavení jako šablonu a použít je v jiných modelech pro grafický výtisk. K tomu použijte možnost ‚‘'Tisknout jako šablonu'‚‘ v seznamu tlačítek na liště nástrojů (viz obrázek Tisk grafiky ocelového spoje).

Tato šablona umožňuje tisk spojů všech nebo výběru prvků s identickým modelováním spojů a zobrazením v pracovním okně pomocí funkce Hromadný tisk. Nejprve zadejte název šablony v dialogovém okně „Uložit šablonu“.

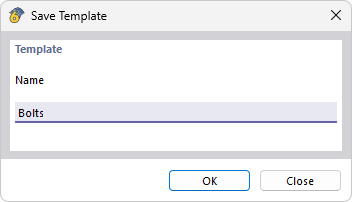

Uložit šablonu pod názvem

V dialogovém okně „Tisk grafiky“ – obecné dialogové okno pro tisk grafiky – aktivujte na záložce „Obecné“ možnost „Hromadný tisk“. Poté můžete na záložce „Grafické šablony“ vybrat příslušnou šablonu a specifikovat prvky.

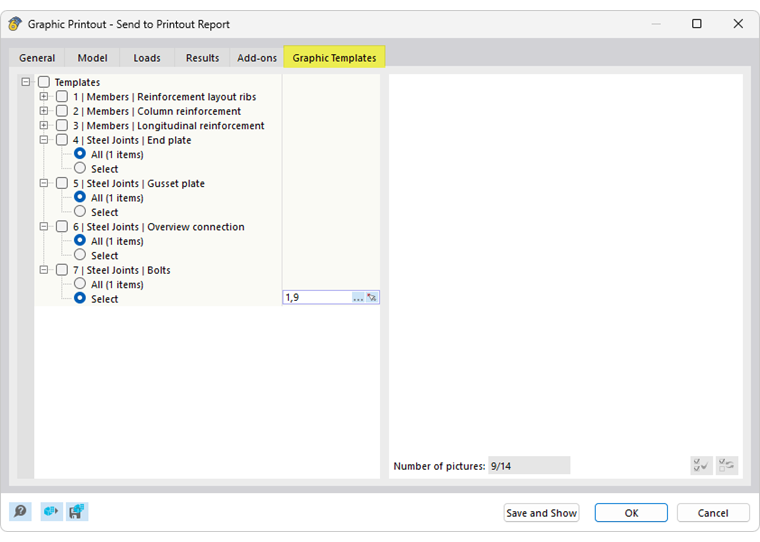

Použití šablony pro posouzení přípoje

1. banner.tip@Často kladené dotazy Grafické šablony pro tisk uspořádání výztuže popisují, jak používat šablony pro navrhování betonových konstrukcí. Totéž platí pro dokumentaci ocelových přípoje.

Správa šablon

Šablonu můžete později přejmenovat nebo smazat. K tomu použijte nabídku RFEM „Možnosti“ → „Grafické šablony“. Všechny uživatelsky definované šablony jsou uvedeny v dialogovém okně „Grafická šablona“.

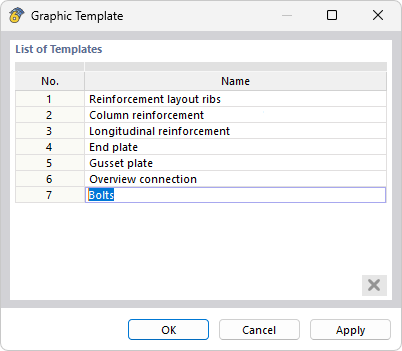

Seznam uživatelských grafických šablon

Kliknutím na položku ve sloupci „Název“ můžete přiřadit jiný název. Chcete-li šablonu smazat, klikněte na její číslo v prvním sloupci. Kliknutím na tlačítko odstraníte šablonu ze seznamu.
