L'add-on Giunti in Acciaio è completamente integrato in RFEM. Pertanto, è possibile utilizzare tutte le funzionalità note del programma principale per documentare i risultati grafici dei coefficienti di sfruttamento e delle verifiche di instabilità. La procedura generale per la preparazione delle grafiche per la stampa è descritta nel capitolo Grafiken del manuale RFEM.
Grafiche della Finestra di Lavoro
Il capitolo Grafica per la Verifica dei Giunti in Acciaio presenta tutte le tipologie di risultati disponibile graficamente per i componenti. È possibile stampare direttamente la vista corrente utilizzando la funzione di stampa o trasferirla al protocollo di stampa.

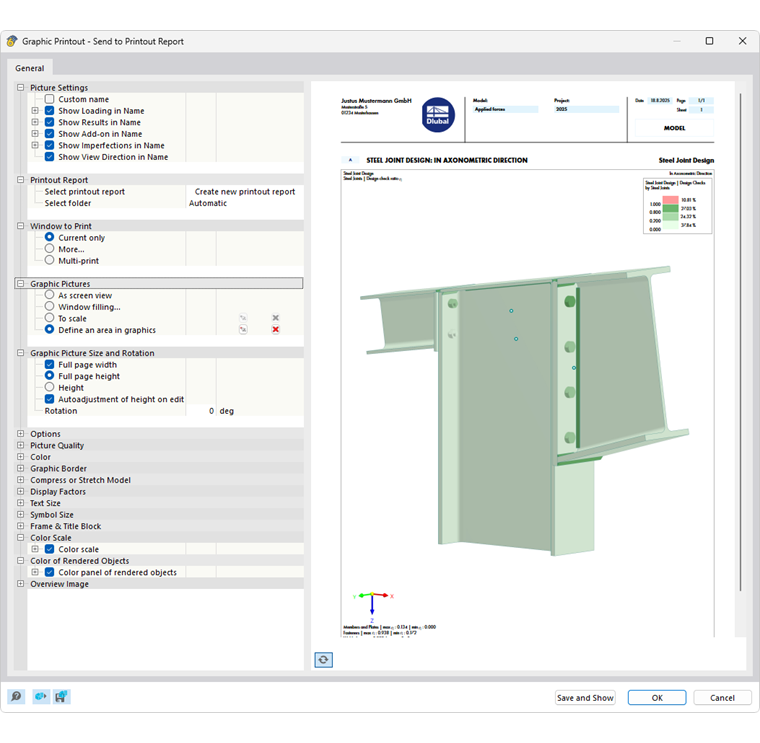

Nel dialogo 'Stampa Grafica' impostare le opzioni di stampa per l'immagine come di consueto.

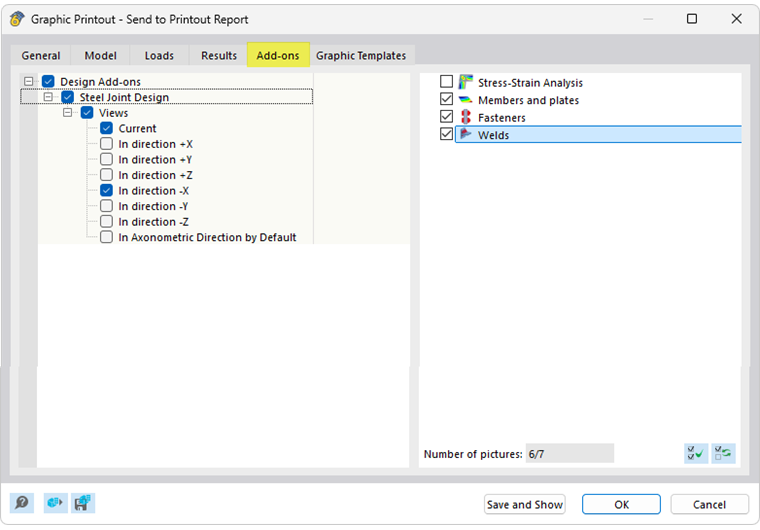

Se si attiva l'opzione Stampa Multipla nella categoria 'Quali finestre', è possibile specificare nel registro 'Add-On' le impostazioni per la stampa di più finestre o la stampa seriale di grafiche (vedere capitolo Uso della Stampa Multipla del manuale RFEM). Le grafiche verranno poi ordinate nel protocollo di stampa con i risultati della verifica del giunto.
Giunto in Acciaio
Nel Finestra di Dialogo dei Giunti in Acciaio ci sono ulteriori possibilità per documentare graficamente il giunto in acciaio.
In particolare, il registro 'Componenti' con la rappresentazione 3D degli oggetti del giunto è adatto per stampare la geometria del giunto, come richiesto ad esempio per la produzione.
Dettagli di Verifica

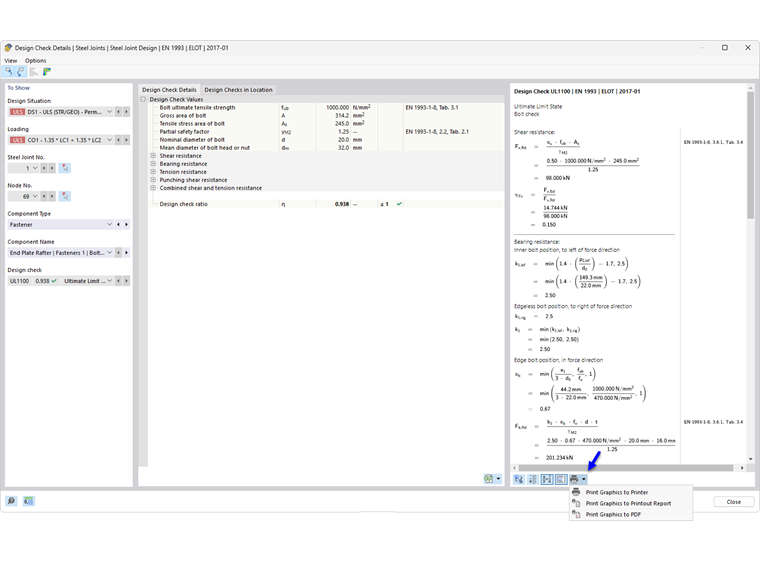

Anche nel dialogo con i Dettagli di Verifica sono disponibili funzioni che consentono di stampare le equazioni di verifica sotto forma di grafiche.
Risultati nel Giunto in Acciaio
La finestra Risultati nel Giunto in Acciaio offre anch'essa funzionalità per stampare grafiche dei giunti.
Modelli per i Giunti in Acciaio
Nei registri del dialogo del giunto in acciaio è possibile salvare le impostazioni correnti come modello e utilizzarle in altri modelli per la stampa grafica. Utilizzare l'opzione Stampa come Modello nel pulsante a menu
della barra degli strumenti (vedi immagine Stampa della Grafica del Giunto in Acciaio).
Questo modello consente, nella finestra di lavoro con la funzione Stampa Multipla, di stampare i giunti di tutti o dei listelli selezionati con una modellazione e una vista del giunto identica. Nella finestra di dialogo 'Salva Modello', indicare un nome per il modello.
Nel dialogo 'Stampa Grafica' – il dialogo generale per la stampa delle grafiche – attivare l'opzione Stampa Multipla nel registro 'Generale'. Successivamente, nel registro 'Modelli Grafici', selezionare il modello appropriato e specificare le barre.
Gestione dei Modelli

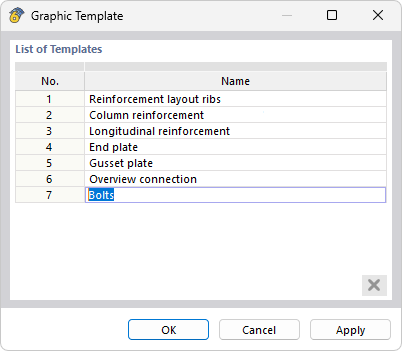

È possibile rinominare o eliminare un modello in un secondo momento. Utilizzare il menu Opzioni di RFEM → Modelli Grafici. Nel dialogo 'Modello Grafico', sono elencati tutti i modelli personalizzati.
Fare clic su una voce nella colonna 'Nome' per assegnare una diversa denominazione. Per eliminare un modello, fare clic sul suo numero nella prima colonna. Un clic sul pulsante
rimuove il modello dall'elenco.
