El complemento Conexiones de acero está completamente integrado en RFEM. Por lo tanto, puede utilizar todas las opciones conocidas del programa principal para documentar los resultados gráficos de las utilizaciones y comprobaciones de pandeo. El procedimiento general para preparar gráficos para impresión se describe en el capítulo Grafiken del manual de RFEM.
Gráficos de la ventana de trabajo
En el capítulo Grafik für Stahlanschlussbemessung se presentan todos los tipos de resultados que están disponibles gráficamente para los componentes. Puede imprimir la vista actual directamente utilizando la función de impresión o transferirla al informe de impresión.
Realice los ajustes de impresión de la imagen en el cuadro de diálogo 'Impresión de gráficos' como de costumbre.

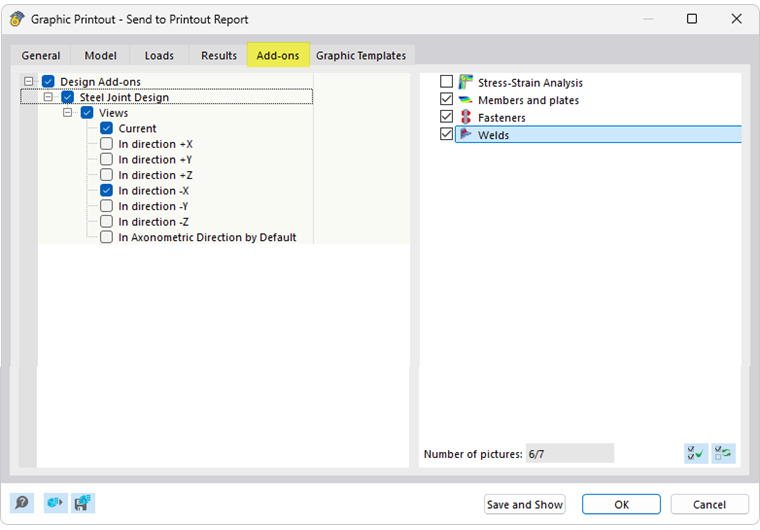

Si activa la opción Impresión múltiple en la categoría 'Qué ventanas', puede establecer las configuraciones para la impresión de múltiples ventanas o la impresión en serie de gráficos en la pestaña 'Complementos' (vea el capítulo Mehrfachdruck verwenden del manual de RFEM). Luego, los gráficos se clasifican en el informe de impresión en los resultados de la medición de la conexión.
Conexión de acero
En la Dialogfenster der Stahlanschlüsse existen más posibilidades para documentar gráficamente la conexión de acero.

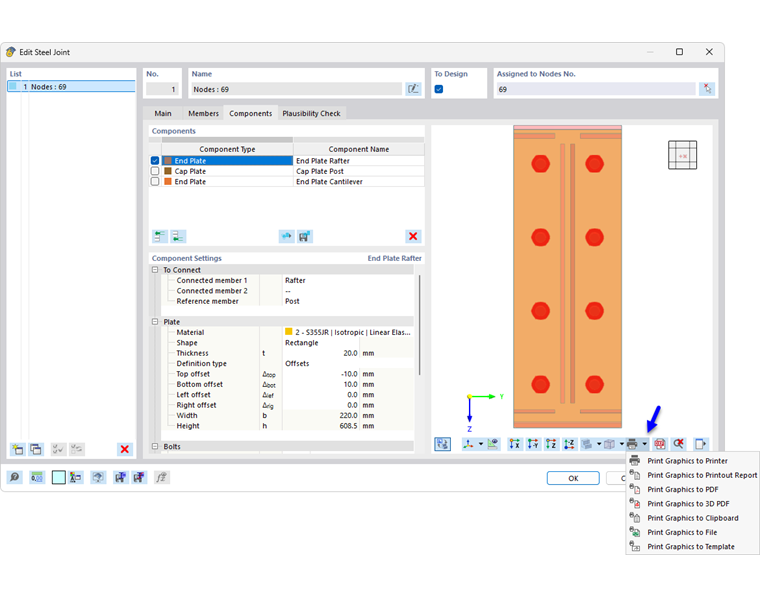

Particularmente, la pestaña 'Componentes', con la representación 3D de los objetos de conexión, es adecuada para imprimir la geometría de la conexión, como por ejemplo, se requiere para la fabricación.
Detalles de comprobación

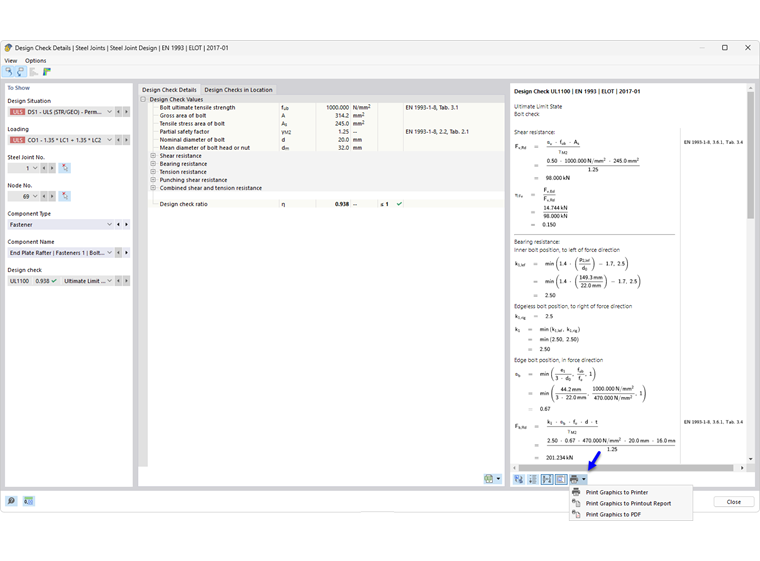

También en el cuadro de diálogo con los Nachweisdetails están disponibles funciones que le permiten imprimir las ecuaciones de comprobación en forma de gráficos.
Resultados en la conexión de acero

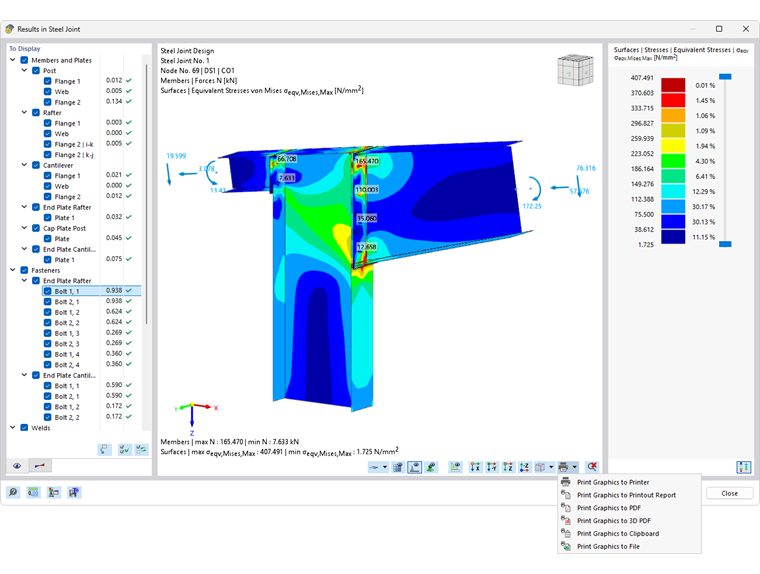

La ventana Ergebnisse im Stahlanschluss también ofrece funciones para imprimir gráficos de conexión.
Plantillas para conexiones de acero
En las pestañas del cuadro de diálogo de la conexión de acero, puede guardar las configuraciones actuales como plantilla y utilizarlas en otros modelos para la impresión gráfica. Use la opción Impresión como plantilla en el botón desplegable
de la barra de herramientas (ver imagen Imprimir gráfico de conexión de acero).

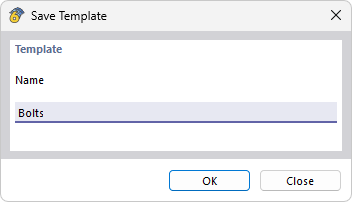

Esta plantilla permite, en la ventana de trabajo con la función Mehrfachdruck, imprimir las conexiones de todos o de barras seleccionadas con el modelado y vista de conexión idéntica. Primero, asigne un nombre a la plantilla en el cuadro de diálogo 'Guardar plantilla'.

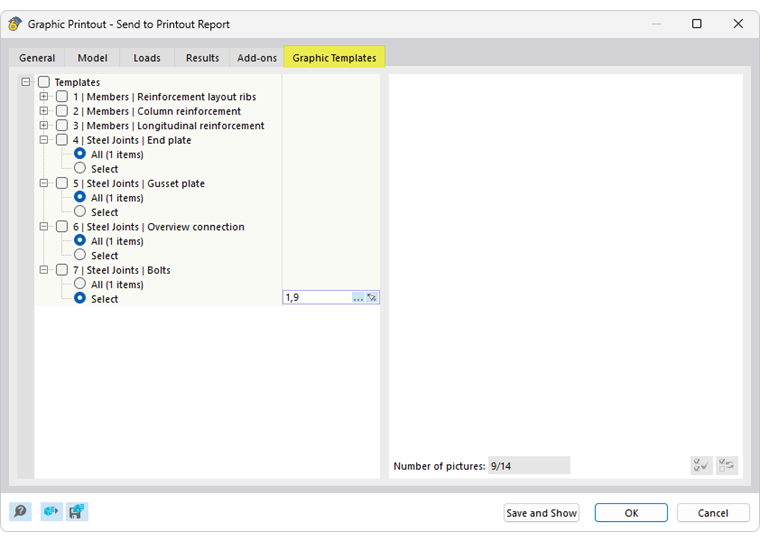

En el diálogo 'Impresión de gráficos' – el diálogo general para la impresión de gráficos – active la opción Impresión múltiple en la pestaña 'General'. Después puede seleccionar la plantilla adecuada en la pestaña 'Plantillas de gráficos' y especificar las barras.
Administrar plantillas

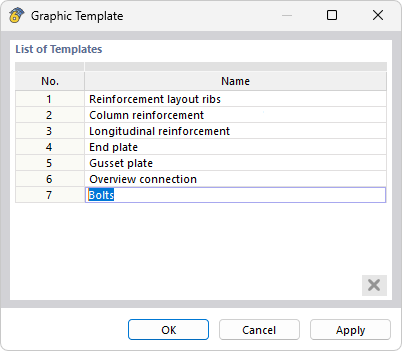

Puede renombrar o eliminar una plantilla posteriormente. Utilice el menú de RFEM Opciones → Plantillas de gráficos. En el diálogo 'Plantilla de gráficos' se enumeran todas las plantillas personalizadas.
Haga clic en una entrada en la columna 'Nombre' para asignar un nuevo nombre. Si desea eliminar una plantilla, haga clic en su número en la primera columna. Un clic en el botón
elimina la plantilla de la lista.
