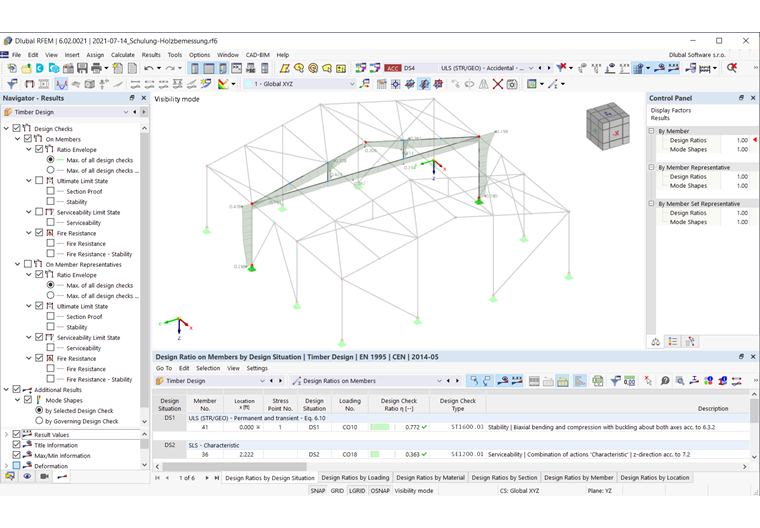

La evaluación y la documentación de los resultados de cálculo se realiza predominantemente de forma gráfica. En la ventana de trabajo dispone de las mismas opciones de selección y posibilidades para la evaluación de resultados que para el análisis estático. De esta manera, puede usar por ejemplo visibilidades para barras y secciones de resultados para superficies.

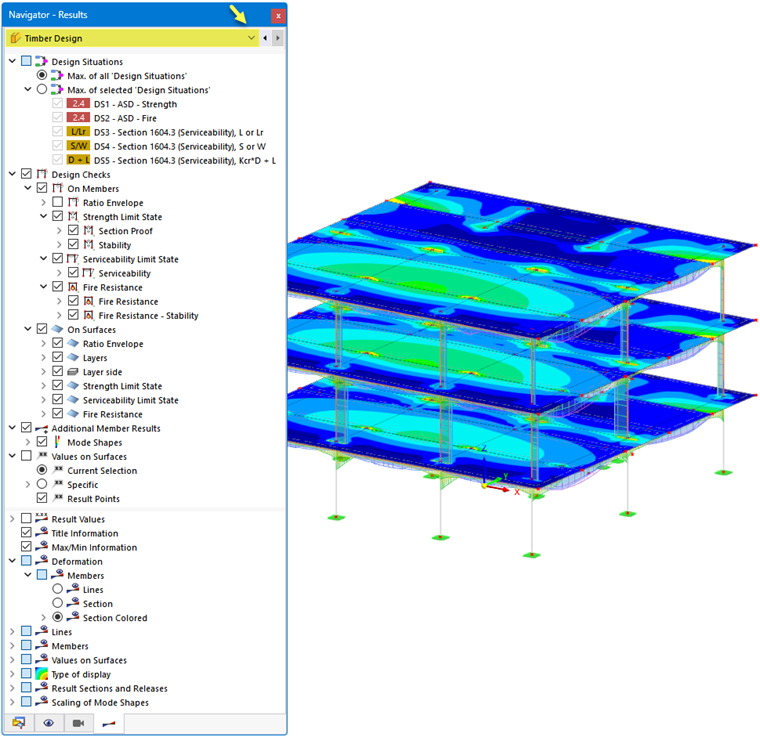

Navegador - Resultados
Para la representación de los diferentes tipos de resultado en el modelo, el Navegador - Resultados está adaptado al módulo adicional de cálculo. Los cálculos de madera se administran bajo el tipo de resultado Cálculo de madera en la lista del navegador.
En la categoría Situaciones de proyecto, puede especificar si se deben mostrar los resultados máximos de todas las situaciones de proyecto (la "envolvente") o los valores máximos de situaciones de proyecto específicas.

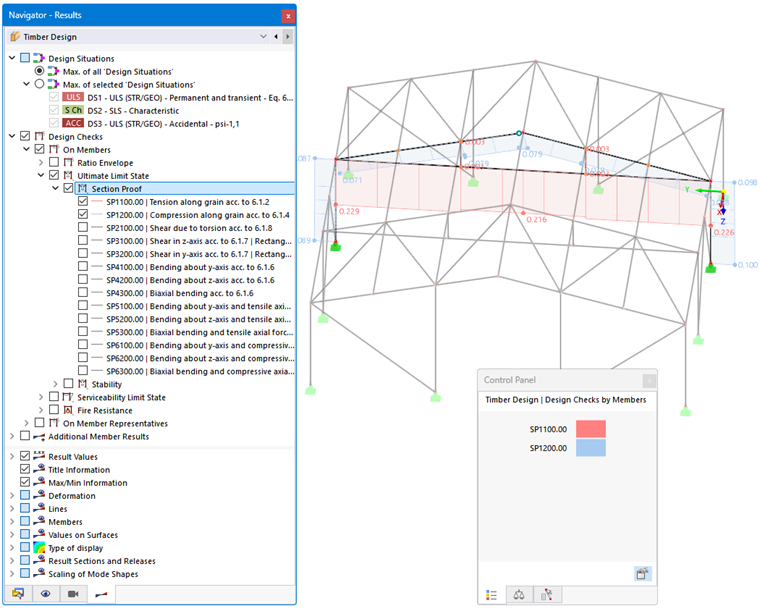

En la categoría Cálculos, seleccione el tipo de resultado para barras o superficies. Es posible una selección múltiple; los resultados seleccionados se muestran simultáneamente en el modelo (ver imagen Mostrar varios tipos de resultado).
La categoría Resultados adicionales de barras permite mostrar las deformadas de los modos en el modelo. En la categoría Valores en superficies, puede definir los valores del resultado para la representación en las superficies (ver capítulo Valores de resultados en superficies del manual de RFEM).
En la sección inferior del navegador encontrará más opciones de configuración. Así, puede mostrar u ocultar los valores de resultados o las secciones de resultados. Las categorías Deformación y Barras ofrecen importantes opciones de control para la representación de los diagramas de resultados y los valores mostrados (ver también las imágenes en el capítulo Cálculos).
Panel de control
También el panel de control está adaptado a los resultados del cálculo de madera. Allí puede ajustar los colores de los diagramas de resultados. Esto puede ser necesario si muestra varios tipos de resultado.
Con escalas de colores personalizadas, también puede definir rangos de valores para los resultados gráficos.

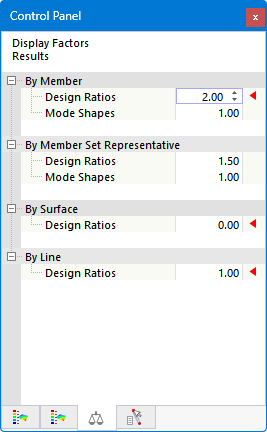

Además, en el panel de control puede - como ya conoce del análisis estático - escalar los factores de los diagramas de resultados o especificar ciertos objetos para la visualización de resultados.
