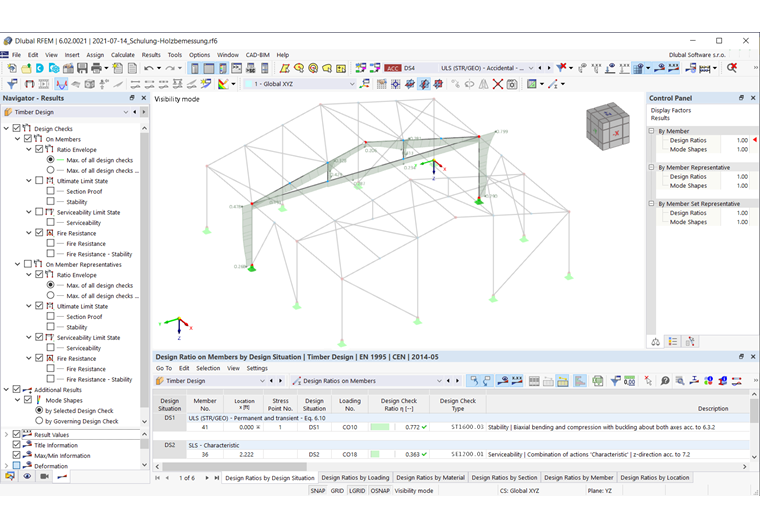

L’évaluation et la documentation des résultats de vérification sont principalement graphiques. Dans la fenêtre de travail, vous disposez des mêmes options de sélection et possibilités d'évaluation des résultats que pour l’analyse statique. Par exemple, vous pouvez utiliser les visibilités pour les barres et les coupes de résultat pour les surfaces.
Navigateur - Résultats

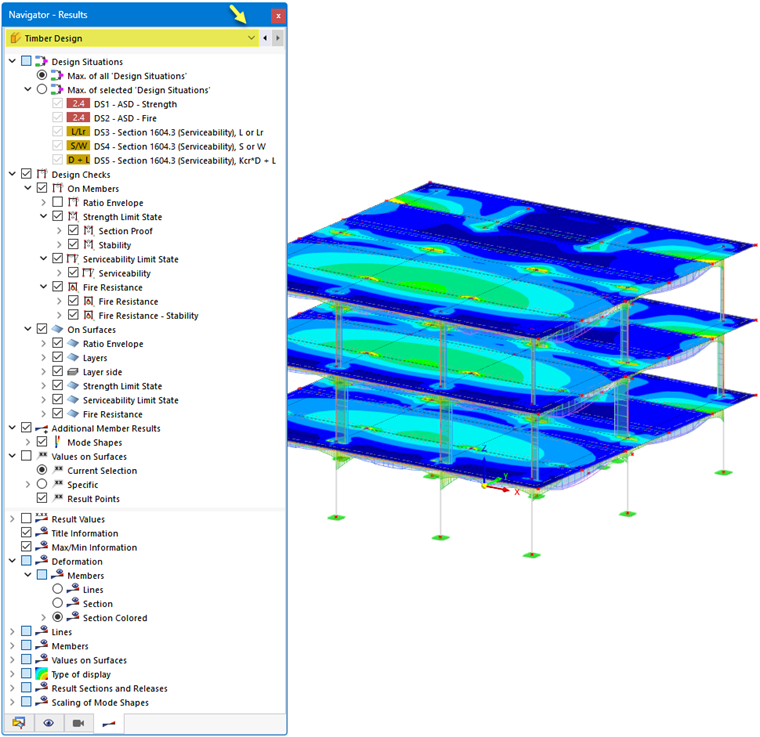

Pour l’affichage des différents types de résultat sur le modèle, le Navigateur - Résultats est adapté au module de vérification. Les vérifications du bois sont gérées sous le type de résultat Vérification du bois dans la liste du navigateur.
Dans la catégorie Situations de projet, vous pouvez définir si les résultats maximaux de toutes les situations de projet (l’« enveloppe ») ou les valeurs maximales de certaines situations de projet doivent être affichés.

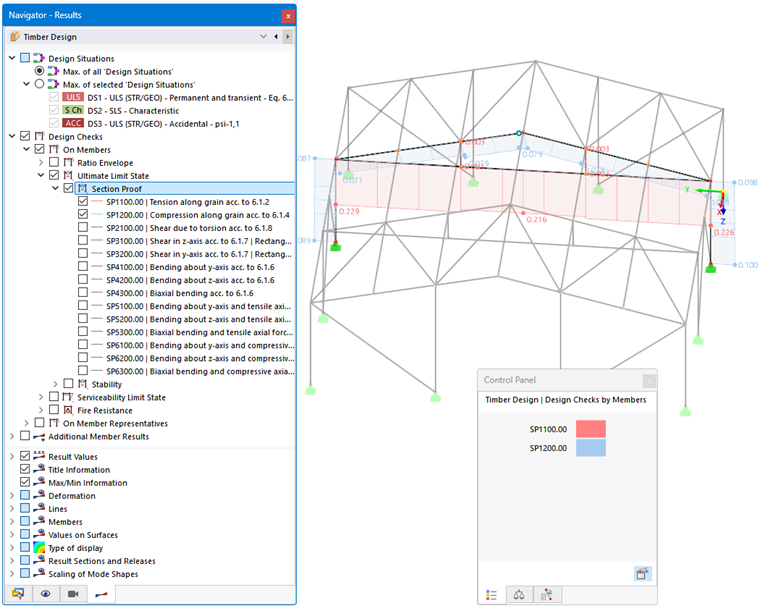

Dans la catégorie Vérifications, vous sélectionnez le type de résultat pour les barres ou les surfaces. Une sélection multiple est possible ; les résultats sélectionnés sont alors affichés simultanément sur le modèle (voir l'image Afficher plusieurs types de résultat).
La catégorie Résultats de barre supplémentaires permet d’afficher les modes propres sur le modèle. Dans la catégorie Valeurs sur les surfaces, vous pouvez définir les valeurs de résultat pour l’affichage sur les surfaces (voir le chapitre Valeurs de résultat sur les surfaces du manuel RFEM).
Dans la section inférieure du navigateur, vous trouverez d’autres possibilités de réglage. Vous pouvez ainsi afficher ou masquer les valeurs de résultat ou les coupes de résultat. Les catégories Déformation et Barres offrent des options de contrôle importantes pour l’affichage des diagrammes de résultats et des valeurs affichées (voir aussi les images du chapitre Vérifications).
Panneau de contrôle
Le panneau de contrôle est également adapté aux résultats de la vérification du bois. Vous pouvez y ajuster les couleurs des diagrammes de résultats. Cela peut être nécessaire si vous affichez plusieurs types de résultat.
Avec des échelles de couleurs personnalisées, vous pouvez également définir des plages de valeurs pour les résultats graphiques.

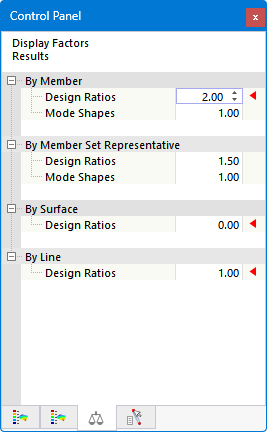

De plus, dans le panneau de contrôle – comme vous le connaissez de l’analyse statique – vous pouvez mettre à l’échelle les facteurs des diagrammes de résultats ou définir certains objets pour l’affichage des résultats.
