Vyhodnocení a také dokumentace výsledků posouzení probíhá převážně graficky. V pracovním okně máte stejné možnosti výběru a možnosti vyhodnocení výsledků jako pro statickou analýzu. Tak můžete například použít viditelnosti pro pruty a výsledkové řezy pro plochy.
Navigator - Výsledky

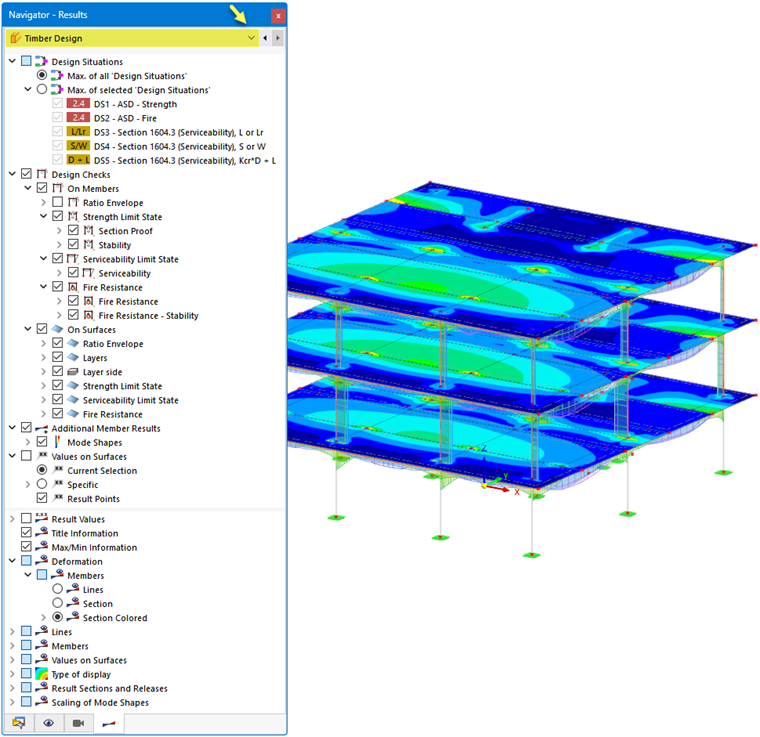

Pro zobrazení různých typů výsledků na modelu je Navigator - Výsledky přizpůsoben addonu pro posouzení. Posouzení dřevěných konstrukcí jsou spravována pod typem výsledku Posouzení dřevěných konstrukcí v seznamu navigátoru.
V kategorii Návrhové situace můžete určit, zda mají být zobrazeny maximální výsledky ze všech návrhových situací ("obálka") nebo maximální hodnoty určitých návrhových situací.

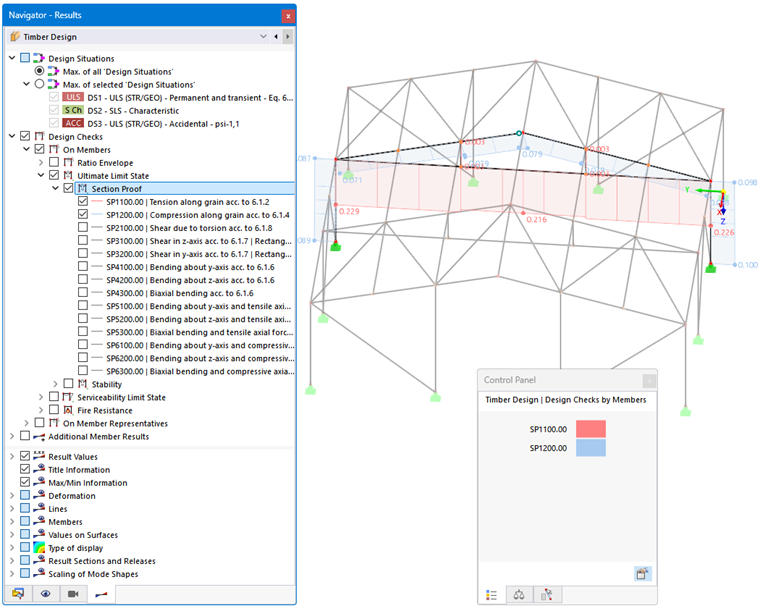

V kategorii Posouzení vyberte typ výsledku pro pruty nebo plochy. Je možný vícenásobný výběr; vybrané výsledky se pak zobrazí na modelu současně (viz obrázek Zobrazit více typů výsledků).
Kategorie Další výsledky na prutech umožňuje zobrazit vlastní tvary na modelu. V kategorii Hodnoty na plochách můžete určit výsledkové hodnoty pro zobrazení na plochách (viz kapitola Výsledkové hodnoty na plochách příručky pro RFEM).
Ve spodní části navigátoru najdete další možnosti nastavení. Tak můžete zapnout nebo vypnout výsledkové hodnoty nebo výsledkové řezy. Kategorie Deformace a Pruty nabízejí důležité možnosti ovládání pro zobrazení průběhů výsledků a zobrazených hodnot (viz také obrázky v kapitole Posouzení).
Ovládací panel
Také ovládací panel je přizpůsoben výsledkům posouzení dřevěných konstrukcí. Zde můžete přizpůsobit barvy průběhů výsledků. To může být nutné, pokud zobrazujete více typů výsledků.
S uživatelsky definovanými barevnými škálami můžete také definovat rozsahy hodnot pro grafické výsledky.
Dále můžete v ovládacím panelu – jak to znáte ze statické analýzy – škálovat faktory průběhů výsledků nebo určit určité objekty pro zobrazení výsledků.
