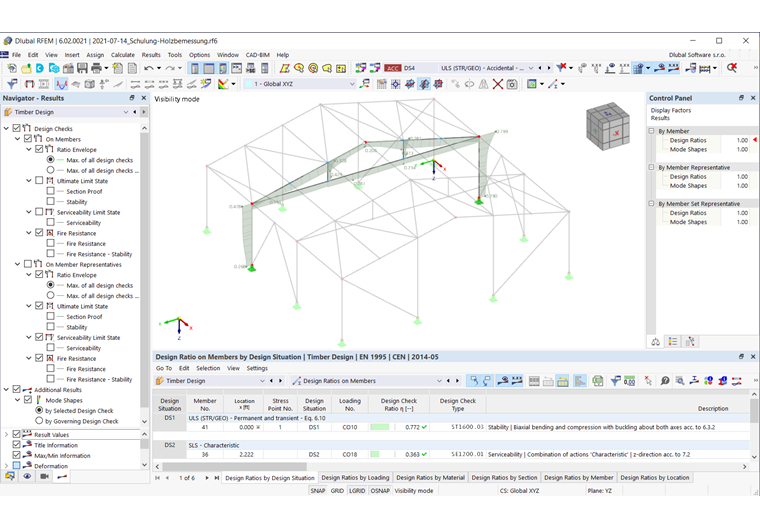

Analiza i dokumentacja wyników obliczeń odbywa się głównie w formie graficznej. W oknie roboczym dostępne są te same opcje selekcji i możliwości analizy wyników, co w przypadku analizy statycznej. Można na przykład używać widoczności dla prętów i przekrojów wynikowych dla powierzchni.
Nawigator - Wyniki

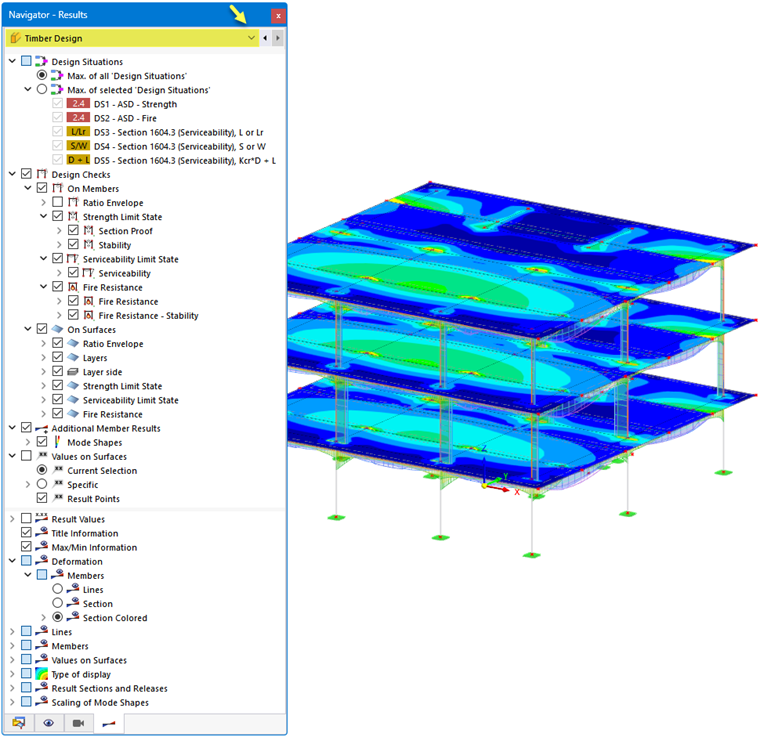

Nawigator - Wyniki jest dostosowany do wyświetlania różnych typów wyników na modelu dla modułu dodatkowego do projektowania. Obliczenia konstrukcji drewnianych są zarządzane pod typem wyniku Projektowanie konstrukcji drewnianych na liście nawigatora.
W kategorii Sytuacje obliczeniowe można określić, czy mają być wyświetlane maksymalne wyniki ze wszystkich sytuacji obliczeniowych ("Obwiednia"), czy wartości maksymalne z określonych sytuacji obliczeniowych.

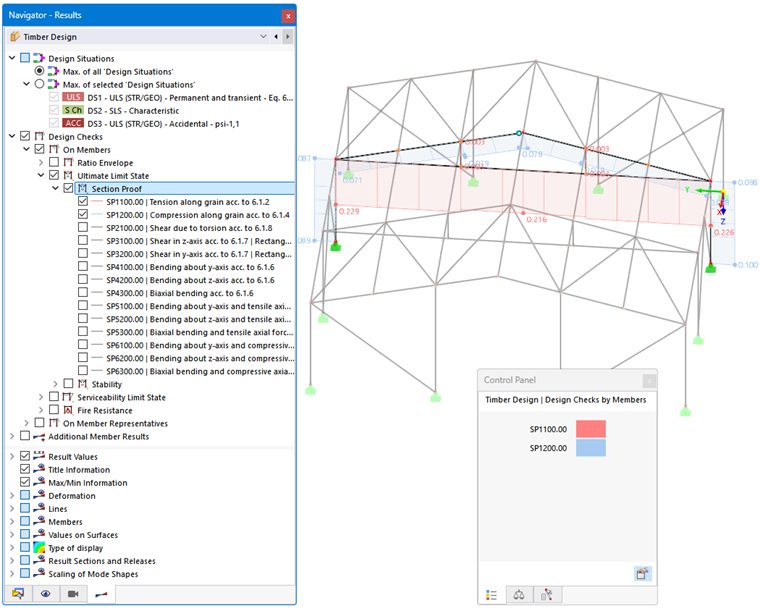

W kategorii Obliczenia należy wybrać typ wyniku dla prętów lub powierzchni. Możliwy jest wybór wielokrotny; wybrane wyniki są wówczas wyświetlane jednocześnie na modelu (patrz rysunek Wyświetlanie kilku typów wyników).
Kategoria Dodatkowe wyniki prętów umożliwia wyświetlanie postaci drgań własnych na modelu. W kategorii Wartości na powierzchniach można określić wartości wyników do wyświetlania na powierzchniach (patrz rozdział Wartości wyników na powierzchniach w podręczniku RFEM).
W dolnej części nawigatora znajdują się dalsze możliwości ustawień. Można tu na przykład włączać i wyłączać wyświetlanie wartości wyników lub przekrojów wynikowych. Kategorie Deformacja i Pręty oferują ważne opcje sterowania wyświetlaniem wykresów wyników i wyświetlanych wartości (patrz również rysunki w rozdziale Obliczenia).
Panel sterowania

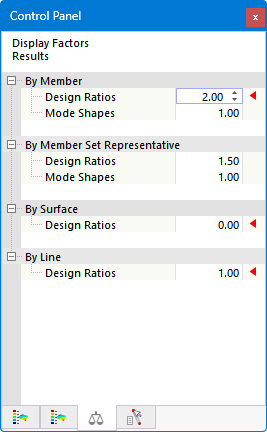

Również Panel sterowania jest dostosowany do wyników projektowania konstrukcji drewnianych. Można tam dostosować kolory wykresów wyników. Może to być konieczne w przypadku wyświetlania kilku typów wyników.
Za pomocą niestandardowych skal kolorów można również definiować zakresy wartości dla wyników graficznych.
Ponadto w Panelu sterowania – podobnie jak w przypadku analizy statycznej – można skalować współczynniki wykresów wyników lub definiować określone obiekty do wyświetlania wyników.
