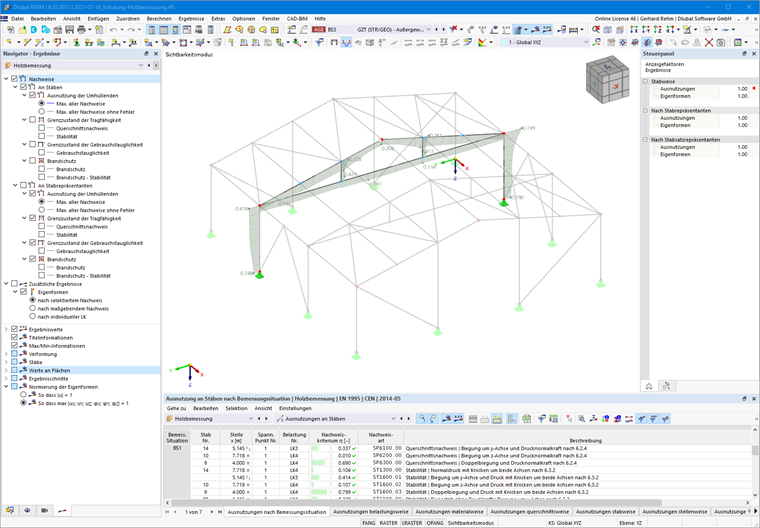

Die Auswertung und auch die Dokumentation der Bemessungsergebnisse erfolgt überwiegend grafisch. Im Arbeitsfenster haben Sie die gleichen Selektionsoptionen und Möglichkeiten zur Ergebnisauswertung wie für die statische Analyse. So können Sie beispielsweise Sichtbarkeiten für Stäbe und Ergebnisschnitte für Flächen verwenden.
Navigator - Ergebnisse

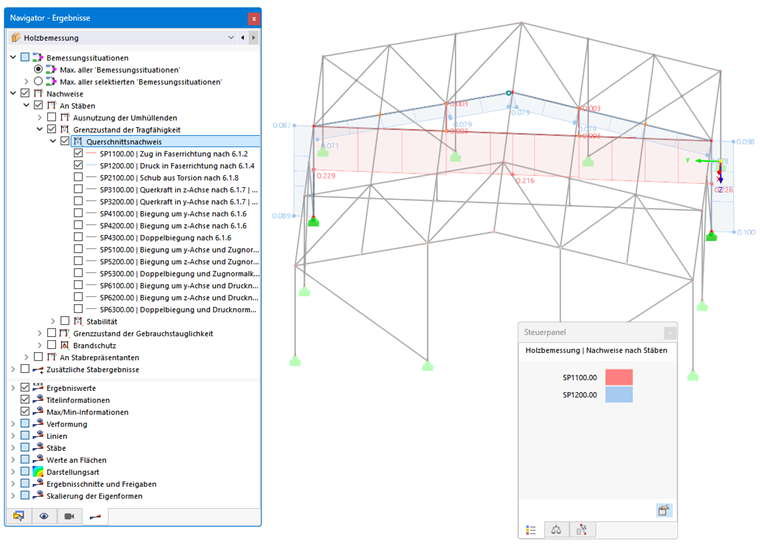

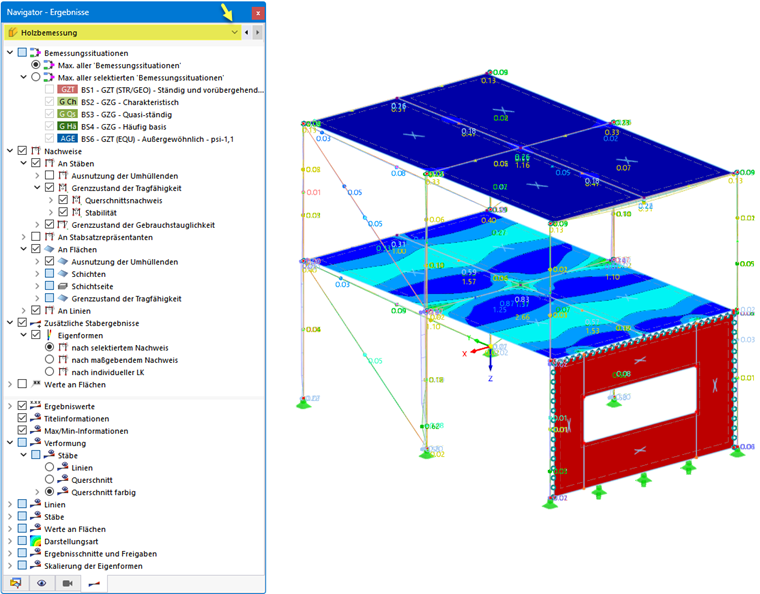

Für die Darstellung der verschiedenen Ergebnisarten am Modell ist der Navigator - Ergebnisse auf das Bemessungs-Add-On abgestimmt. Die Holznachweise werden unter dem Ergebnistyp Holzbemessung in der Liste des Navigators verwaltet. Hierbei können Sie verschiedene Ergebnisverläufe für die Ausnutzungen der Nachweise und zusätzliche Ergebnisse aktivieren.
Weitere Einstellungen zur Darstellungsart finden Sie im unteren Bereich des Ergebnisnavigators. Diese Darstellungsoptionen werden in Zukunft im Kapitel des RFEM-Handbuchs beschrieben.
Steuerpanel
Auch das Steuerpanel ist auf die Ergebnisse der Stahlbemessung abgestimmt. Dort können Sie die Farben der Ergebnisverläufe anpassen. Dies kann erforderlich sein, wenn Sie mehrere Ergebnisarten darstellen. Über die Anzeigefaktoren können Sie die Skalierung der Ergebnisse individuell anpassen.
