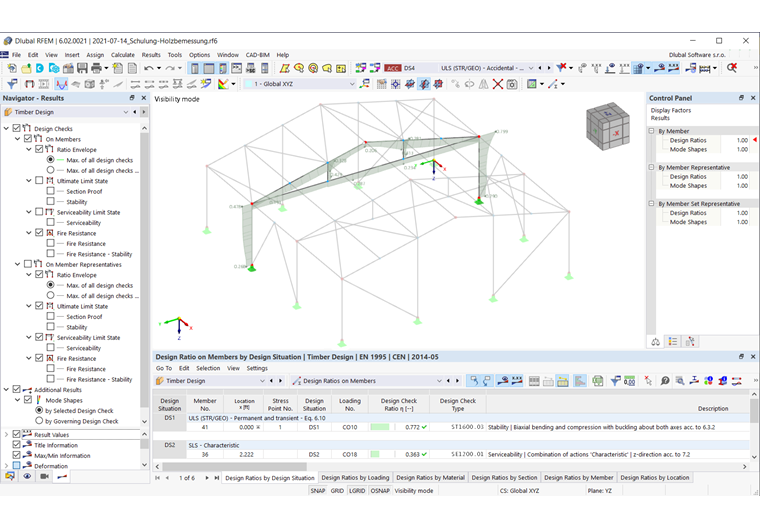

La valutazione e anche la documentazione dei risultati di verifica avvengono prevalentemente in modo grafico. Nella finestra di lavoro sono disponibili le stesse opzioni di selezione e possibilità per la valutazione dei risultati dell'analisi strutturale. Così, ad esempio, è possibile utilizzare visibilità per aste e sezioni di risultato per superfici.
Navigatore - Risultati

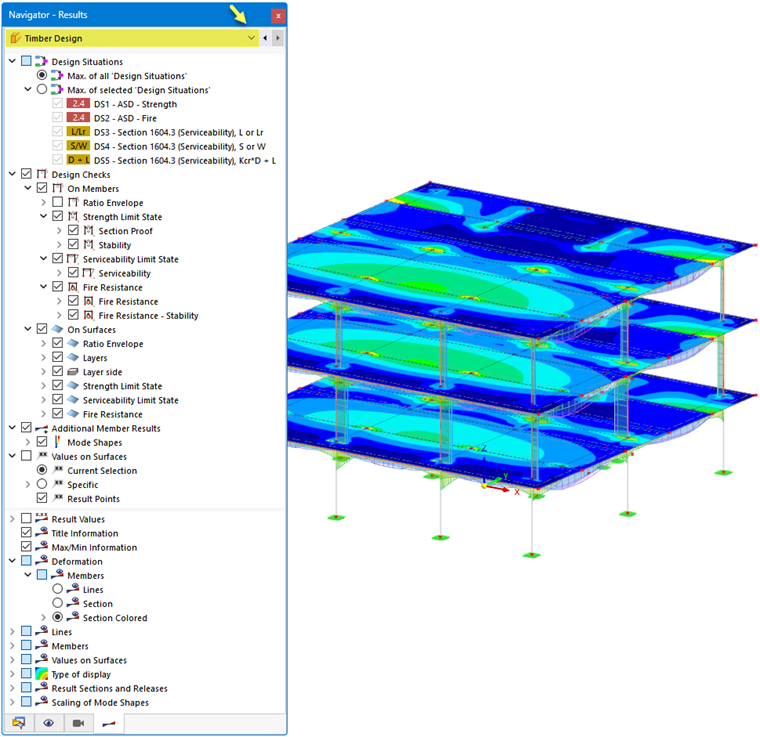

Per la rappresentazione dei diversi tipi di risultato sul modello, il Navigatore - Risultati è adattato all'add-on di verifica. Le verifiche legno sono gestite sotto il tipo di risultato Verifica legno nell'elenco del navigatore.
Nella categoria Situazioni di progetto è possibile stabilire se devono essere visualizzati i risultati massimi di tutte le situazioni di progetto (l'"inviluppo") o i valori massimi di determinate situazioni di progetto.

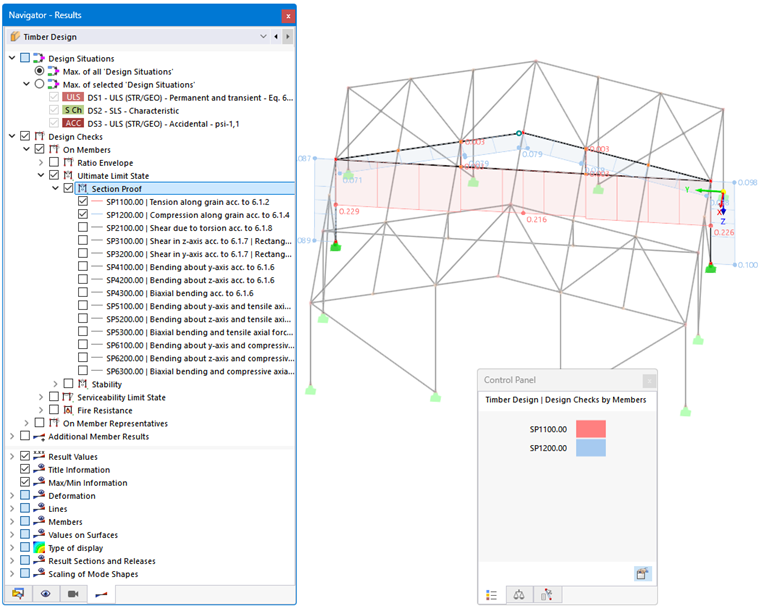

Nella categoria Verifiche selezionare il tipo di risultato per aste o superfici. È possibile una selezione multipla; i risultati selezionati vengono poi visualizzati contemporaneamente sul modello (vedere l'immagine Mostrare più tipi di risultato).
La categoria Risultati aggiuntivi aste consente di visualizzare le deformate modali sul modello. Nella categoria Valori su superfici è possibile definire i valori di risultato per la rappresentazione sulle superfici (vedere il capitolo Valori di risultato sulle superfici del manuale di RFEM).
Nella sezione inferiore del navigatore si trovano ulteriori opzioni di impostazione. Così è possibile mostrare o nascondere i valori di risultato o le sezioni di risultato. Le categorie Deformazione e Aste offrono importanti opzioni di controllo per la rappresentazione dei diagrammi dei risultati e dei valori visualizzati (vedere anche le immagini nel capitolo Verifiche).
Pannello di controllo
Anche il Pannello di controllo è adattato ai risultati della verifica legno. Lì è possibile regolare i colori dei diagrammi dei risultati. Ciò può essere necessario quando si visualizzano più tipi di risultato.
Con scale dei colori personalizzate è anche possibile definire intervalli di valori per i risultati grafici.

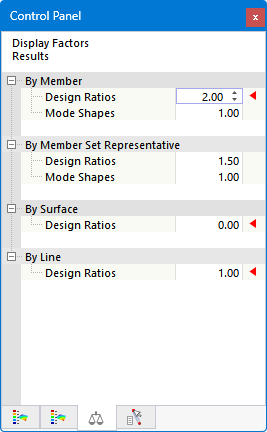

Inoltre, nel pannello di controllo – come già noto dall'analisi strutturale – è possibile scalare i fattori dei diagrammi dei risultati o definire determinati oggetti per la visualizzazione dei risultati.
