Parametry tuhosti materiálových modelů podloží

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

Addon Geotechnická analýza dodává programu RFEM další specifické materiálové modely podloží, které umí vhodně znázornit komplexní chování materiálu podloží. V tomto odborném příspěvku, který má sloužit jako úvod, chceme ukázat, jak lze stanovit tuhost materiálových modelů podloží v závislosti na napětí.

Úvod

Půda vykazuje značně nelineární chování materiálu. Jednou z nejdůležitějších vlastností je závislost tuhosti podloží na napětí. Pro modelování této tuhosti závislé na napětí je vhodný nelineární elastický materiálový model podloží.

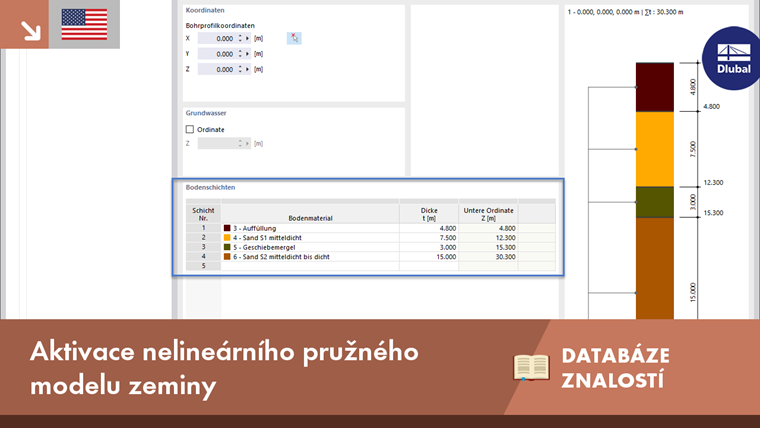

Jakmile je v programu nastaven typ materiálu "Zemina" a zvolen nelineární elastický materiálový model "Izotropní | Zemina | Nelineární elastický (tělesa)", je k dispozici speciální záložka pro zadání (obrázek 1).

Závislost tuhosti na napětí

Ve výše zobrazené záložce (obrázek 1) je diagram závislosti napětí a přetvoření zeminy v grafickém okně dialogu. Edometrický modul je vyjádřen pomocí použité závislosti napětí v následující rovnici podle [1]. Odpovídá přístupu použitému v modelu zpevnění zeminy.

Edometrický modul počátečního zatížení

Eoed=Eoed,ref·σ3+c·cotφpref+c·cotφm

Smykové pevnosti φ a c (obrázek 1 (1)) lze převzít přímo z geotechnické zprávy příslušného projektu. Kromě toho jsou vyžadovány následující parametry (obrázek 1(2)).

  • Eoed,ref - referenční tečná tuhost pro primární edometrické zatížení
  • pref - referenční napětí
  • m - exponent pro závislost na napětí

Závislost napětí je daná exponentem m, který lze měřit jak při edometrické zkoušce, tak při trojosé zkoušce. Typické hodnoty pro písek jsou m = 0,5 a pro jíl m = 1,0. Referenční tečnou tuhost pro primární edometrické zatížení modelu Eoed,ref lze odvodit z modulů tuhosti z geotechnického protokolu pomocí pref a m.

Stanovení parametrů Eoed,ref, pref & m

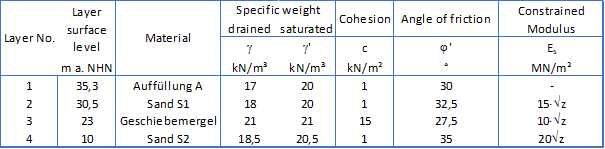

Jak stanovit parametry pro materiálový model si ukážeme na příkladu v následujícím odstavci. Posudek podloží z příkladu ukazuje následující rozvrstvení zeminy.

Výpočet probíhá v následujících krocích:

  • 1. Stanovení dostupných napětí v počátečním stavu

Na základě vlastností vrstev zeminy a mocnosti vrstev lze stanovit účinný tlak nadloží σv‘ pro příslušnou hloubku.

  • 2. Tuhost zeminy podle geotechnického protokolu

Profil tuhosti zeminy podél hloubky je znám z geotechnického protokolu.

  • 3. Tuhost vypočítaná pomocí vzorce materiálového modelu

Parametry materiálového modelu jsou nastaveny tak, aby profil tuhosti vyplývající z materiálového modelu dobře odpovídal profilu tuhosti.

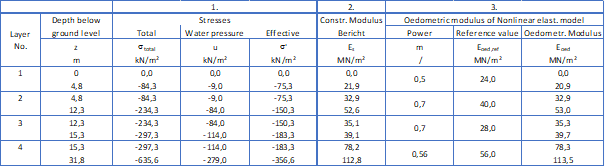

Pro tento příklad vychází napětí a tuhosti uvedené v tabulce na obrázku 3.

Výsledek

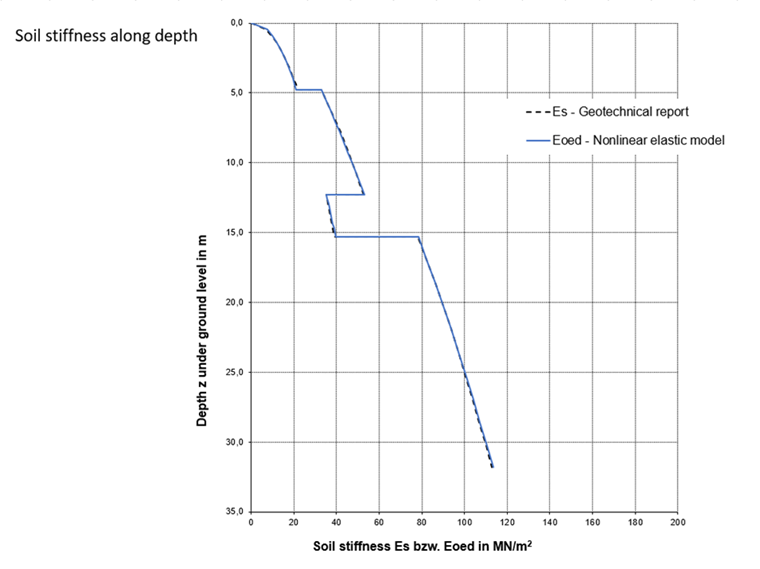

Na obrázku 4 je znázorněn průběh edometrické tuhosti do hloubky v počátečním stavu napjatosti, jak vyšel ze vzorce materiálového modelu a jak je použit v konečně-prvkové analýze. Pro srovnání je uveden profil tuhosti z geotechnického protokolu.

Je vidět, že použité hodnoty tuhosti Eoed odpovídajícím způsobem modelují profil tuhosti z geotechnického protokolu.

Autor

Dipl.-Ing. Juliane Stopper-Akdag

Dipl.-Ing. Juliane Stopper-Akdag

Vývoj produktů a péče o zákazníky

Paní Stopper se stará o uživatele v rámci zákaznické podpory a podílí se na vývoji v oblasti geotechniky.

Klíčová slova

Podloží Geotechnika Materiálové modely Parametry Tuhost

Literatura

[1]   German Geotechnical Society: Empfehlungen des Arbeitskreises Numerik in der Geotechnik – EANG. Ernst & Sohn. Berlin. 2014
[2]
T. Schanz, P. A. Vermeer and P. G. Bonnier. The hardening soil model: Formulation and verification, pages 281–296. [6], 1999.
