Parametry sztywności modeli materiałowych gruntu

Rozszerzenie Analiza geotechniczna zapewnia programowi RFEM dodatkowe specyficzne modele materiałowe podłoża, które mogą odpowiednio odwzorować złożone zachowanie materiału podłoża. W tym artykule zaprezentujemy, w jaki sposób można określić zależną od naprężeń sztywność modeli materiałowych gruntu.

Wstęp

Grunt wykazuje wysoce nieliniowe zachowanie materiału. Jedną z jego istotnych właściwości jest zależność naprężenia od sztywności gruntu. Do odwzorowania sztywności zależnej od naprężeń odpowiedni jest nieliniowy sprężysty model materiałowy gruntu.

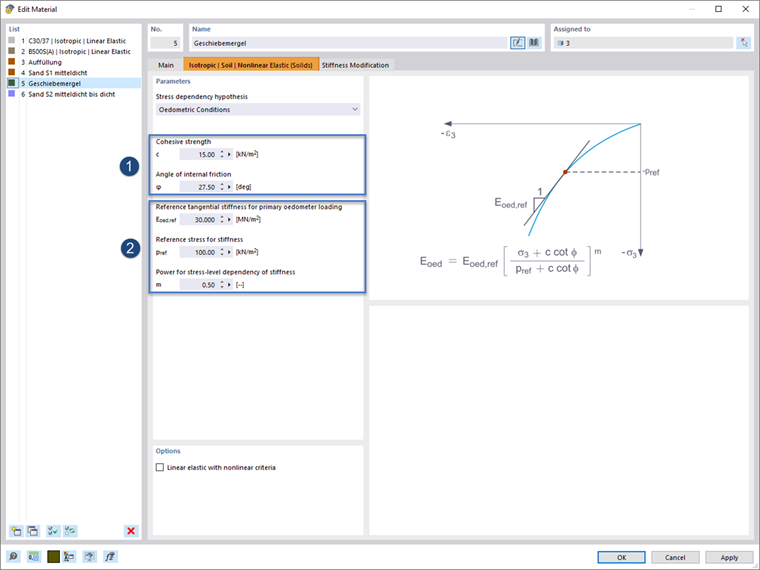

Po ustawieniu w programie typu materiału "Grunt" i wybraniu modelu materiałowego nieliniowo sprężystego "Izotropowy | Grunt | Nieliniowy sprężysty (bryły)”, dostępna jest odpowiednia zakładka danych wejściowych (rysunek 1).

Zależność sztywności od naprężenia

Zakładka powyżej (rys. 1) schematycznie przedstawia relację naprężenie-odkształcenie gruntu w grafice w oknie dialogowym.
Zastosowana zależność naprężeniowa jest wyrażana dla modułu edometrycznego za pomocą następującego równania, zgodnie z [1]. Odpowiada to podejściu zastosowanemu w modelu twardniejącego gruntu.

Wytrzymałości na ścinanie (φ i c, patrz 1 na rysunku 1) można pobrać bezpośrednio z raportu geotechnicznego dla odpowiedniego projektu. Ponadto wymagane są następujące parametry (patrz 2 na rysunku 1).

  • Eoed,ref - referencyjna wartość edometrycznego modułu stycznego
  • pref - naprężenie referencyjne
  • m - wykładnik zależności naprężeniowej

Zależność naprężeń jest kontrolowana za pomocą wykładnika m, który można zmierzyć zarówno w teście edometrycznym, jak i teście trójosiowym. Typowe wartości dla piasku to m = 0,5, a dla gliny m = 1,0.
Referencyjną sztywność styczną dla początkowego obciążenia modelu edometrycznego Eoed,ref można wyznaczyć z modułów protokołu geotechnicznego za pomocą pref i m.

Wyznaczanie parametrów Eoed,ref, pref & m

W następnym akapicie pokażemy, jak określić parametry modelu materiałowego.

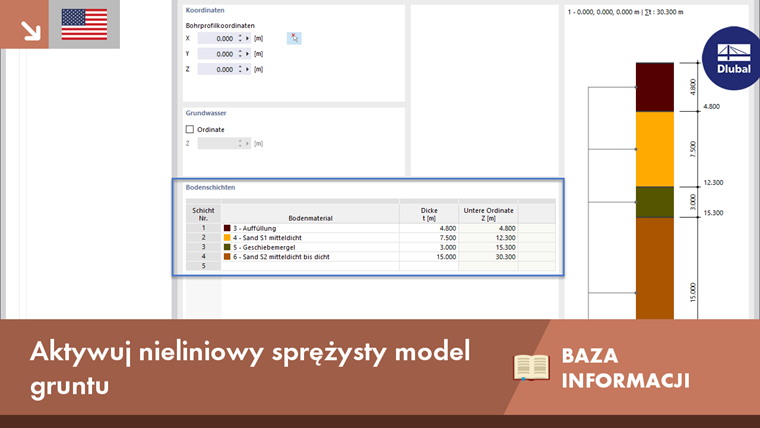

Analiza podłoża gruntowego z przykładu pokazuje następujące warstwowanie gruntu.

Obliczenia przeprowadza się w następujących krokach:

  • 1. Określanie dostępnych naprężeń w stanie początkowym

Na podstawie właściwości warstw gruntu i wysokości warstw można określić efektywne ciśnienie nadkładu σv ' dla odpowiedniej głębokości.

  • Drugi Sztywność gruntu zgodnie z raportem geotechnicznym

Profil sztywności gruntu wzdłuż głębokości jest znany z raportu geotechnicznego.

  • 3. Sztywność obliczona za pomocą wzoru na model materiałowy

Parametry modelu materiałowego są ustawione w taki sposób, aby profil sztywności wynikający z modelu materiałowego był zgodny z profilem ekspertyzy.

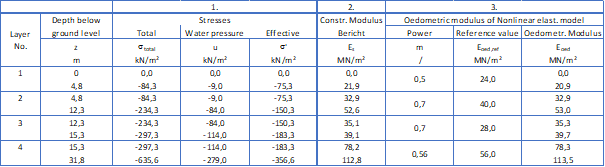

Naprężenia i sztywności pokazane w tabeli na rysunku 3 są wynikiem obliczeń dla niniejszego przykładu.

wynik

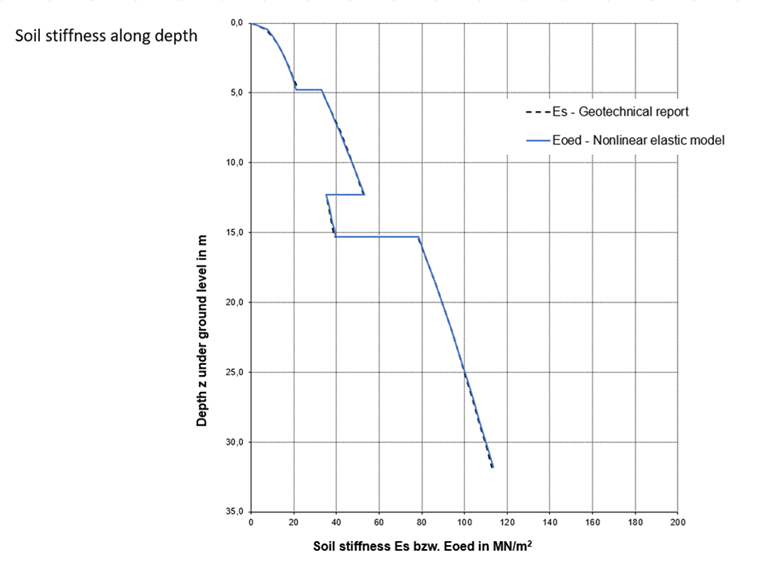

Rysunek 4 przedstawia krzywą zależności sztywności edometrycznej od głębokości w początkowym stanie naprężenia, wyprowadzoną z modelu materiałowego i wykorzystaną w analizie metodą elementów skończonych. Dla porównania pokazano profil sztywności z raportu geotechnicznego.

Staje się jasne, że zastosowane wartości sztywności Eoed odzwierciedlają profil sztywności zgodnie z raportem geotechnicznym.


Autor

Pani Stopper zapewnia wsparcie techniczne dla naszych klientów i jest odpowiedzialna za rozwój produktów dla geotechniki.

Odnośniki
Odniesienia
  1. Niemieckie Towarzystwo Geotechniczne. (2014). Rozszerzenia numeryczne okręgów konstrukcyjnych w geotechnice – EANG. Berlin: Ernst & Sohn. 2014
  2. T. Schanz, PA T.rmeer i PG T.nnier. Model gruntu twardniejącego: T.rmulation and weryfikacja, strony 281-296. T., 1999.


;
