Dotaz

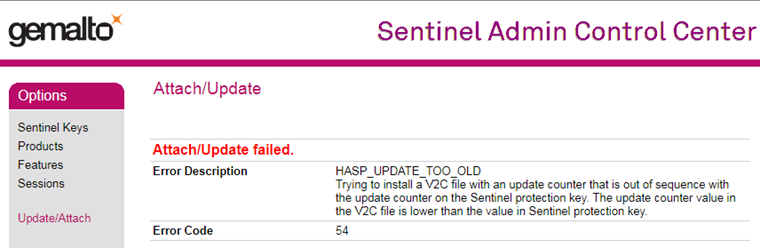

Při pokusu o import aktualizace našeho síťového hardwarového klíče se zobrazí chybová zpráva HASP_UPDATE_TOO_OLD. Co je zde nutné udělat?

Odpověď:

Tato chyba se zobrazí, pokud se pokusíte importovat aktualizaci, která je starší než poslední importovaná aktualizace.

Nejdříve zkontrolujte v Admin Control Center na http://localhost: 1947 v sekci Features, zda jsou Vámi zakoupené moduly již k dispozici.
Pokud nejsou k dispozici všechny zakoupené moduly, postupujte podle pokynů níže:

Síťový hardwarový klíč (hardwarový klíč):

Zašlete nám prosím soubor c2v, který můžete vytvořit pomocí nástroje RUS, viz:

https://www.dlubal.com/cs/podpora-a-skoleni/podpora/faq/001479

Síťový hardwarový klíč (softwarový klíč):

Zašlete nám prosím soubor c2v, který můžete vytvořit přímo v Admin Control Center, viz:

https://www.dlubal.com/cs/podpora-a-skoleni/podpora/faq/002726

Chybová zpráva při pokusu o import zastaralé aktualizace
