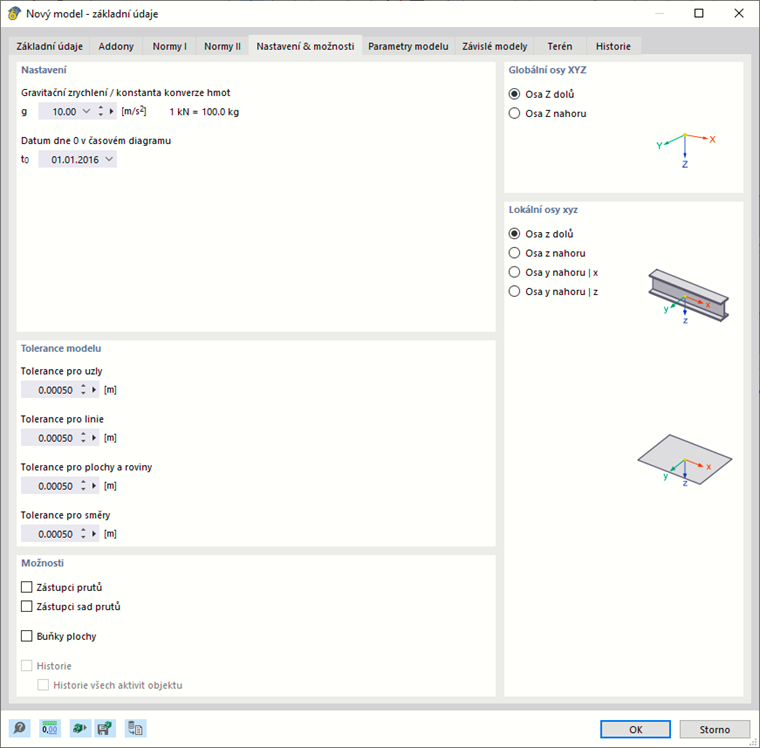

Nastavení a možnosti

V záložce Nastavení a možnosti lze upravit hodnotu gravitačního zrychlení, geometrické tolerance objektů a také orientaci os.

Nastavení

V této sekci se udává hodnota 'gravitačního zrychlení' g. Uvažuje se při stanovení vlastní tíhy prutů a ploch, při konverzi hmot a také při dynamické analýze. Přednastavena je přibližná hodnota 10,00 m/s2.

Tolerance modelu

Při modelování nebo importu dat z CAD programu se mohou vyskytnout malé geometrické rozdíly v objektech modelu. RFEM tyto nesrovnalosti automaticky opraví, pokud nejsou překročeny určité vzdálenosti. Sjednotí se tak uzly, které leží velmi blízko sebe, do ploch se integrují určité linie nebo pruty ležící mimo rovinu nebo se jako svislé klasifikují linie a pruty s minimálním sklonem.

V případě většiny modelů vyhovují předem nastavené tolerance. U modelů malých rozměrů může být potřeba tolerance upravit.

Informace

Tooltipy jednotlivých polí vysvětlují, jaký vliv mají tolerance na model.

Možnosti

V této sekci můžete určit, zda se mají v modelu použít takzvaní „zástupci“ prutů a sad prutů. Pokud označíte zaškrtávací políčka 'Zástupci prutů' a 'Zástupci sad prutů', zobrazí se dodatečně v dialogu příslušné záložky. Popisují se v kapitolách Generátor zástupců prutů a Generátor zástupců sad prutů.

Globální osy XYZ

V této sekci se stanoví směr globální osy Z. V CAD aplikacích míří osa Z většinou nahoru, ve statických programech zpravidla dolů. Na výpočtu se tento údaj nijak neprojeví.

Pokud Z směřuje nahoru, pak se v zatěžovacím stavu použije funkce 'aktivní vlastní tíha' (viz kapitola # extbookmark manual|vlastní tíhou|Zatěžovací stavy #) v Z automaticky zohlední součinitel -1,0.

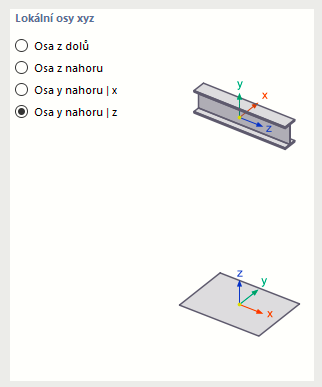

Lokální osy xyz

Označení os prutů upravují normy rozdílně. Zde můžete stanovit směr hlavních os prutů z nebo y a osy z ploch, a přizpůsobit tak lokální osové systémy místním konvencím.

Poloha lokálních os prutů a ploch se znázorní na obrázcích v této sekci.
