Součinitele rezervy

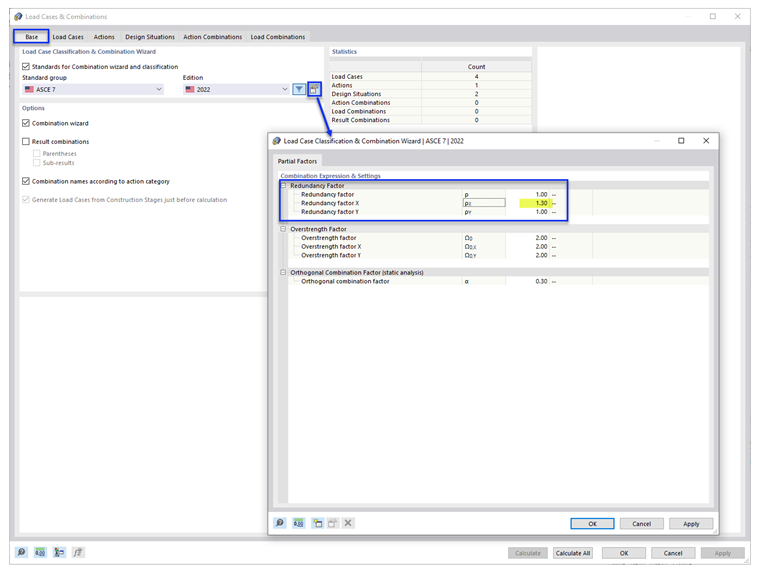

1) Otevřete dialog Zatěžovací stavy a kombinace. V záložce Základní údaje vyberte možnost Upravit parametry vydání. Přednastavené hodnoty jsou 1,0 (obrázek 1).

Případ A: Pro použití stejného součinitele ve směru X a Y použijte obecný (ne směrový) součinitel rezervy ρ.

Případ B: Pro použití různých součinitelů v každém směru použijte součinitel rezervy ρ_x a ρ_y. Obecný součinitel ρ v prvním řádku se nepoužije.

2) V záložce Zatěžovací stavy vytvořte seizmický zatěžovací stav s Qe v kategorií účinků. Poté vyberte záložku Další nastavení a vyberte směr (obrázek 2).

3) V záložce Návrhové situace vyberte příslušný typ návrhové situace pro zemětřesení. K dispozici jsou metody LRFD i ASD (obrázek 3).

Poznámka: Pokud v jednom zatěžovacím stavu není aktivován žádný nebo oba směry, použije se generický součinitel rezervy ρ. Vytvořte samostatné zatěžovací stavy pro použití jednotlivých součinitelů ρ_x a ρ_y.

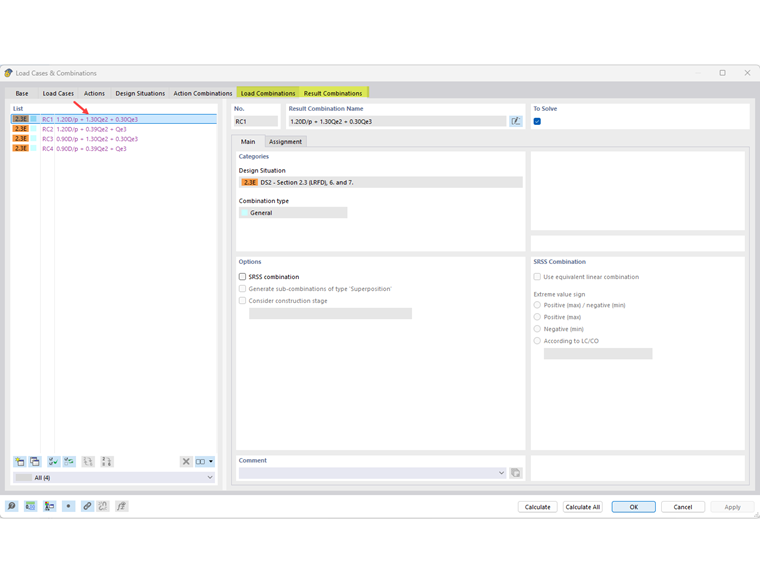

4) V záložce Kombinace zatížení zkontrolujte, že byl použit správný součinitel(e). Součinitele, pokud jsou použity, se případně zobrazí také v záložce Kombinace výsledků. Klikněte na OK pro ukončení editace (obrázek 4).
