Jak uwzględnić współczynnik(i) nadmiarowości ρ w kombinacjach obciążeń ASCE 7?

Odpowiedź

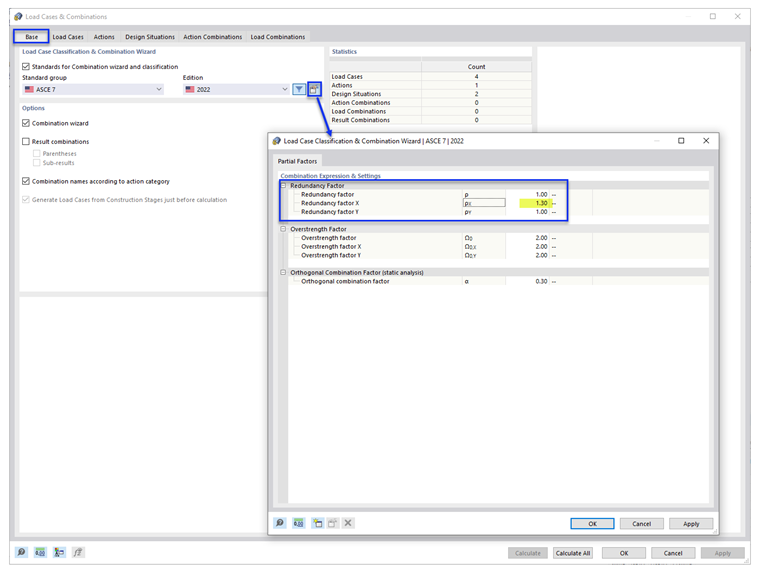

1) Otworzyć okno dialogowe Przypadki obciążeń i kombinacje . W zakładce Podstawa należy wybrać opcję Edytuj parametry edycji . Domyślne wartości to 1.0 (zdjęcie 1)

Przypadek A: Aby zastosować ten sam współczynnik w kierunkach X i Y, należy użyć ogólnego współczynnika nadmiarowości (brak kierunku), ρ.

Przypadek B: Aby zastosować różne współczynniki w każdym kierunku, należy użyć współczynników nadmiarowości ρx i ρy . Współczynnik ogólny ρ w pierwszym wierszu nie jest używany.

2) W zakładce Przypadki obciążeń utworzyć przypadek obciążenia sejsmicznego z Qe jako kategorią oddziaływania . Następnie należy wybrać zakładkę Ustawienia dodatkowe i wskazać kierunek (zdjęcie 2)

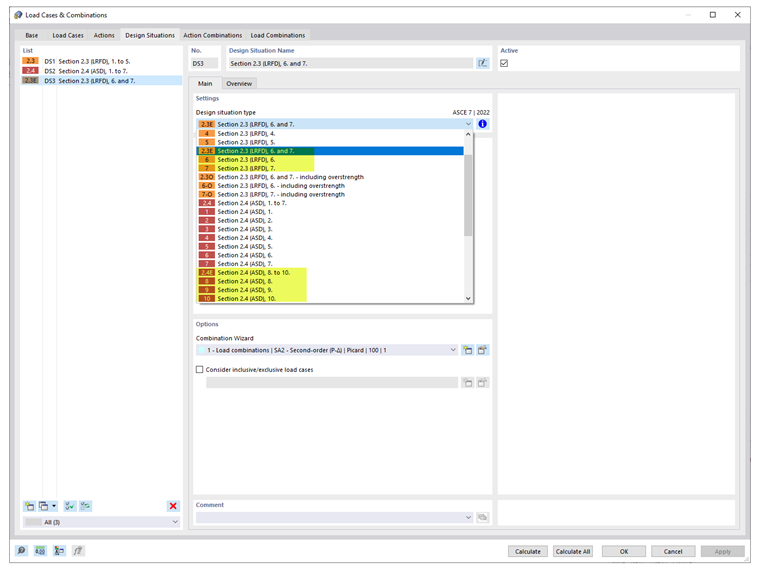

3) W zakładce Sytuacje obliczeniowe wybrać odpowiedni typ sytuacji obliczeniowej dla wstrząsów sejsmicznych. Dostępne są metody LRFD i ASD (zdjęcie 3)

Uwaga: Jeżeli żaden lub oba kierunki nie są aktywowane w tym samym przypadku obciążenia, stosowany jest ogólny współczynnik nadmiarowości ρ. Utwórz osobny przypadek obciążenia, w którym zostaną zastosowane poszczególne współczynniki ρx i ρy .

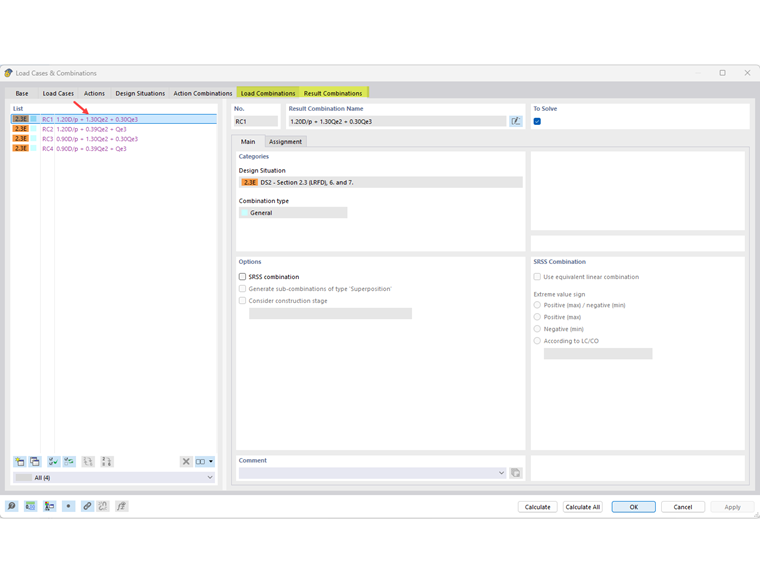

4) W zakładce Kombinacje obciążeń sprawdź, czy zastosowano prawidłowe współczynniki. W stosownych przypadkach w zakładce Kombinacje wyników wyświetlane są również współczynniki. Kliknij OK, aby wyjść (zdjęcie 4)

Słowa kluczowe

Współczynnik redundancji ASCE 7 Kombinacja obciążeń Przypadek obciążenia sejsmicznego Trzęsienie ziemi
