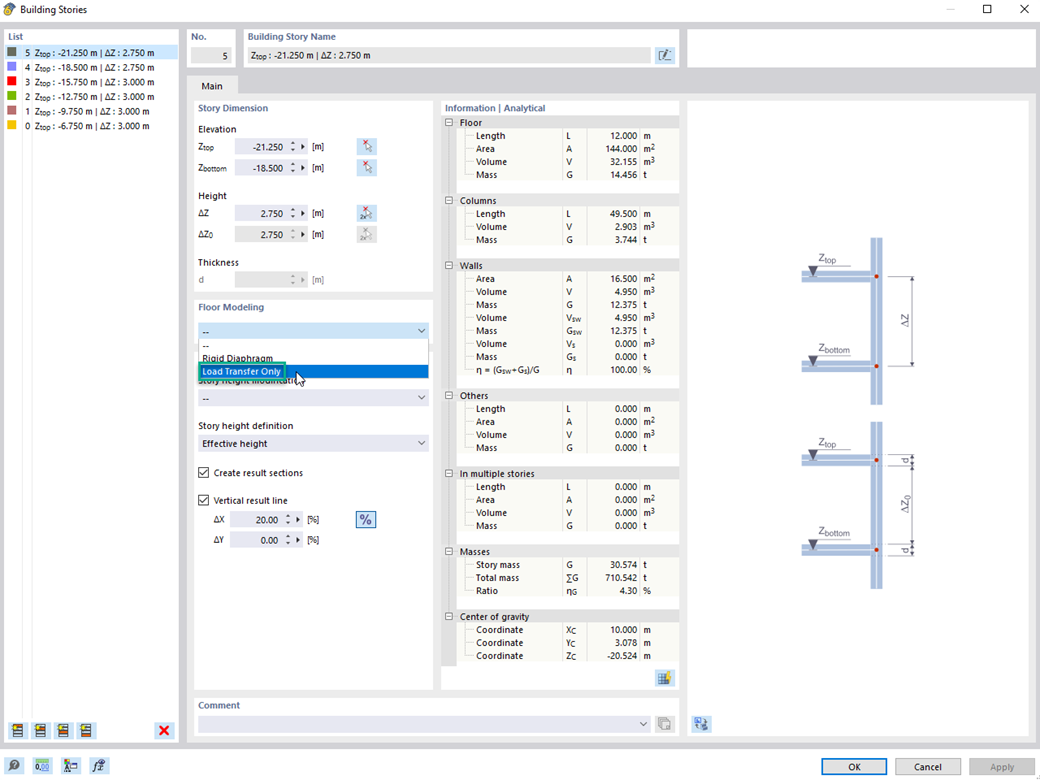

Pomocí typu podlaží "Jen přenos zatížení" můžete v addonu Model budovy uvažovat desky bez účinků tuhosti v rovině, i z roviny. Tento typ prvku shromažďuje zatížení na desce a přenáší je na nosné prvky 3D modelu. Máte tak možnost modelovat sekundární prvky, jako například rošty a podobné prvky pro rozložení zatížení bez dalších účinků ve 3D modelu.
Máte nějaké otázky?
Délka: 00:00:00 min
Délka: 00:52:59 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 01:07:48 min
Délka: 00:01:55 min
Délka: 00:00:00 min
.png?mw=350&hash=7cd9832dca46f67c5547928b326e89ccaace6638)
Model budovy je jedním z addonů pro speciální řešení v programu RFEM 6. Jedná se o užitečný nástroj pro modelování, který usnadňuje vytváření podlaží a manipulaci s nimi. Model budovy lze aktivovat na začátku i v průběhu modelování.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Aby bylo možné rozhodnout, zda je při dynamické analýze nutné zohlednit také analýzu druhého řádu, stanovuje EN 1998-1, čl. 2.2.2 a 4.4.2.2 součinitel citlivosti na mezipodlažní posun θ. V programech RFEM 6 a RSTAB 9 ho lze vypočítat a analyzovat.
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
Pro prvky v modelech budov máte k dispozici následující nástroje:
- Svislá linie
- Sloup
- Stěna
- Nosník
- Obdélníková deska
- Polygonová deska
- Obdélníkový otvor v desce
- Polygonový otvor v desce
Tato funkce umožňuje zadání prvku v základní rovině (např. na hladině na pozadí) s vytvořením více příslušných prvků v prostoru.
Pomocí typu podlaží "Jen přenos zatížení" můžete v addonu Model budovy uvažovat desky bez účinků tuhosti v rovině, i z roviny. Tento typ prvku shromažďuje zatížení na desce a přenáší je na nosné prvky 3D modelu. Máte tak možnost modelovat sekundární prvky, jako například rošty a podobné prvky pro rozložení zatížení bez dalších účinků ve 3D modelu.
Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
