Betonové základy

Geotechnická a statická posouzení základových desek, kalichových základů a blokových základů podle Eurokódu, ACI 318 a IBC – to vše v jediném řešení.

Stáhnout 90denní zkušební verzi Kontaktujte náš prodejní tým

Concrete Foundation Add-on for RFEM 6 | Hero Banner Image

Objevte betonové základy pro RFEM 6

Navrhujte betonové základy přímo v modelu RFEM 6, bez exportu dat nebo přepínání mezi programy.

Tento add-on kombinuje geotechnická posouzení podle Eurokódu 7, jako jsou posouzení únosnosti, posunutí a překlopení, s návrhem železobetonu podle Eurokódu 2. Zatížení se přenáší automaticky a každý krok návrhu je zdokumentován krok za krokem v tiskovém protokolu.

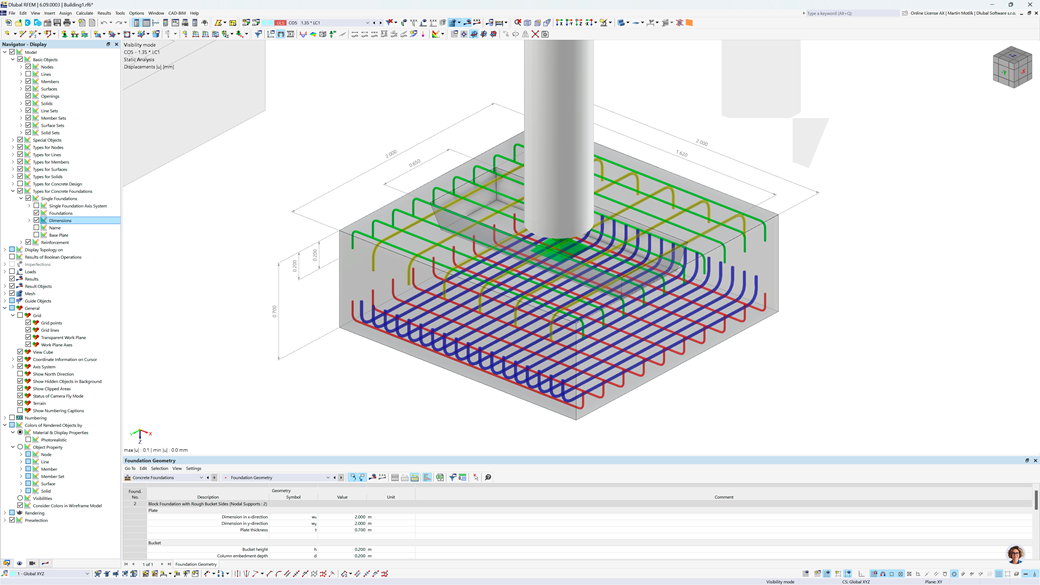

Návrh základových patek přímo v modelu
Zohlednění parametrů podloží přímo v návrhu základu
Stanovení kontaktních napětí v základové spáře
Posouzení únosnosti, posunutí, nadzvednutí a překlopení podle Eurokódu 7 a IBC
Návrh potřebné výztuže základu
Automatický přenos zatížení z modelu RFEM
Dokumentace geotechnické a statické analýzy v jediném tiskovém protokolu

Všechny posudky v jednom modelu

Únosnost, usmyknutí a posouzení na překlopení probíhají souběžně s posouzením železobetonových konstrukcí.

Automatický přenos zatížení

Sloupová zatížení pocházejí přímo z modelu, takže není nutný ruční přenos dat.

Skutečné podmínky podloží

Vícevrstvé zeminy z profilů vrtů vstupují přímo do geotechnické analýzy.

Ověřitelná dokumentace

Všechny položky a výsledky jsou zahrnuty do tiskového protokolu, připravené ke kontrole.

Zatížení sloupů by měla být bezpečně přenášena do podloží při splnění jak geotechnických, tak konstrukčních požadavků. To můžete zkontrolovat přímo v programu RFEM 6.

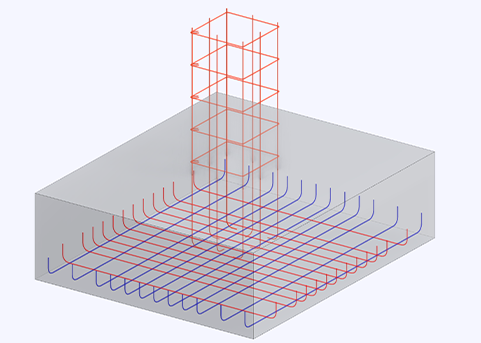

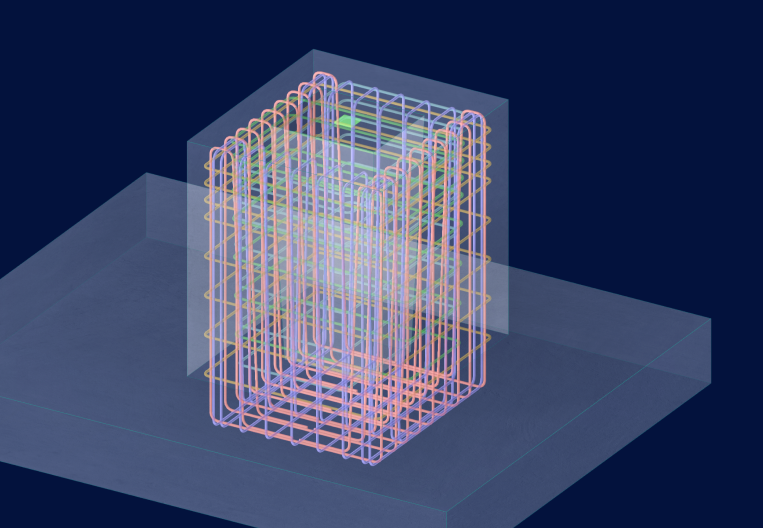

Addon Betonový základ - ilustrační obrázek základu vany

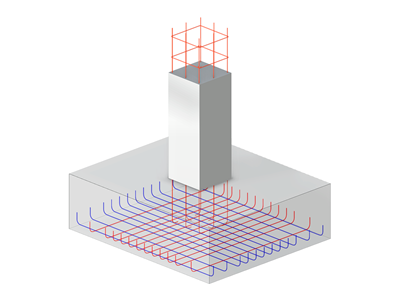

Patky sloupů v průmyslových a halových konstrukcích

Navrhujte izolované patky ocelových a železobetonových sloupů pod vysokým svislým a vodorovným zatížením přímo v modelu RFEM a generujte kompletní dokumentaci všech příslušných posouzení.

Základy pro kancelářské a komerční budovy

Automatický přenos zatížení sloupů ze statického modelu a provedení geotechnické analýzy a statického návrhu základů bez ručního přenosu dat.

Návrh základů s velkými momenty

Určete účinky excentricit a momentů na tlaky podloží a napětí v základu a vytvořte ověřitelnou projektovou dokumentaci.

Základy na vícevrstvém podloží

Analyzujte patky na základě vrtných profilů s více vrstvami zeminy a zohledněte různé parametry podloží v geotechnické analýze pro vytvoření realistického posouzení základu.

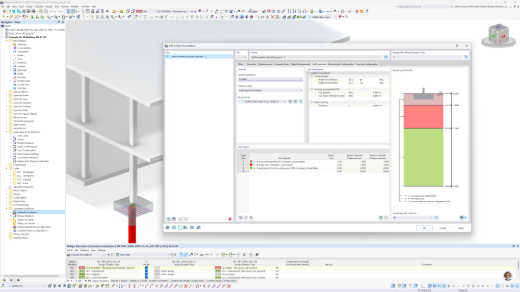

Definice vícevrstvého vrtu v addonu Základy z betonu s tabulkou vrstev zeminy a výsledným profilem zeminy vykresleným v programu RFEM 6

Profily vrtů

Definujte profily vrtů specifické pro danou lokalitu s více vrstvami zeminy a ukládejte odpovídající parametry zemin přímo do modelu. RFEM využívá tyto informace pro geotechnickou analýzu základů. Skutečné podmínky podloží lze takto integrovat do návrhu základů sledovatelným způsobem.

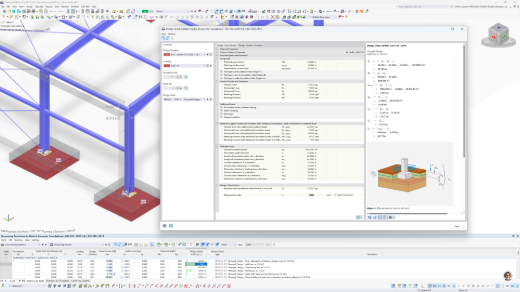

Okno Podrobnosti posouzení návrhu v aplikaci RFEM 6 zobrazující úplné odvození vzorce a odkaz na normu pro posouzení vztlaku u patky

Geotechnická analýza

Zadejte příslušné parametry zeminy a kombinace zatížení pro návrh základu. Addon provádí geotechnické analýzy podle Eurokódu 7 a IBC přímo v modelu RFEM a poskytuje transparentní výsledky v tiskovém protokolu.

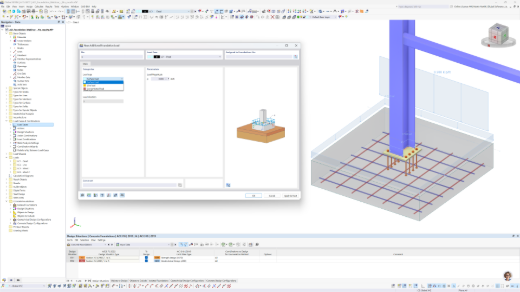

Další zatížení základu

Zvažte další zatížení, jako je zemní krytí, plošná zatížení a další zatížení základu, přímo v návrhu. Tato zatížení jsou integrována do výpočtu základu a vyhodnocována spolu se zatíženími konstrukce, což umožňuje podrobnou simulaci realistických situací zatěžování v modelu.

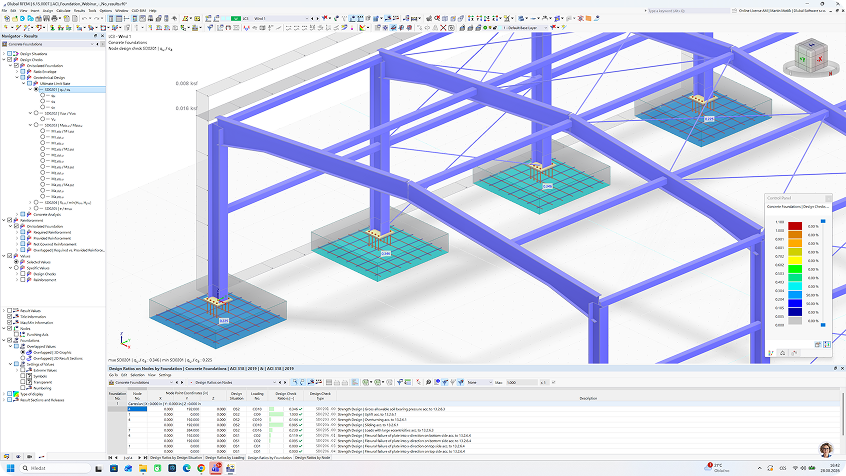

Návrh izolované patky dle ACI 318-19

Kontrola konstrukce, zadání dat základové patky, zatěžování a kombinace zatížení, výsledky posouzení a integrace posouzení patní desky. K dispozici je prezentační model pro sledování postupu.

Sledovat webinář

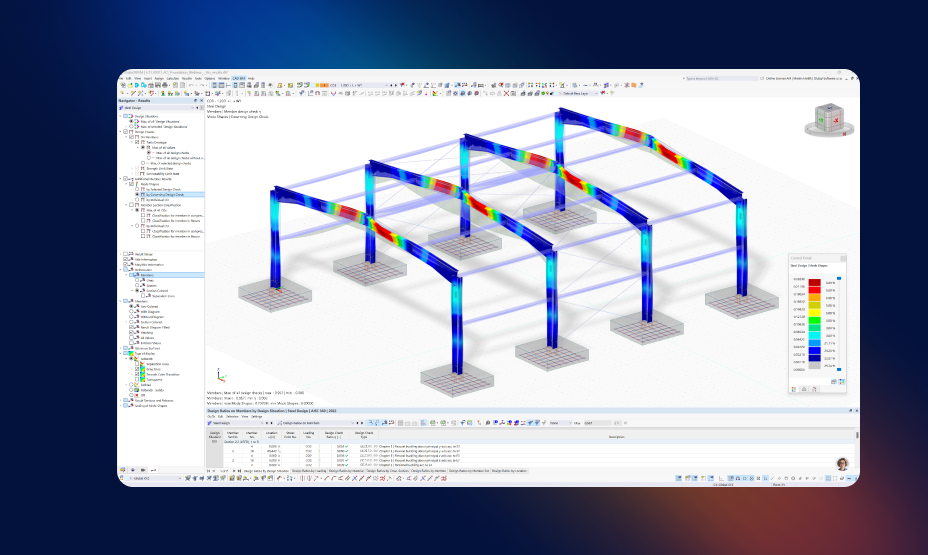

Statická analýza ocelového rámu s betonovými základovými patkami navrženými pomocí addonu Posouzení betonových konstrukcí v programu RFEM 6, zobrazující barevné přechody návrhových využití

Odborné články o betonových základech

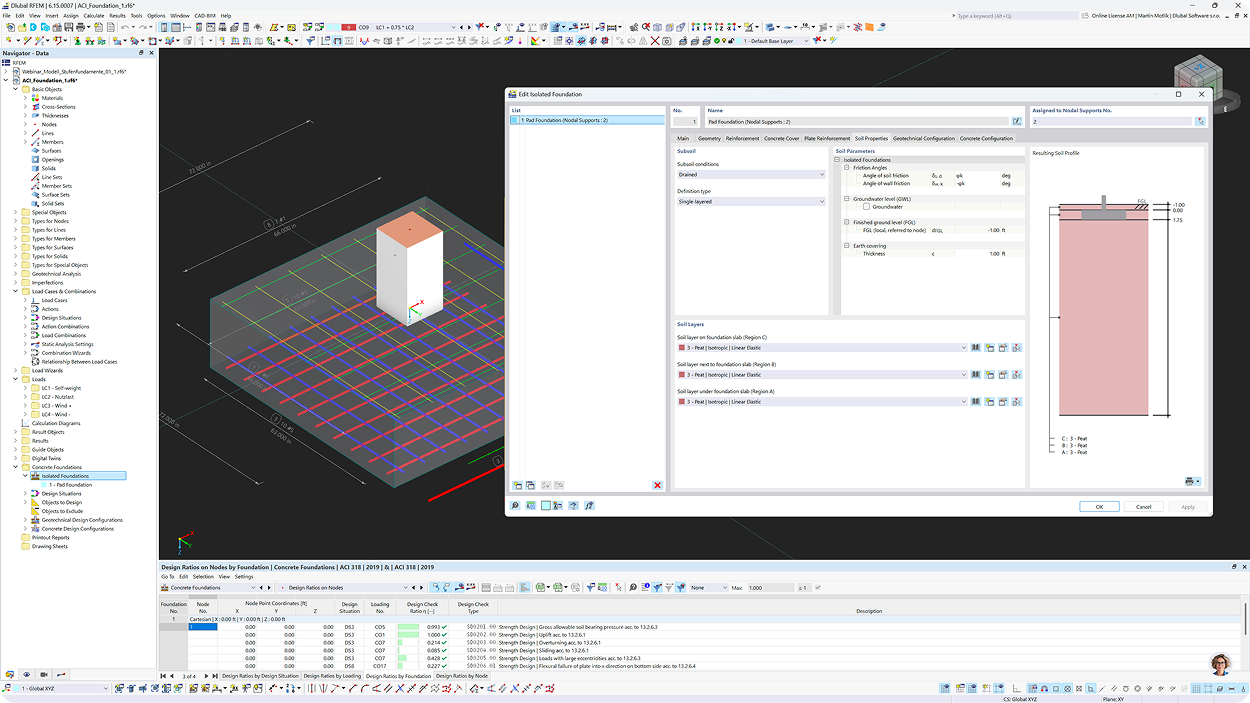

Karta Vlastnosti půdy v dialogu Upravit izolovanou základovou patku v programu RFEM 6 s přiřazenými vrstvami půdy podle oblasti a výsledným půdním profilem

Návrh únosnosti základové půdy podle DIN 4017 ve srovnání s RFEM 6

Návrh na únosnost základové půdy je klíčovou součástí posouzení geotechnických konstrukcí pro plošné základy. Tento článek používá příklad z normy DIN 4017, dodatek 1 (2006), k porovnání výsledků tradičních ručních výpočtů s výsledky získanými pomocí programu RFEM 6.

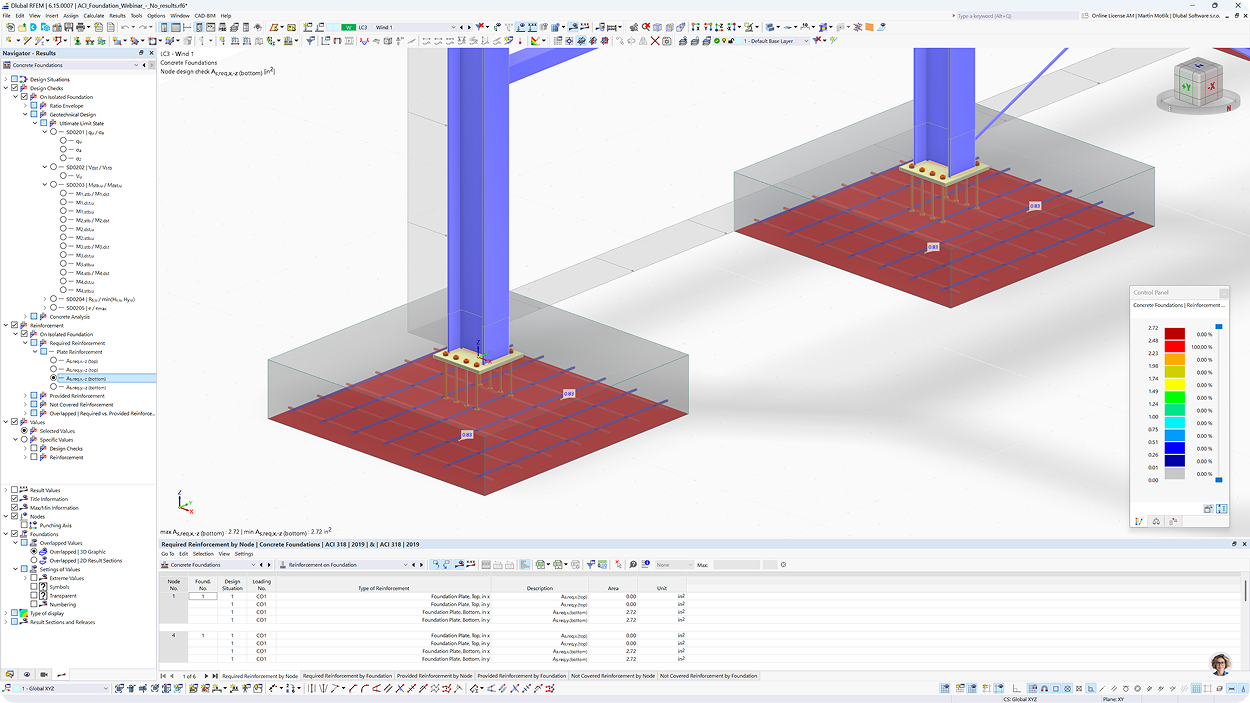

Požadované plochy výztuže na základových deskách v RFEM 6, zobrazené podle směru pro horní a dolní stranu

Posouzení obdélníkové patky podle ACI 318 v programu RFEM 6

Návrh základových patek podle ACI 318 a IBC lze nyní provádět pomocí addonu Posouzení betonových konstrukcí. Článek ukazuje, jak modelovat pravoúhlou základovou patku v programu RFEM 6, a porovnává výsledky posouzení s referenčním příkladem z příručky ACI Concrete Design Handbook.

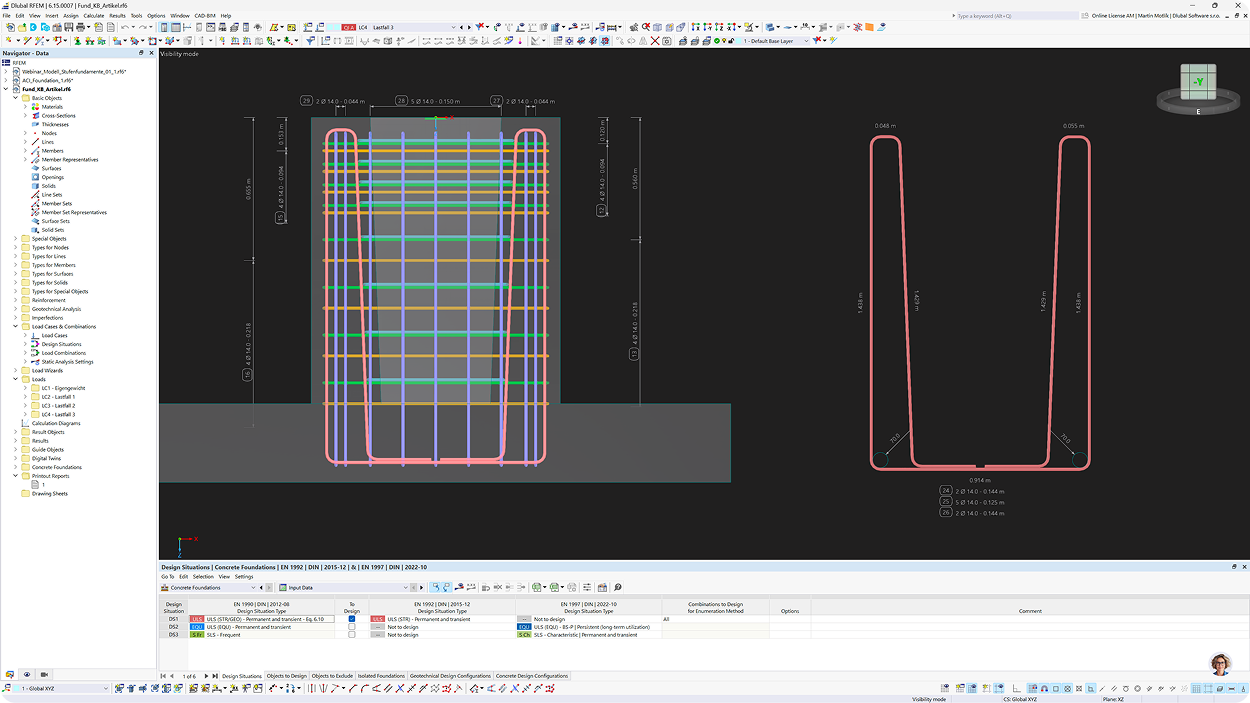

Vážení výztuže betonového základu v RFEM 6 s označeními prutů, průměry, vzdálenostmi a údaji o ohybu prutů podle EN 1992 a EN 1997

Požadovaná výztuž v základových vědrech s drsnými vnitřními stěnami: návrhový přístup a kroky

Článek popisuje kompletní odvození a návrh potřebné výztuže základové patky. Analyzovány jsou jak vodorovné, tak svislé třmínky.

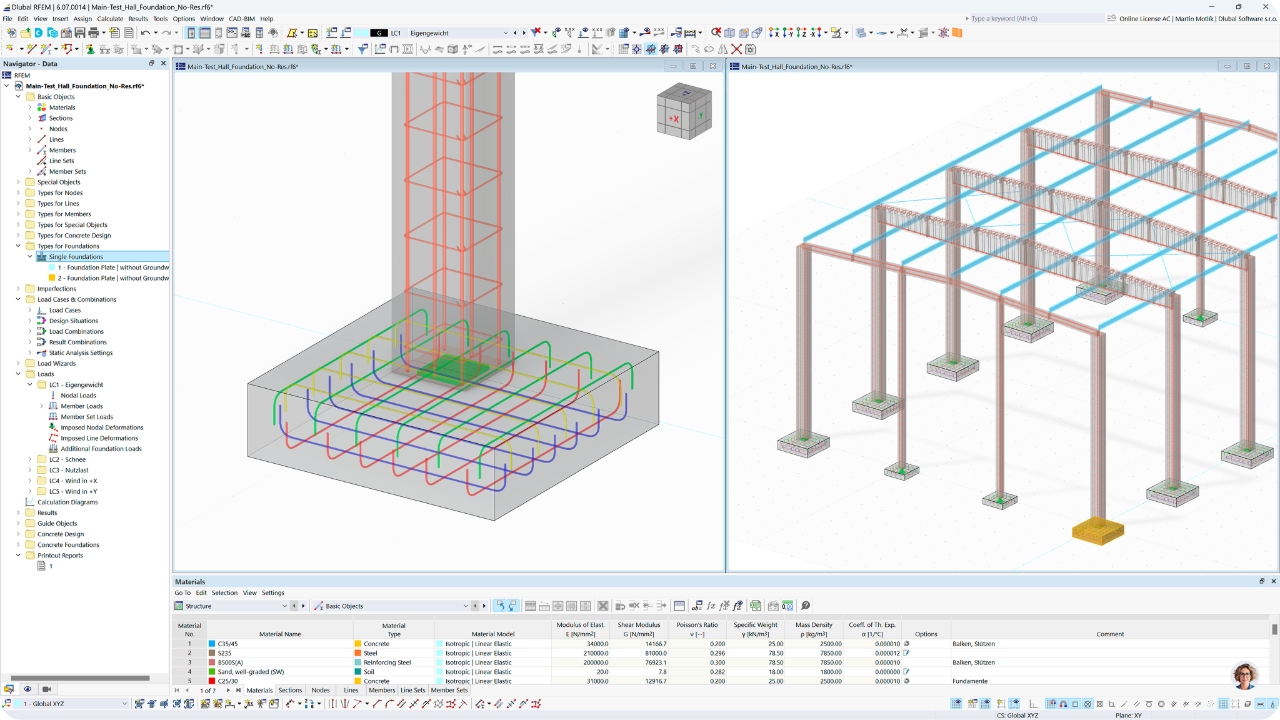

Obrázek betonové haly s robustními železobetonovými základy v kontextu stavby.

Komplexní průvodce navrhováním základů: Klíčové aspekty a osvědčené postupy

Komplexní přehled navrhování základů, zahrnující nejdůležitější typy základů, úlohu výztuže, analýzu zeminy, moderní návrhové nástroje a osvědčené postupy pro stabilní, trvanlivé a nákladově efektivní konstrukce.

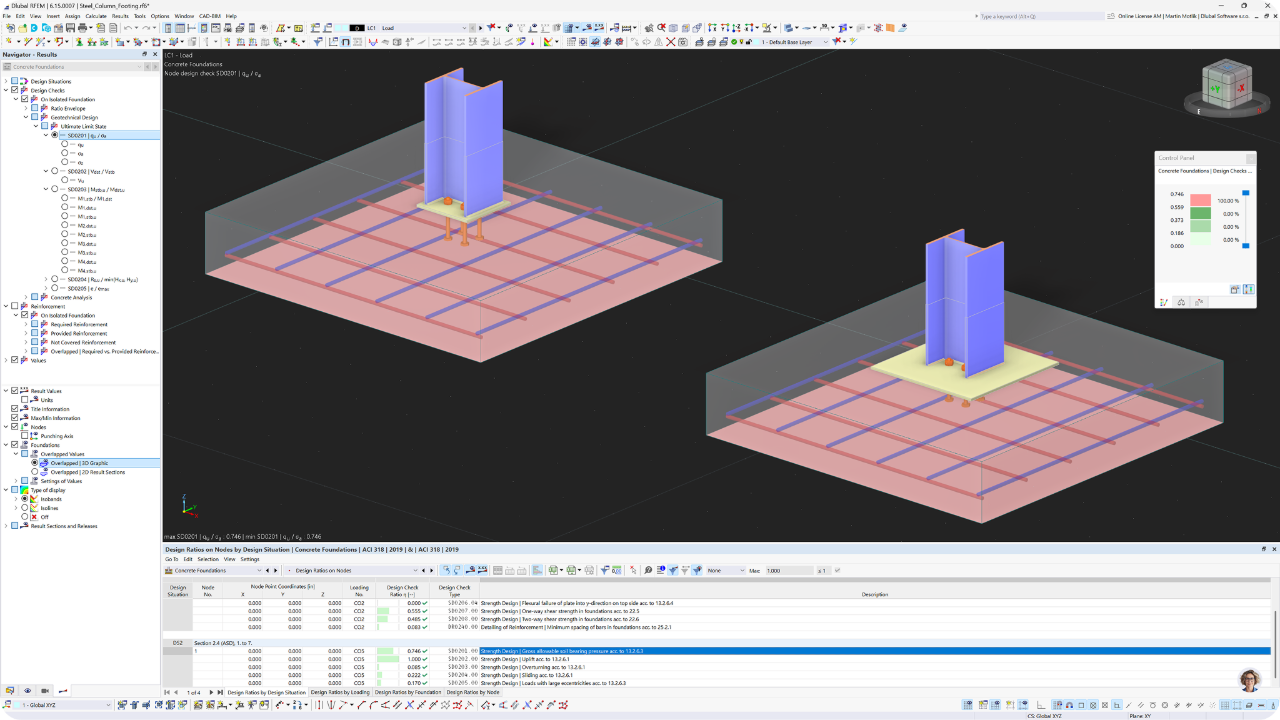

Dva izolované základové patky v programu RFEM 6 s posudky podle ACI 318 zahrnující jednosměrné protlačení, obousměrné protlačení a minimální rozteč výztuže

Geotechnický návrh základové patky podle IBC (ASD) v programu RFEM 6

Návrh čtvercové základové patky krok za krokem podle IBC (ASD). Jsou provedeny všechny příslušné geotechnické posudky, včetně únosnosti základové půdy, usmyknutí, klopení, vztlaku a zatížení s velkými excentricitami, přičemž rozhodující kombinace zatížení ASD jsou kontrolovány krok za krokem.

Zobrazit všechny články

Vyzkoušejte software Dlubal zdarma na 90 dní!

Objevte plný potenciál softwaru Dlubal s výkonnými programy, jako jsou RFEM, RSTAB, RWIND a RSECTION. Vyzkoušejte je zdarma a přesvědčte se, jak snadné je modelovat, analyzovat a dokumentovat i složité konstrukce. Naši odborníci jsou připraveni provést vás krátkou online ukázkou přizpůsobenou vašemu oboru.

Ano, můžete. Addon podporuje definici vícevrstvých zemin pomocí vrtných profilů. Vrstvy zeminy a jejich přidružené parametry zeminy lze přímo použít v geotechnické analýze.

Ano, jsou. Posouzení geotechnické analýzy jsou integrována přímo do pracovního postupu posouzení a provádějí se v rámci modelu programu RFEM. Výsledky a posouzení lze poté dokumentovat v tiskovém protokolu.

Addon podporuje vyztužené i nevyztužené základové desky, blokové základy a kbelíkové základy. Dostupný typy základů lze použít přímo při posouzení.

Ano, můžete. Další zatížení základu jsou v procesu posuzování podporována a lze je vyhodnotit společně se zatížením konstrukce.

Ano, jsou. Výsledky geotechnických analýz a návrhu základů lze zahrnout přímo do tiskového protokolu.

Ne, posouzení základu je integrováno přímo do programu RFEM 6. Zatížení a informace o modelu jsou proto k dispozici ve stejném projektovém prostředí.

Ano, addon byl vyvinut pro posouzení základových patek a podporuje geotechnická a statická posouzení v rámci jednoho modelu.

Ano, můžete. Model RFEM spojuje posouzení základu, modelování podloží a výpočty. To zajišťuje, že vstupní data a výsledky jsou konzistentně dokumentovány.

Návrh železobetonových konstrukcí probíhá podle EN 1992-1-1 (Eurokód 2), ACI 318, CSA A23.3 a SP 63.13330. Geotechnická posouzení se provádějí podle Eurokódu 7 a IBC. Národní přílohy k EN 1992 jsou podporovány pro více než 30 zemí, včetně Německa, České republiky, Francie, Itálie, Polska a Spojeného království.
