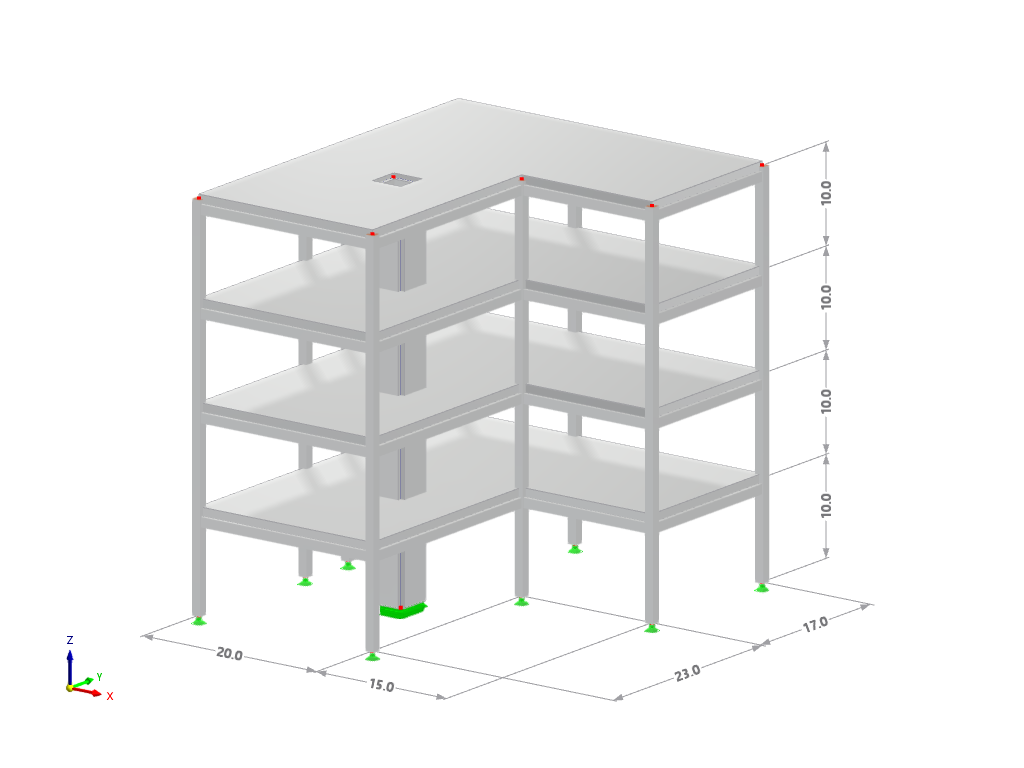

V tomto tutoriálu bychom vás rádi seznámili se základními funkcemi programu RFEM. V první části byl zadán model a provedena statická analýza. Následně bylo provedeno posouzení betonu a oceli pro příslušné prvky. Tato část vás nyní provede dynamickou analýzou modelu podle EN 1998-1 s nastavením CEN.
Online manuály
RFEM 6 | Tutoriál - Dynamická analýza
RFEM 6 | Tutoriál - Dynamická analýza
Délka: 00:00:00 min
Délka: 00:49:15 min
Délka: 00:00:00 min
Délka: 00:00:38 min
Délka: 00:01:52 min
Délka: 01:08:02 min
Délka: 01:02:19 min
Aby bylo možné rozhodnout, zda je při dynamické analýze nutné zohlednit také analýzu druhého řádu, stanovuje EN 1998-1, čl. 2.2.2 a 4.4.2.2 součinitel citlivosti na mezipodlažní posun θ. V programech RFEM 6 a RSTAB 9 ho lze vypočítat a analyzovat.
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Seizmická analýza v programu RFEM 6 se provádí pomocí addonů pro modální analýzu a analýzu spektra odezvy. Obecná koncepce analýzy zemětřesení v programu RFEM 6 je vlastně založena na vytvoření zatěžovacího stavu pro modální analýzu a analýzu spektra odezvy. Skupina norem pro tyto analýzy se nastavuje v záložce Normy II v Základních údajích modelu.
V tomto příspěvku si ukážeme, jak modelovat a posuzovat lanové konstrukce v programech RFEM 6 a RSTAB 9.
V tomto příspěvku ukážeme a vysvětlíme vliv ohybové tuhosti lan na jejich vnitřní síly. V tomto příspěvku také poradíme, jak tento vliv snížit.
_cs.png?mw=350&hash=18c20bc77ee2ba349daa902c066baea23f5ddd5f)
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
