Větrná turbína s příhradovým segmentem z tvarovaných dřevěných trubek vyztužených vlákny
Projekt zákazníka
CP 001208 | Větrná turbína s příhradovým segmentem z tvarovaných dřevěných trubek vyztužených vlákny
-
01

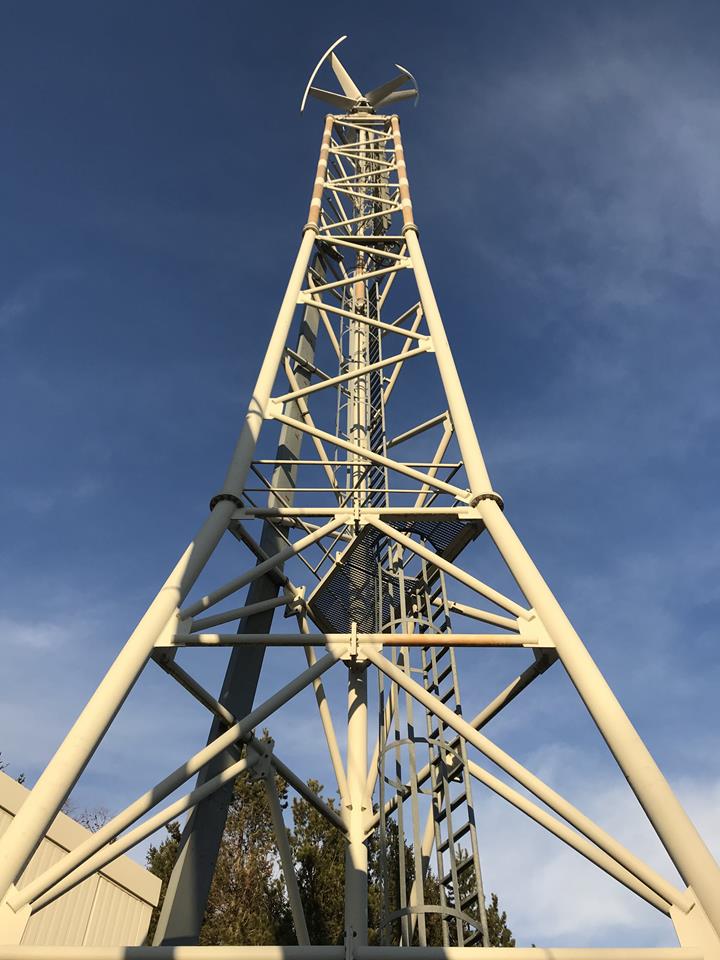

Větrná turbína s příhradovým segmentem z tvarovaných dřevěných trubek vyztužených vlákny (© TU Drážďany)
-
01
Větrná turbína s příhradovým segmentem z tvarovaných dřevěných trubek vyztužených vlákny (© TU Drážďany)
-
01

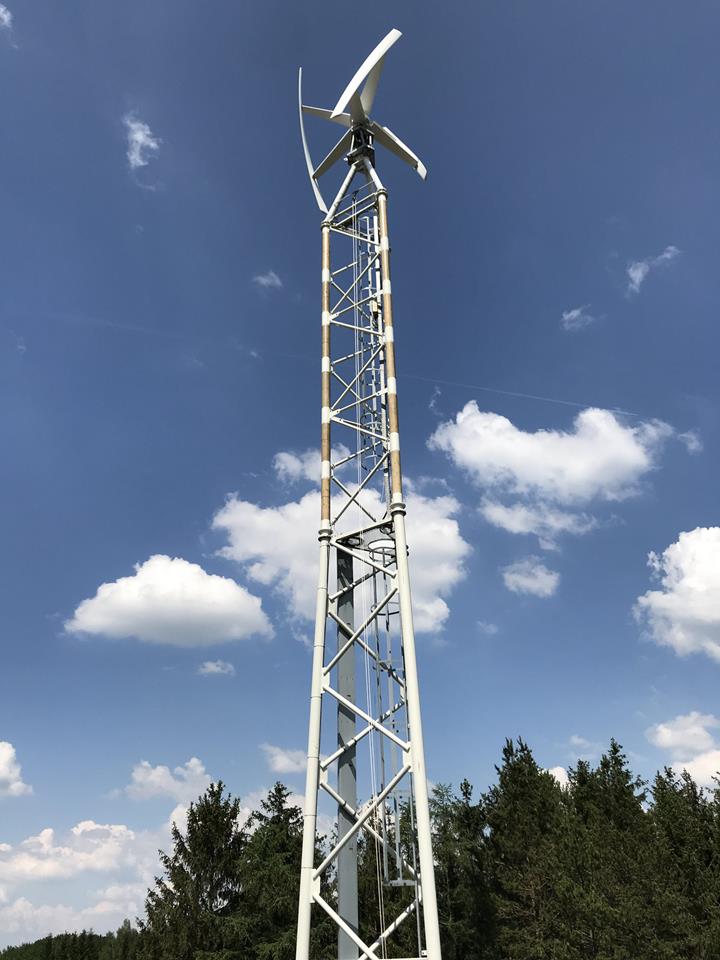

Příhradový segment z tvarovaných dřevěných trubek vyztužených vlákny v horní části věže (© TU Drážďany)
-
01

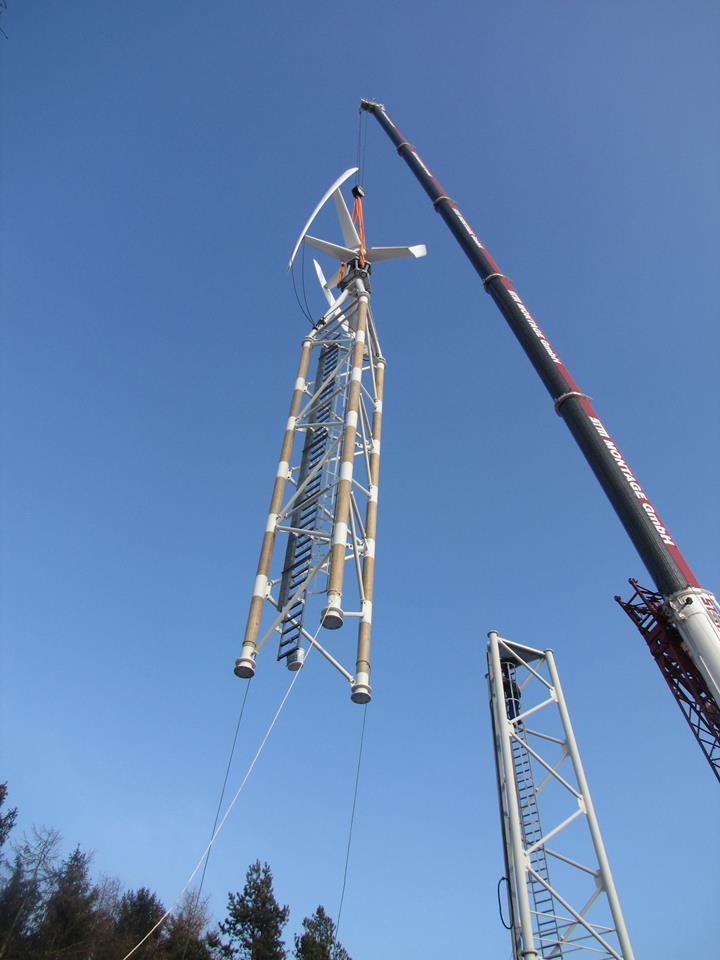

Montáž příhradového segmentu z tvarovaných dřevěných trubek vyztužených vlákny (© TU Drážďany)
-
01

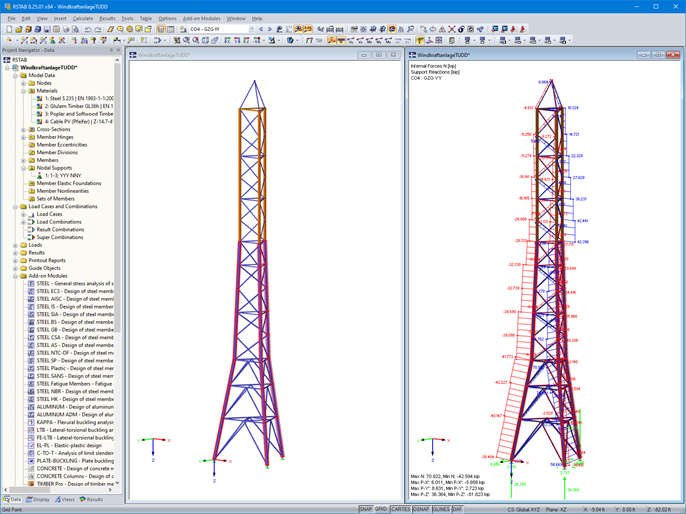

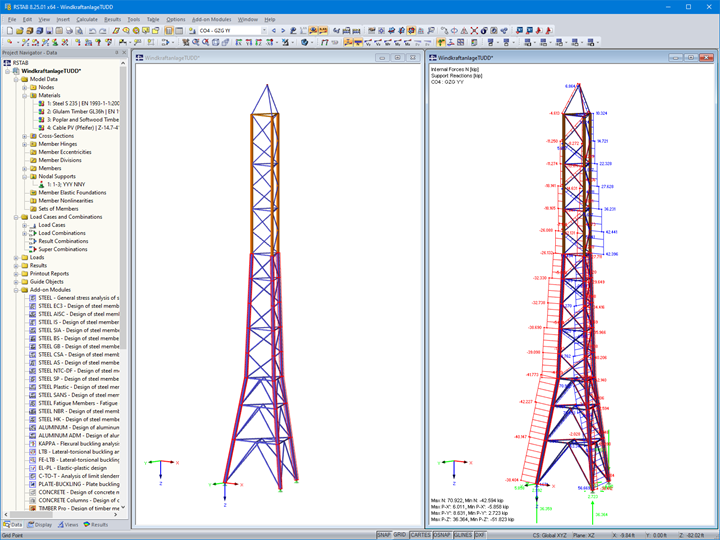

3D model příhradové věže (vlevo) a normálové síly (vpravo) v programu RSTAB (© TU Drážďany)
-
01

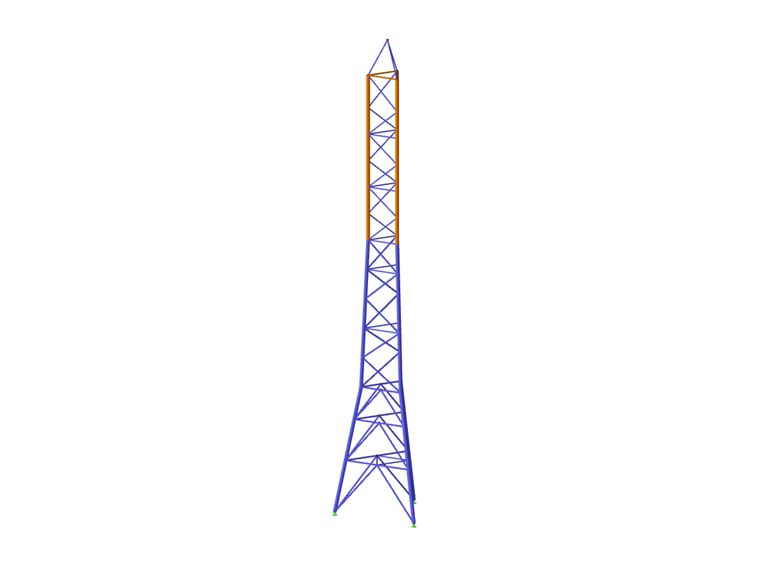

3D model příhradové věže v programu RSTAB (© TU Drážďany)
V areálu společnosti STM Montage GmbH v Lunzenau probíhal inovativní výzkumný projekt: větrná turbína na příhradové věži, jejíž nejvyšší segment tvoří tvarované dřevěné trubky vyztužené skleněnými vlákny.
| Financování výzkumného projektu |
Zukunftsinitiative Mittelstand (ZIM) Spolkové ministerstvo hospodářství a energetiky (BMWi) Značka podpory: KF 2132403WZ3 |
| Návrh, statický výpočet, provedení |
Technická univerzita v Drážďanech tu-dresden.de |
| Provedení a montáž |
STM Montage GmbH www.stm-montage.de |
Parametry modelu
Model
Tenkostěnné dřevěné trubky mají nízkou vlastní tíhu a vyznačují se dobrými dynamickými vlastnostmi. Tím se zaprvé zlepšuje materiálová účinnost a chování při kmitání, zadruhé se zvyšuje únavová odolnost materiálu.
Technická univerzita v Drážďanech převzala odpovědnost mimo jiné za návrh a posouzení příhradové věže. Pro posouzení použila program RSTAB pro výpočty prutových konstrukcí.
Konstrukce
Příhradová věž má celkovou výšku 32 m a nese větrnou turbínu o výkonu 10 kW. Spodní část konstrukce do výšky asi 18,5 m tvoří ocelové trubky S235. Na tuto konstrukci byl usazen asi 11 m dlouhý příhradový segment s tvarovanými dřevěnými trubkami d = 240 mm a s diagonálami z ocelových trubek.
Tvarované dřevěné trubky jsou vyrobeny ze zhuštěných dřevěných desek, které byly za působení tepla a vodní páry ohýbány do tenkostěnných trubkových průřezů. Tuto metodu tvarování dřeva vyvinul Institut pro ocelové a dřevěné konstrukce. Takto vyrobené konstrukční prvky mají velmi vysokou únosnost při velmi malé vlastní tíze. Na vnější straně byla navíc nanesena tenká vrstva plastu vyztuženého vlákny. Tím se pevnost v tlaku zvyšuje až o 50 % a současně konstrukce získává ochranu proti povětrnostním vlivům.
Podélné styky dřevěných sloupů jsou z ocelových trubek, ke kterým jsou připojeny také diagonály. Zvláštností těchto spojů je, že byly lepeny. Před použitím byly podrobeny důkladné experimentální i numerické analýze na Technické univerzitě v Drážďanech. Výsledkem analýz byly mezní pevnosti přípojů, které bylo možné zohlednit při výpočtu v programu RSTAB.
Po montáži příhradové věže byly všechny ocelové části a přechody k dřevěným trubkám opatřeny antikorozním nátěrem. Výzkumný projekt prokázal, že tvarované dřevěné trubky jsou velmi vhodné nosné prvky v konstrukcích náchylných ke kmitání. Největší výhodou je menší vlastní tíha ve srovnání s ocelí, a tím také snížení kmitající hmoty. V daném projektu bylo možné snížit vlastní tíhu nejvyššího segmentu o 1,2 tuny ve srovnání s ocelí. Navíc tlumící vlastnosti dřeva umožnily snížit únavové účinky na spodní konstrukční prvky.
Výzkumný projekt byl financován z programu Zukunftsinitiative Mittelstand (ZIM) německého Spolkového ministerstva hospodářství a energetiky (BMWi).
Literatura
Umístění projektu
Cossener Straße 2Klíčová slova
Větrná turbína Příhradový vazník Věž Vyztužené vlákny Tvarované dřevěné trubky
