Raster i płaszczyzna robocza

Punkty rastra są przydatne podczas graficznego definiowania obiektów. Aby otworzyć ustawienia rastra, należy wybrać polecenia „Raster” i „Płaszczyzna robocza” w menu „Narzędzia”. Alternatywnie można użyć przycisku na pasku narzędzi .

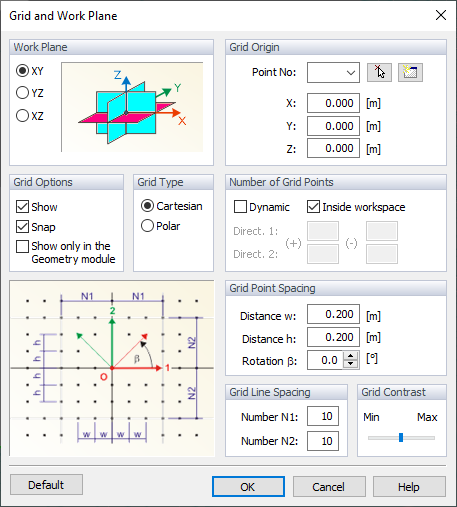

Siatka i płaszczyzna robocza

"Płaszczyzna robocza" może być równoległa do jednej z trzech płaszczyzn globalnych: XY, YZ lub XZ (wybór jest również możliwy za pomocą przycisków . na pasku narzędzi , tzn. bez otwierania tego okna dialogowego).

"Początek rastra" znajduje się domyślnie w punkcie zerowym. Użyj , aby wybrać inny punkt w oknie roboczym lub wprowadzić jego współrzędne. Przycisk Przycisk ten umożliwia zdefiniowanie nowego punktu odniesienia.

W poniższych sekcjach dostępne są na przykład opcje umożliwiające dostosowanie „Typu rastra” (układ kartezjański lub biegunowy), „Liczby punktów rastra” oraz „Rozstawu punktów rastra”.
