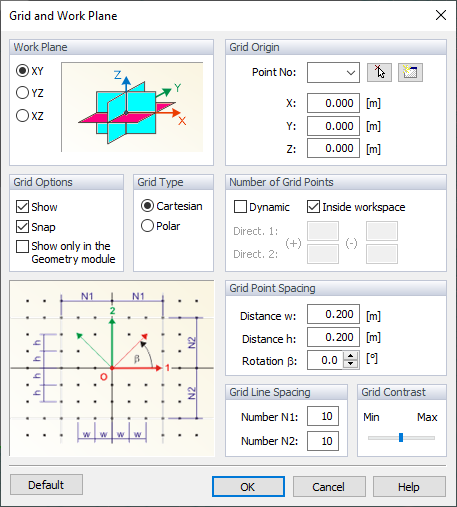

I punti della griglia sono utili quando si definiscono gli oggetti graficamente. Per aprire le impostazioni della griglia, selezionare "Griglia" e "Piano di lavoro" nel menu "Strumenti". In alternativa, utilizzare il pulsante della barra degli strumenti
.
Il "Piano di lavoro" può essere parallelo a uno dei tre piani globali: XY, YZ o XZ (la selezione è possibile anche utilizzando i pulsanti della barra degli strumenti
, cioè senza aprire questa finestra di dialogo).
Per impostazione predefinita, l'"Origine della griglia" si trova nel punto zero. Utilizzare il
per selezionare un punto diverso nella finestra di lavoro o per inserirne le coordinate. Il
consente di definire un nuovo punto di riferimento.
Nelle sezioni seguenti, sono disponibili opzioni specifiche per regolare il "Tipo di griglia" (disposizione cartesiana o polare), il "Numero di punti della griglia" e la "Spaziatura dei punti della griglia", ad esempio.
