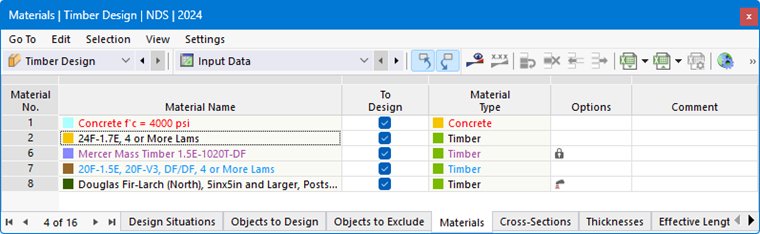

Nella tabella Materiali della categoria 'Dimensionamento del legno' sono elencati tutti i materiali che avete creato nel modello.
Materiali consentiti
Il dimensionamento del legno è vincolato ai materiali di tipo Legno . Il colore del carattere dei materiali fornisce informazioni sull'utilizzo e sull'ammissibilità del materiale. I colori significano:
- nero: il materiale è adatto al dimensionamento e viene utilizzato per gli oggetti da dimensionare
- rosso: il materiale non è adatto al dimensionamento del legno
- blu: il materiale non viene utilizzato nel modello
- grigio: il materiale non viene utilizzato per gli oggetti da dimensionare
- viola: il materiale è stato generato tramite il componente aggiuntivo Superfici multistrato e viene utilizzato per il dimensionamento
Gli oggetti a cui è assegnato un materiale non valido non vengono considerati nel dimensionamento, anche se per questo materiale è attivata l'opzione 'Da dimensionare'. Essi vengono indicati automaticamente nella tabella Zu bemessende Objekte come 'Non valido / disattivato'.
Rimuovere il materiale dal dimensionamento
Per un materiale valido, disattivando la casella di controllo 'Da dimensionare' potete escludere dal dimensionamento tutti gli oggetti a cui il materiale è assegnato. Questi oggetti vengono quindi classificati nella tabella Zu bemessende Objekte come 'Non valido / disattivato' e non vengono verificati nel dimensionamento.
Adattare i valori caratteristici del materiale per il dimensionamento

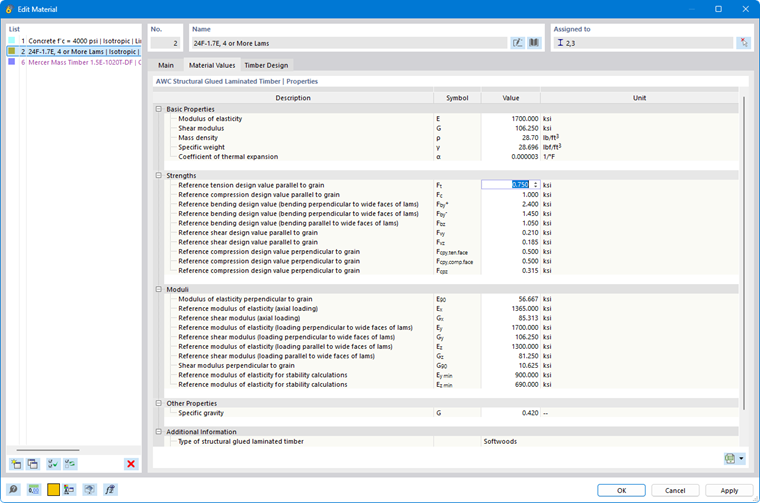

Se desiderate utilizzare resistenze o coefficienti parziali di sicurezza definiti dall'utente per il dimensionamento del legno, potete adattare i valori caratteristici del materiale: fate doppio clic sulla corrispondente riga della tabella oppure utilizzate il pulsante
nella barra degli strumenti della tabella per aprire la finestra di dialogo di modifica del materiale.
Nella scheda 'Base' selezionate l'opzione Materiale definito dall'utente (vedere il capitolo Materialien del manuale di RFEM). In questo modo è possibile modificare i valori caratteristici del materiale. Nella scheda 'Valori materiale' potete, ad esempio, modificare le rigidezze del materiale e le resistenze.

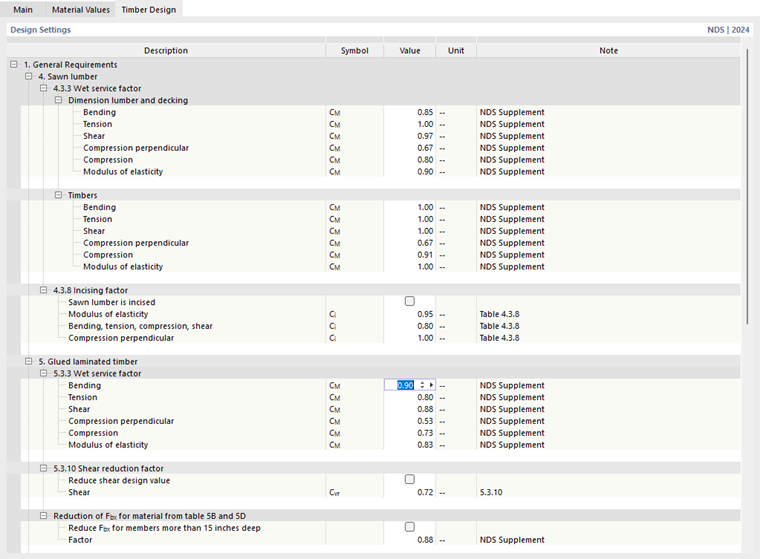

Nella scheda 'Dimensionamento del legno' potete adattare per il dimensionamento i coefficienti parziali di sicurezza e altri coefficienti rilevanti per il dimensionamento del materiale in base alla Norm scelta, ad esempio γM oppure kmod per EN 1995.
Opzioni
I simboli nella colonna 'Opzioni' indicano diverse impostazioni o valori modificati. Consentono una rapida panoramica, ad esempio per riconoscere i materiali con proprietà adattate.
