Nella finestra di dialogo Configurazione della resistenza al fuoco si definiscono le impostazioni di base per la verifica della resistenza al fuoco delle aste e delle superfici ("Verifica a caldo"). Qui si definisce per quanto tempo gli oggetti devono resistere all'azione dell'incendio e quali lati della sezione o della superficie sono esposti al fuoco.
Il concetto delle configurazioni di verifica è descritto nel capitolo Verifica legno. Anche le configurazioni della resistenza al fuoco sono coordinate con la Norma definita nei dati di base del modello per la verifica legno.

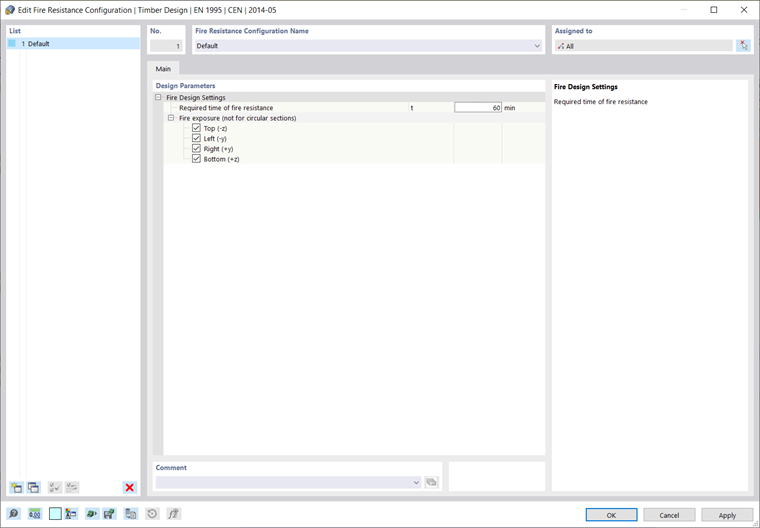

Aste

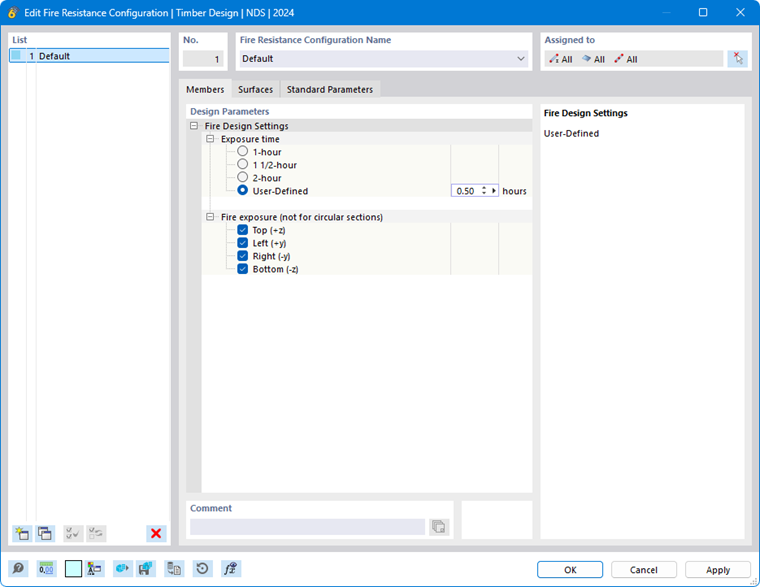

Nella scheda Aste si definiscono le impostazioni per la verifica contro l'incendio di aste e set di aste.
La verifica è attualmente limitata alle sezioni rettangolari semplici
e alle sezioni circolari
. Per tutti gli altri tipi di sezione viene visualizzato un messaggio di errore.

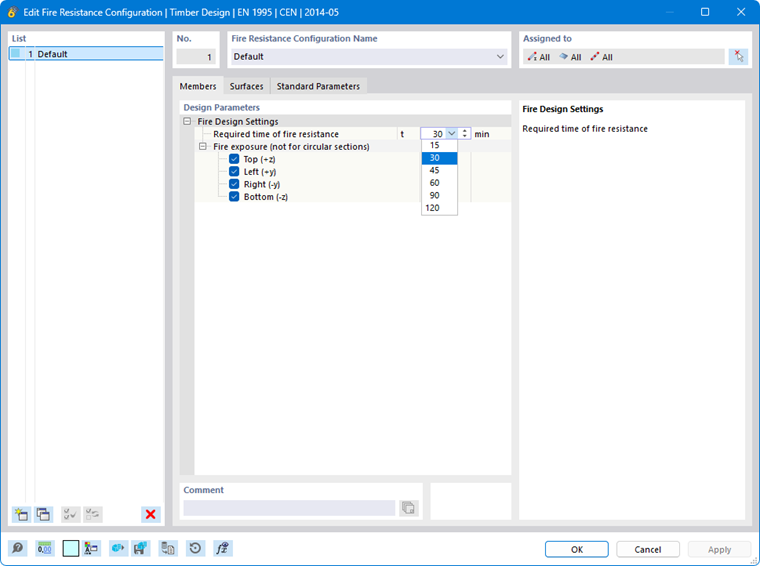

Durata necessaria della resistenza al fuoco / Durata dell'azione

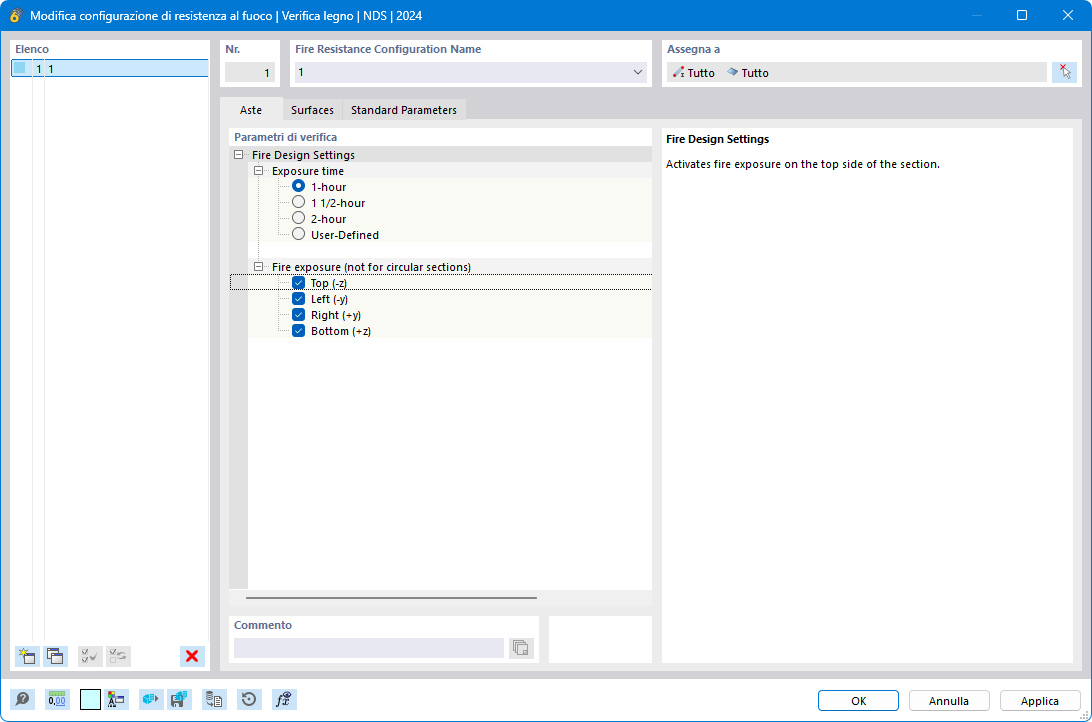

Si definisce per quanto tempo le aste devono resistere al fuoco rispettivamente per quanto tempo l'azione dell'incendio è efficace. Alcune norme offrono opzioni per requisiti tipici. La durata dell'incendio può essere tuttavia anche definita dall'utente.
Azione dell'incendio
Con le caselle di controllo è possibile controllare quali lati della sezione sono esposti al fuoco.
Per una sezione circolare
la definizione dell'esposizione al fuoco non è rilevante, poiché la sezione viene ridotta sull'intero perimetro.
Il carboneggiamento dovuto alla durata dell'incendio e all'esposizione al fuoco della sezione porta a una sezione residua su cui viene effettuata la verifica secondo la rispettiva norma.

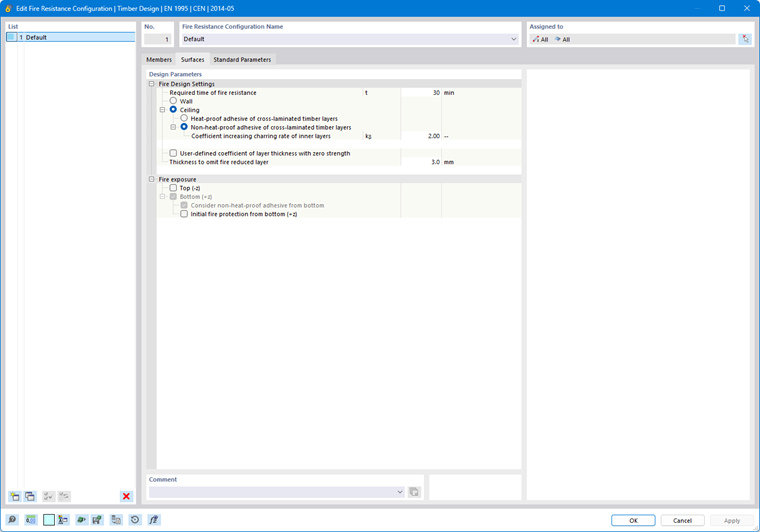

Superfici

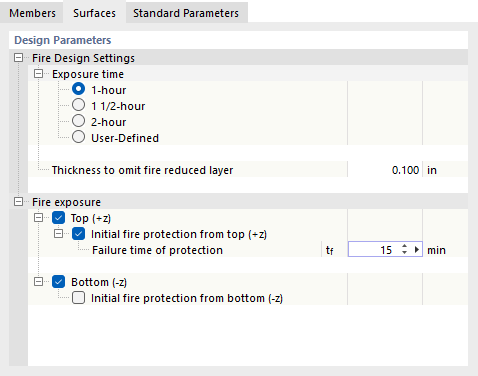

Nella scheda Superfici si definiscono le impostazioni per la verifica contro l'incendio delle superfici.
Impostazioni per la verifica contro l'incendio

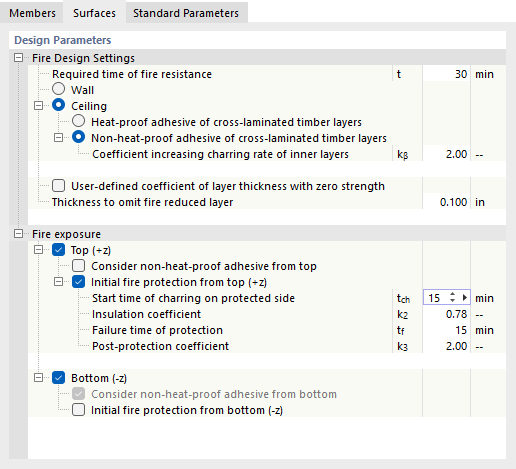

Si definisce per quanto tempo le superfici devono resistere al fuoco rispettivamente per quanto tempo l'azione dell'incendio è efficace. Nella verifica secondo EN 1995-1-2 [1] è possibile indicare se l'incendio avviene presso una parete o un solaio e se in ciascun caso è presente un incollaggio resistente al calore degli strati di legno lamellare incrociato. In caso di incollaggio resistente al calore, il carboneggiamento procede in modo lineare. Se l'incollaggio non è resistente al calore, si assume un andamento a gradini del carboneggiamento.

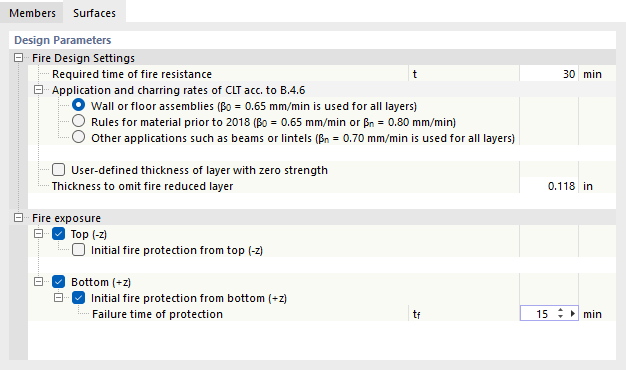

Nella verifica di componenti in legno lamellare incrociato secondo CSA O86 [2] B.4.6, possono essere applicate velocità di carboneggiamento specifiche per i seguenti casi:
- componenti piatti come pareti o lastre di solai
- componenti in un materiale prodotto secondo edizioni precedenti di ANSI/APA PRG 320 (prima del 2018)
- altri componenti come travi o architravi
L'opzione 'Spessore strato personalizzato con resistenza nulla' offre la possibilità di ridurre la sezione tramite uno strato privo di resistenza, per tenere conto della riduzione della resistenza del legno riscaldato oltre la zona incatramata.
Lo 'Spessore per trascurare lo strato ridotto dal fuoco' definisce lo spessore minimo di uno strato per la verifica: lo strato viene considerato solo se il suo spessore residuo dopo il carboneggiamento è maggiore del valore indicato. Gli strati residui più sottili non vengono considerati.
Azione dell'incendio
Si indica quale lato/i della superficie è esposto al fuoco. Il lato della superficie 'Superiore (-z)' è il lato negativo della superficie (cioè opposto all'asse z locale), il lato della superficie 'Inferiore (+z)' è il lato positivo della superficie.
Con le caselle di controllo 'Inizialmente protetto dall'alto/dal basso' è possibile definire se la superficie è protetta contro l'azione del fuoco tramite particolari misure, ad esempio rivestimenti di protezione antincendio sotto forma di lastre di cartongesso. In tal caso, si inseriscono i parametri come il tempo di cedimento del rivestimento di protezione antincendio. Esso descrive da quando l'azione dell'incendio diventa efficace per la superficie.

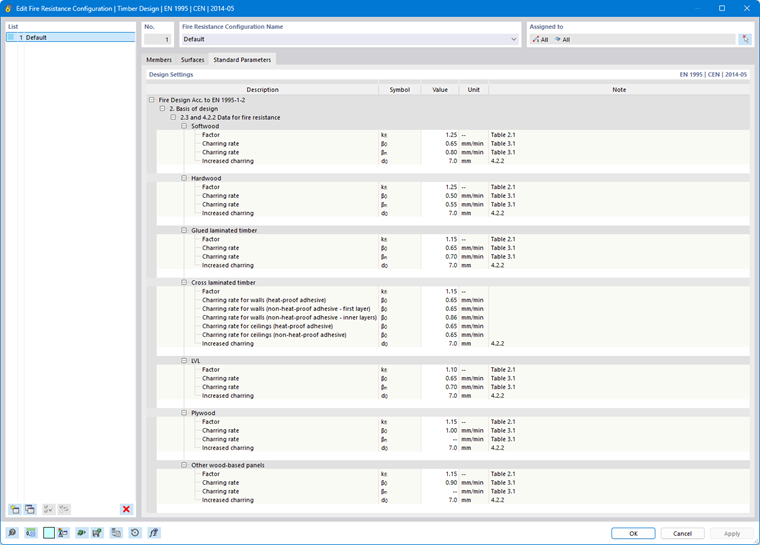

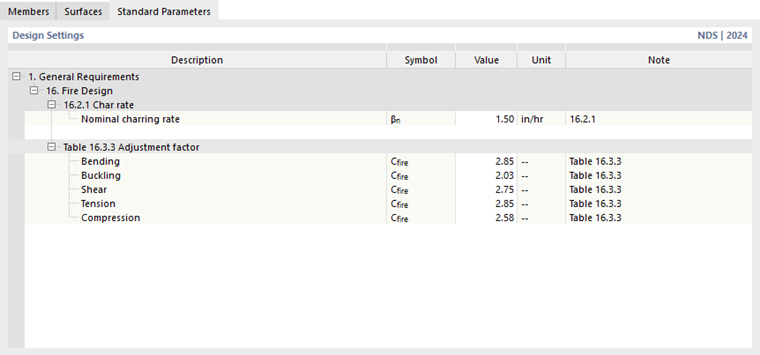

Parametro della norma

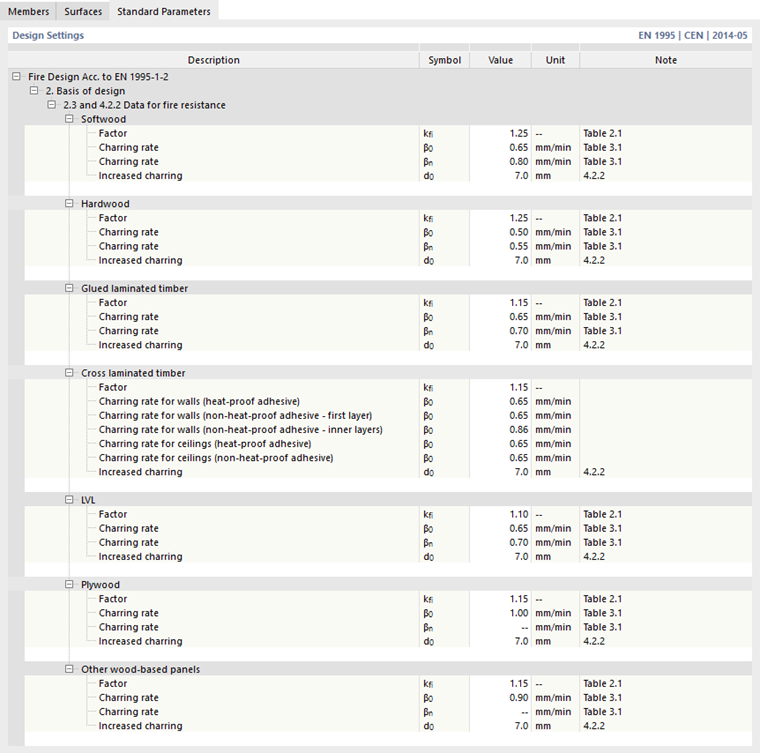

La scheda Parametro della norma gestisce i parametri specifici della norma.
Qui è possibile controllare le velocità di carboneggiamento, i coefficienti o i fattori di correzione e, se necessario, adattarli.

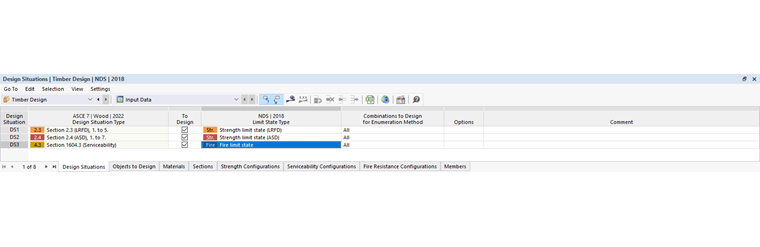

Situazione di progetto per l'incendio

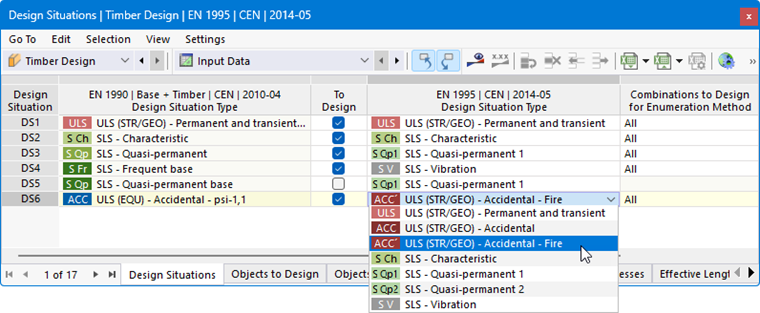

Per la verifica in caso di incendio, sul lato della verifica deve essere selezionato un tipo di situazione di progetto rispettivamente un tipo di stato limite con la denominazione Incendio. In caso contrario, non viene effettuata alcuna verifica a caldo! Assegnare quindi il tipo appropriato nella tabella Situazioni di progetto.

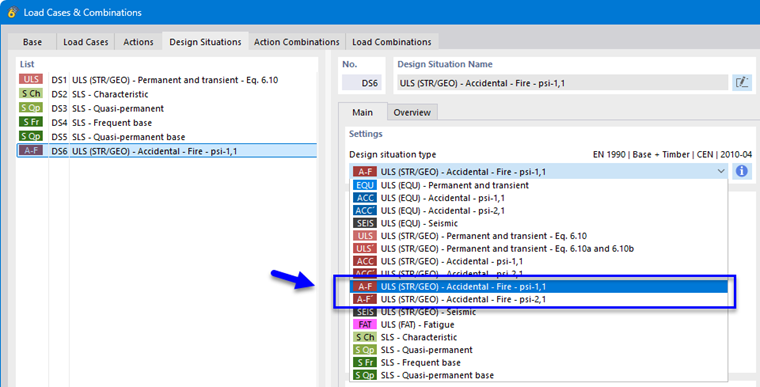

Se nella finestra di dialogo RFEM Casi di carico e combinazioni è stata creata una situazione di progetto per il caso di incendio, il tipo è preimpostato in modo appropriato.
