Questo manuale descrive l'Add-On Verifica del legno per i programmi RFEM 6 e RSTAB 9. Poiché l'immissione e le funzioni dell'Add-On sono identiche in entrambi i programmi, la descrizione si basa su RFEM. Le spiegazioni per le aste valgono anche per RSTAB.

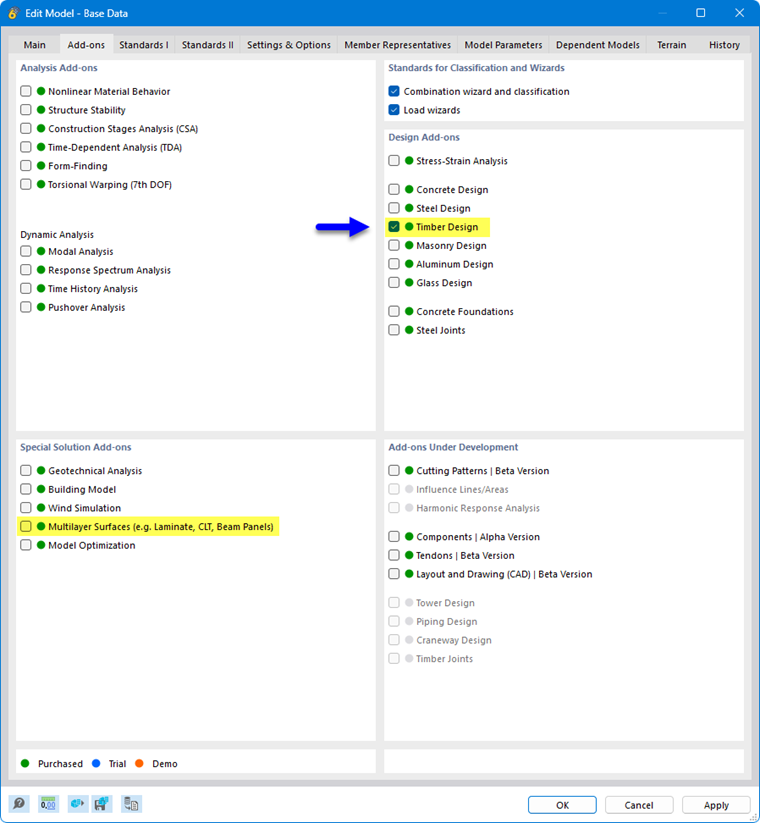

Attivare l'Add-On
È possibile attivare o disattivare l'uso dell'Add-On di verifica nella scheda Add-On delle Dati base del modello.
Un punto verde davanti alla denominazione dell'Add-On indica che disponete di una licenza. Un punto arancione o blu indica che potete utilizzare l'Add-On solo come versione demo o di prova e che l'ambito delle funzioni è limitato.

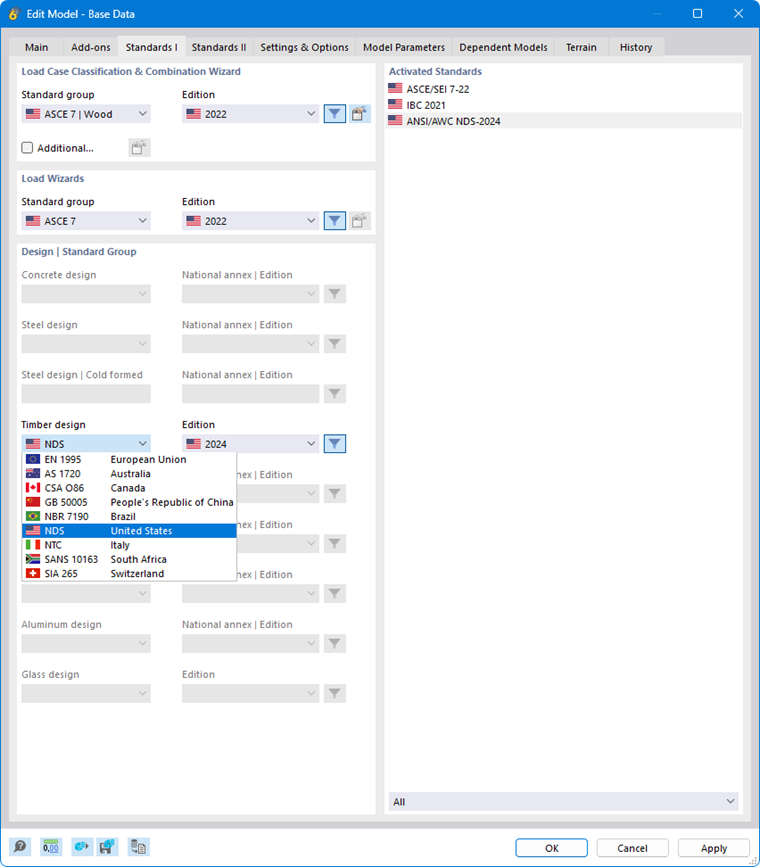

Definire la norma
Nella scheda Norme I dei Dati base del modello è possibile selezionare la norma e l'Appendice nazionale o l'edizione che devono essere utilizzate per la verifica del legno (vedi anche il capitolo Norme I del manuale RFEM). Le finestre di dialogo di immissione della verifica del legno vengono adattate automaticamente a questa norma.
Le norme di verifica attualmente disponibili e un riepilogo dell'ambito delle funzioni sono riportati nella Descrizione del prodotto Verifica del legno.
L'elenco seguente fornisce una panoramica degli elementi che attualmente possono essere verificati per le singole norme.
| Norma | Aste | Superfici | CLT | Materiali legnosi | Parete spessa I | Parete spessa II | RSECTION |
|---|---|---|---|---|---|---|---|
| EN 1995 | XX | XX | XX | XX | X | - | X |
| SIA 265 | XX | XX | XX | XX* | X | - | X |
| NDS | XX | XX | XX | XX | - | - | - |
| CSA O86 | XX | XX | XX | - | - | - | - |
| GB 50005 | XX | - | - | - | - | - | - |
| AS 1720 | XX | - | - | - | - | - | - |
| NTC | XX | XX | XX | XX | X | - | X |
| NBR 7190 | XX | - | - | - | - | - | - |
| SANS 10163 | XX | - | - | - | - | - | - |
| Abbreviazione | Descrizione |
|---|---|
| XX | Verifica a freddo e verifica a caldo (verifica a freddo per le aste per tutti i tipi di sezione consentiti; verifica a caldo per le aste solo per sezioni rettangolari e circolari) |
| XX* | Verifica a freddo; verifica a caldo attualmente solo per superfici |
| X | Solo verifica a freddo |
Norme per la verifica del legno e coefficiente di creep
Per la verifica del legno è importante definire nel capitolo 'Assistenza per la classificazione dei casi di carico e per le combinazioni' il gruppo di norme adatto: selezionare sempre la variante con il suffisso Legno affinché le verifiche di esercizio vengano eseguite correttamente. In caso contrario, viene visualizzato un messaggio di errore.
È possibile modificare il coefficiente di creep (kdef, Kcr, Kcreep oppure φ) per le verifiche di esercizio nei parametri dell'Appendice nazionale o dell'edizione. Questa finestra di dialogo è accessibile tramite il pulsante
(evidenziato nell'immagine sopra).

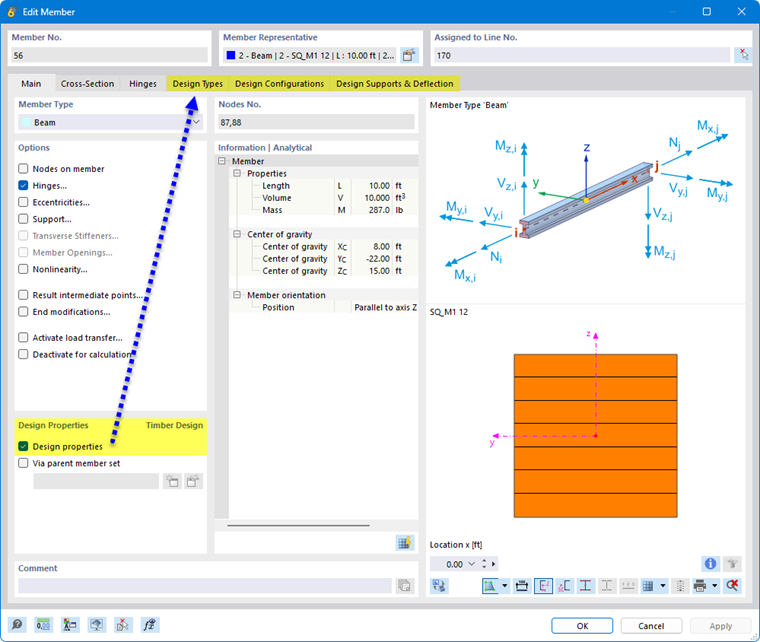

Interfaccia utente del programma
Dopo aver attivato l'Add-On di verifica e definito la norma, l'interfaccia utente viene ampliata con nuove voci nel navigatore, nelle tabelle e nelle finestre di dialogo. I parametri della verifica del legno sono così completamente integrati nel programma. In questo modo vengono abilitati gli input di verifica per tutte le aste, i set di aste e le superfici che utilizzano un materiale del tipo legno.
