Vettori di velocità

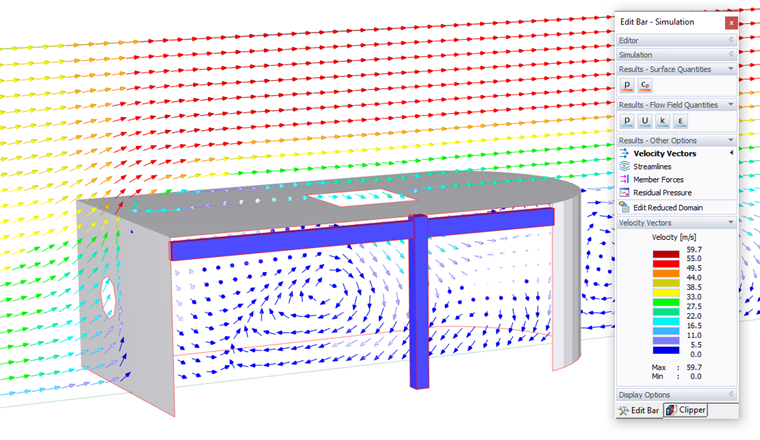

I vettori di velocità all'interno di un piano di taglio rappresentano una raccolta di frecce con grandezze e direzioni specifiche. Le frecce sono attaccate ai punti discreti della griglia nel piano. Utilizzando i vettori di velocità, è possibile valutare sia la velocità del vento che la direzione del flusso d'aria attorno al modello.

Per visualizzare i vettori di velocità in sezioni specifiche attraverso il modello, utilizzare le opzioni Slicer Icone del Piano di taglio , descritto nel capitolo Slicer.

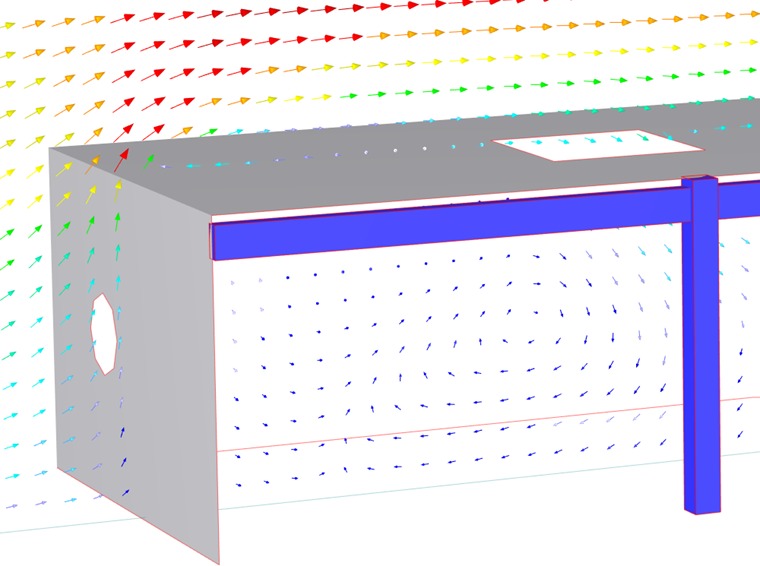

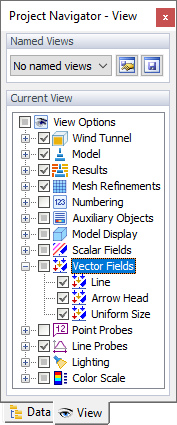

Il Visualizza navigatore offre tre opzioni per modificare la visualizzazione del vettore: Linea (mostra o nasconde le linee del vettore), "Testa della freccia" (mostra o nasconde le teste del vettore), "Dimensione uniforme" (scala o livella i vettori). Se quest'ultima opzione è disabilitata, le lunghezze delle frecce e gli spessori delle punte riflettono le grandezze di ciascuna velocità del vento.
