Una simulazione del vento CFD ha esigenze leggermente diverse sul modello di una struttura rispetto all'analisi strutturale FEM. Gli strumenti di simulazione del vento in RFEM 6 ti permettono di creare un modello appropriato per la simulazione del vento con poco sforzo e un alto livello di controllo. Ti consentono di raggiungere un compromesso efficiente tra accuratezza e costi di calcolo.

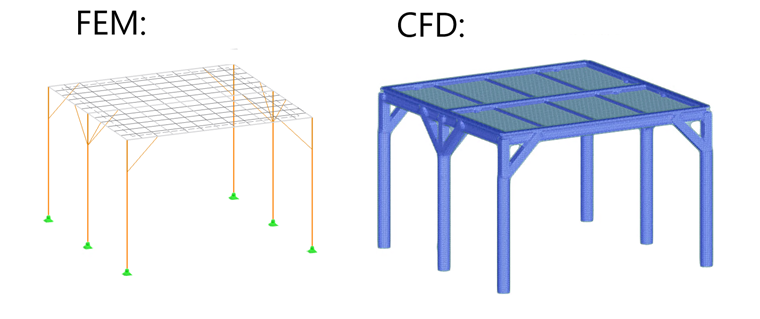

Un modello per l'analisi FEM strutturale è creato per soddisfare le richieste del FEM. Gli elementi sono rappresentati da elementi 1D, le superfici da una mesh FE 2D a metà-superficie. Le sezioni degli elementi o gli spessori delle superfici sono espressi solo tramite proprietà di rigidità, non nella loro topologia.
D'altra parte, il modello per la simulazione del vento CFD funziona creando un bordo parziale per il dominio di flusso; pertanto, la forma esterna del modello è importante. Non dovrebbe essere troppo dettagliata, perché il calcolo del flusso viene eseguito nel dominio 3D e qualsiasi dettaglio aumenta notevolmente il tempo di calcolo.
Le impostazioni globali predefinite nel tab "Impostazioni della mesh - Simulazione del vento" ti permettono di eseguire l'analisi CFD direttamente, senza bisogno di modifiche. Tuttavia, qualsiasi parametro delle impostazioni può essere modificato utilizzando "Tipi per la simulazione del vento". Le impostazioni per oggetti individuali possono essere create utilizzando l'opzione "Impostazioni specifiche della simulazione del vento".
