Per ottenere i migliori risultati dalla nostra simulazione numerica, è buona norma verificare alcuni aspetti importanti prima di avviare il calcolo. Questi sono discussi nelle seguenti sottosezioni.
Rilevamento di triangoli sovrapposti

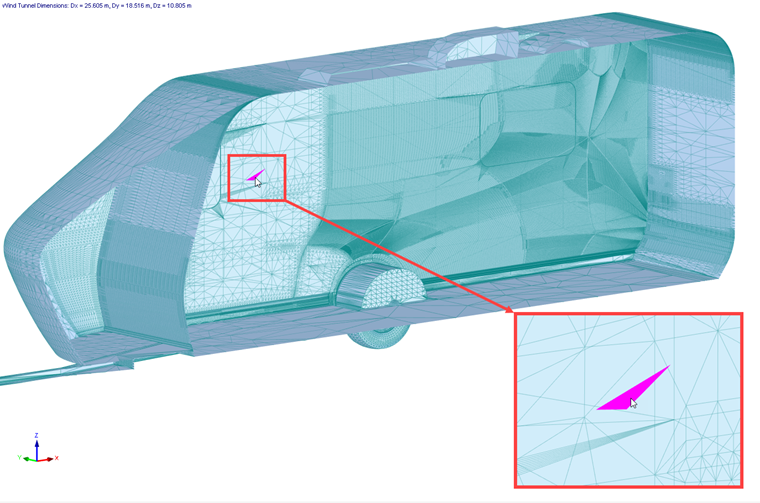

Il modello originale può contenere "double triangles", ovvero triangoli sovrapposti che giacciono sullo stesso piano; vedere image sotto.

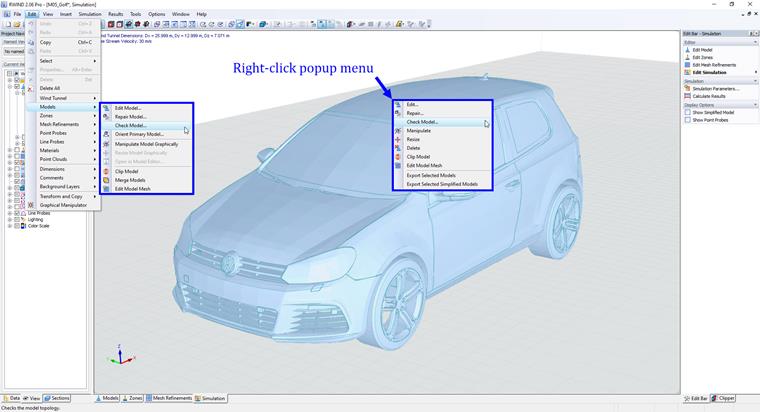

I triangoli sovrapposti possono portare a risultati errati, perché la pressione risultante può essere estrapolata a tutti questi triangoli e la forza totale di resistenza agente sul modello può aumentare a causa di questa pressione. Il controllo dei triangoli sovrapposti viene attivato automaticamente dopo l'importazione del modello (vedere il capitolo Import Models) oppure può essere eseguito manualmente dal menu; vedere Image sotto.

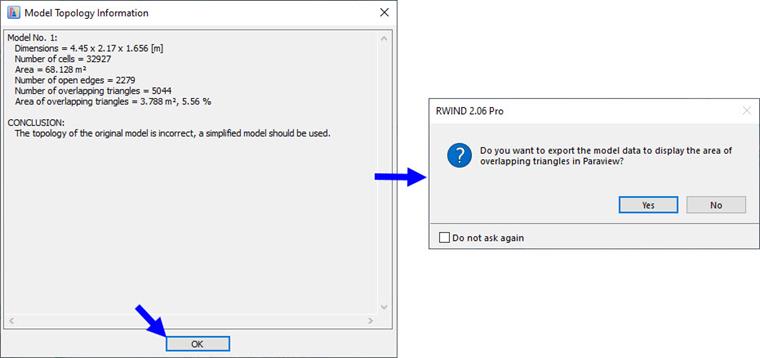

Quando si fa clic su Model Check, si apre una nuova finestra in cui si trovano la conclusione e le informazioni sul numero di triangoli sovrapposti e sulla loro area.
I dati del modello relativi ai triangoli sovrapposti possono essere esportati in un file e quindi visualizzati e analizzati in ParaView.
Tunnel del vento

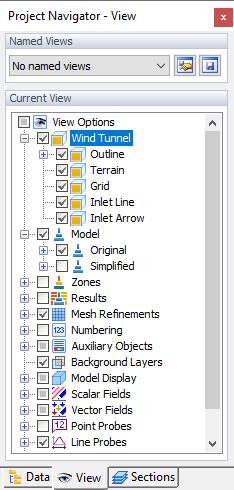

Il contorno del tunnel del vento viene visualizzato come una scatola attorno al modello al suo centro. È possibile verificare la direzione del vento, che è simboleggiata da una grande freccia rossa. Nel "Project Navigator" sono disponibili diverse opzioni per visualizzare alcuni elementi rilevanti per il tunnel del vento (vedere l'immagine Project Navigator). Il livello del terreno deriva dal valore definito nella sezione "Model Properties" della finestra "General Data".
Se necessario, è possibile regolare graficamente le dimensioni e la posizione del tunnel del vento oppure nella finestra di dialogo "Wind Tunnel" (vedere il capitolo Wind Tunnel). Assicurarsi che sia disponibile spazio sufficiente su tutti i lati del modello affinché l'aria possa fluire senza ostacoli.
Aperture
Se in RFEM 6 o RSTAB 9 avete chiuso aperture o fessure mediante i tipi Shrink Wrapping, potete verificare se sono adeguatamente chiuse nel modello RWIND 3. Se necessario, potete modificare le impostazioni nella finestra di dialogo Edit Model di RWIND 3.
Modello originale
Il modello originale è un modello creato in RFEM 6/RSTAB 9, importato da un file esterno oppure creato nel Model Editor in RWIND 3. La superficie esterna del modello (guscio esterno) è la parte più importante per l'aerodinamica esterna. Prima del calcolo, la superficie esterna del modello viene suddivisa in triangoli. La triangolazione della superficie del modello costituisce la base per la creazione del modello semplificato mediante una mesh di shrink-wrapping; il modello semplificato costituisce la base per la generazione della mesh a volumi finiti nello spazio attorno al modello. Il calcolo numerico viene eseguito in questa mesh a volumi finiti. Sebbene uno dei grandi vantaggi di RWIND 3 sia la possibilità di utilizzare un modello semplificato (shrink-wrapping), che elimina la maggior parte dei potenziali problemi, ogni calcolo numerico dovrebbe comunque essere preceduto almeno da un rapido controllo della correttezza della geometria del modello originale.
Prima di avviare la simulazione, occorre controllare la geometria del modello originale per assicurarsi che non sia troppo complessa per il nostro scopo e che non contenga parti non necessarie del modello (ad esempio superfici interne, partizioni e così via) che non sono importanti per la nostra simulazione numerica (aerodinamica esterna). Le superfici interne in un modello chiuso (volume chiuso) aumentano i requisiti computazionali sia in termini di dati sia di tempo, e possono portare a imprecisioni. Più la geometria è complessa, più tempo dovrebbe essere dedicato al controllo della mesh del modello originale e della mesh a volumi finiti generata. A tale scopo si utilizza lo strumento Mesh Inspector .
Modello semplificato
RWIND 3 dispone di un "Simplified Model", creato a partire dal modello originale RFEM 6 / RSTAB 9. Esso rappresenta una mesh speciale per definire il contorno del modello (vedere il capitolo Computational Mesh and Model Simplification per ulteriori informazioni).

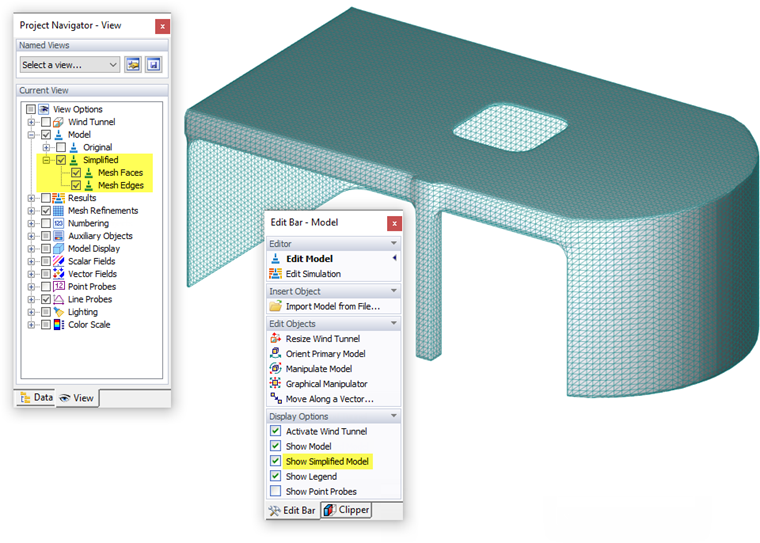

È possibile visualizzare il modello semplificato come segue:
- Selezionare l'opzione "Show Simplified Model" nel pannello.
- Selezionare l'opzione "Simplified" nel "View navigator" per la visualizzazione del modello.
Il grado di semplificazione è controllato dal "Level of detail" specificato nella finestra di dialogo "Edit Model". Il capitolo "General" include un esempio che mostra gli effetti di questo valore sul processo di "shrink-wrapping" applicato al modello. Se i contorni non sono rappresentati correttamente, è possibile regolare il livello. Quando si fa clic su
nella finestra di dialogo
Edit Model
, è possibile verificare immediatamente le modifiche e visualizzare il nuovo modello semplificato. Si noti che un modello molto dettagliato richiederà di conseguenza più tempo di calcolo.
