Os gráficos de resultados de barras também estão disponíveis para os resultados do dimensionamento de aço. Isso permite que você avalie as verificações em diagramas, como está acostumado com os resultados da análise estrutural.
Os gráficos de resultados podem ser acessados conforme descrito no capítulo Ergebnisverläufe do manual do RFEM. Você também pode usar o botão
disponível nas tabelas de resultados da categoria 'Dimensionamento de Aço' para objetos de barra.

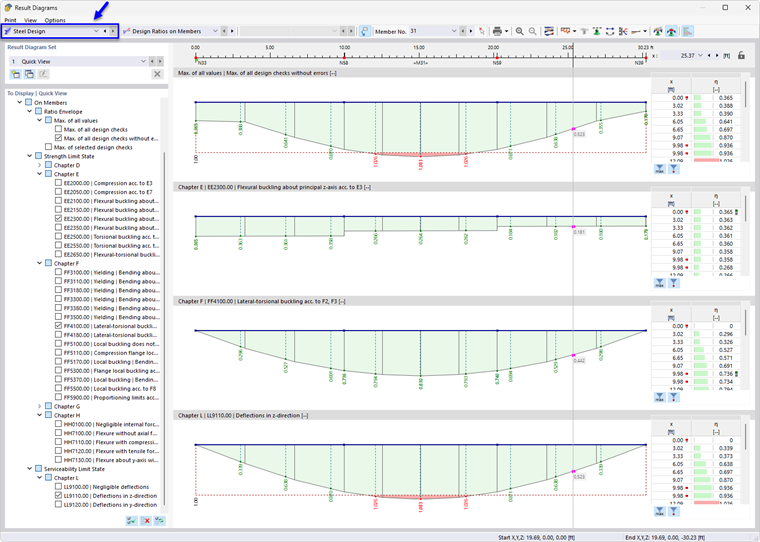

O diálogo 'Gráficos de Resultados' aparece. A categoria de resultados 'Dimensionamento de Aço' é predefinida.
Defina na seção 'Para exibir' as verificações cujos gráficos devem ser exibidos em diagramas. As opções de seleção para gráficos de barras correspondem às do 'Navegador - Resultados' (veja a imagem Exibir taxas de utilização por tipo de verificação em barras). Cada tipo de resultado é exibido em um diagrama separado.
Se você deseja verificar os resultados de outra barra, selecione seu número na lista 'Barra Nr.' ou use o botão
para seleção gráfica.
Na lista 'Taxas de Utilização em Barras', você também pode selecionar outro tipo de objeto.
Outras possibilidades são descritas no capítulo Ergebnisverläufe do manual do RFEM.
