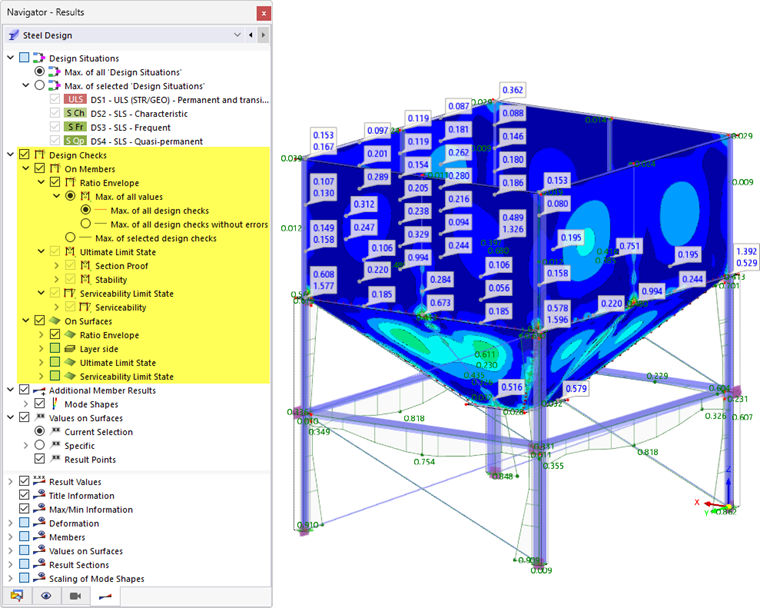

Na categoria do navegador Verificações, você pode definir quais verificações com respectivas utilizações serão exibidas nos objetos dimensionados. Você pode apresentar o envelope de todos os tipos de verificações ou as utilizações separadas por estado limite e tipo de verificação.
Utilização do Envelope

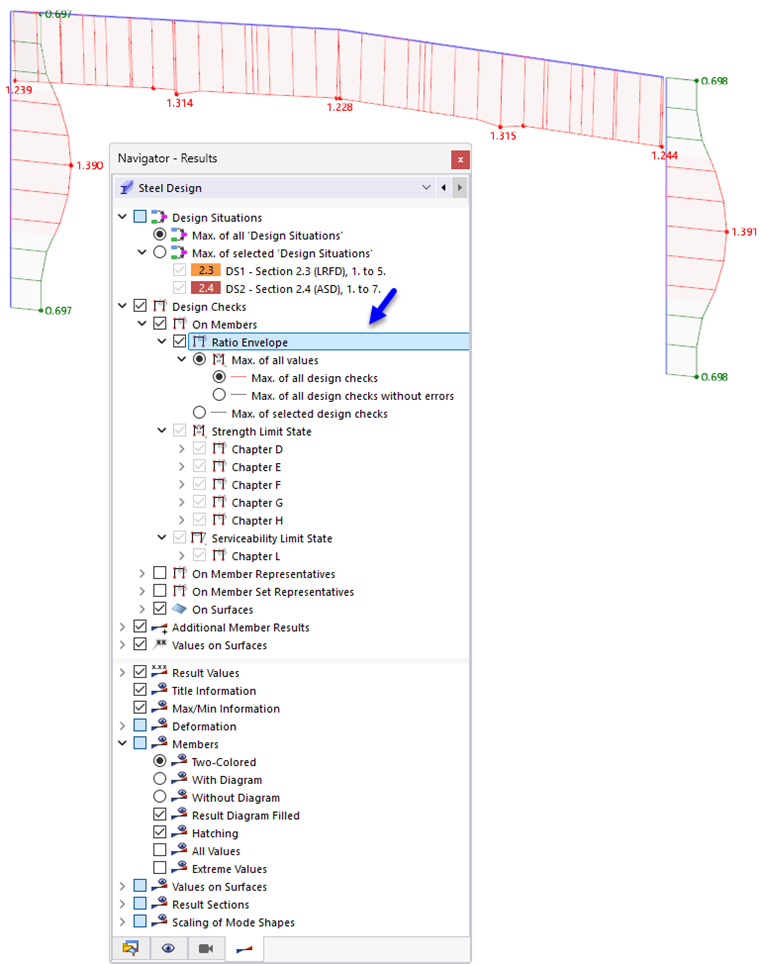

Em cada ponto do objeto dimensionado, as utilizações máximas de todas as verificações são exibidas. Como todos os tipos de verificações e estados limites são agrupados, os gráficos de resultados geralmente não são contínuos.
O envelope é adequado para obter uma visão geral rápida da utilização dos diferentes objetos e para documentar. Erros na apresentação das verificações podem ser ignorados se o conjunto de verificações válidas deve ser apresentado. Para isso, você também pode usar a opção 'Máx. de todas as verificações sem erros'.
Se apenas certas verificações devem ser consideradas para o envelope, ative a opção 'Máx. de todas as verificações selecionadas'. Você pode então escolher os tipos de verificações relevantes.

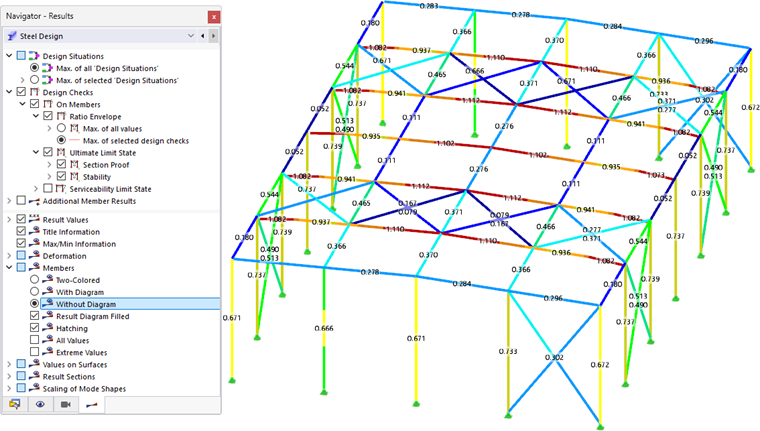

Para uma visão geral de áreas críticas em uma estrutura de barras, o modo de apresentação Sem diagrama é recomendável. As utilizações são exibidas como linhas coloridas de acordo com a escala de cores no Steuerpanel. Você pode usar esta opção quando o envelope ou um único tipo de resultado for exibido.
Utilização por Estado Limite e Tipo de Verificação
Os resultados podem ser exibidos especificamente para cada estado limite com os tipos de verificação individuais.

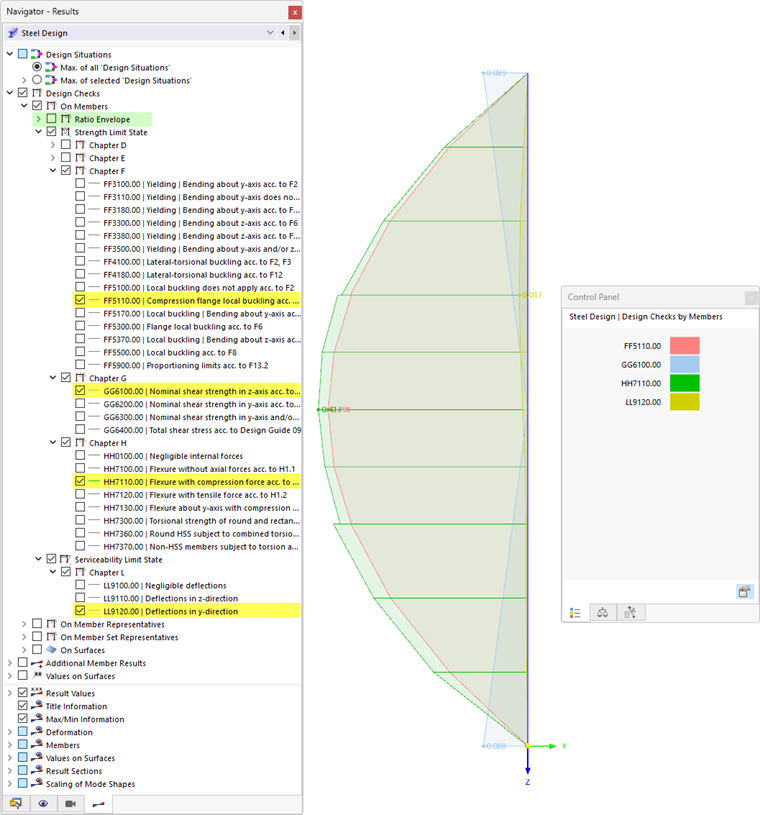

Para barras, a utilização máxima dos resultados para os tipos de verificações selecionados é exibida em cada ponto. Com esta opção, você pode ler qual tipo de verificação é dominante em um ponto específico.
Os resultados selecionados são apresentados simultaneamente no modelo. No painel de controle, você pode ler e ajustar, se necessário, as cores dos tipos de verificação (veja o capítulo Steuerpanel do manual do RFEM).

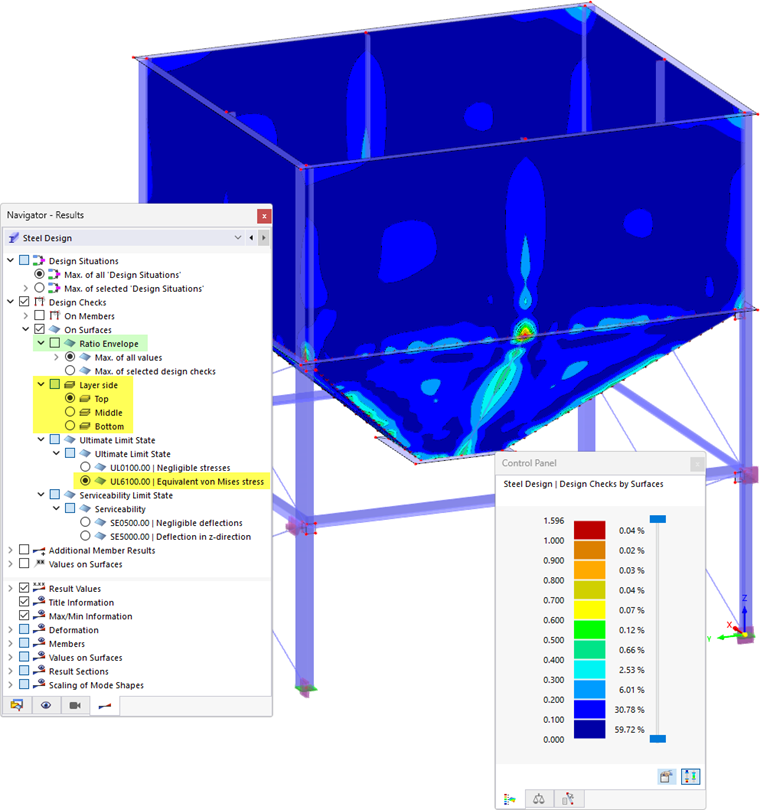

Para superfícies, as utilizações são exibidas como isosuperfícies.
Você também pode selecionar o lado da camada cujos resultados devem ser exibidos:
- Superior
- Meio
- Inferior
Note que: Se o eixo z local nas Informações Básicas do Modelo estiver orientado para baixo, o lado superior está na direção do eixo z negativo da superfície (−z), e o lado inferior está na direção do eixo z positivo (+z). Se o eixo z local nas informações básicas estiver orientado para cima, esta definição é invertida.
