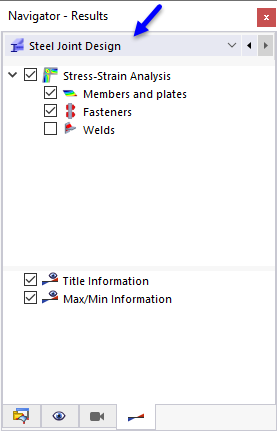

Pour l’évaluation et la documentation des résultats de vérification, une représentation graphique est disponible. Pour cela, vous pouvez utiliser l'affichage des résultats sur le modèle. Le Navigateur - Résultats est aligné sur les catégories de résultats du module complémentaire. Les résultats des composants sont gérés sous le type de résultat Vérification des assemblages acier dans la liste du navigateur.
Dans la fenêtre de travail, les mêmes options de sélection et d’évaluation que pour l’analyse statique sont disponibles, par exemple pour afficher les visibilités.
Le Panneau de contrôle est également adapté aux résultats de vérification des assemblages en acier.

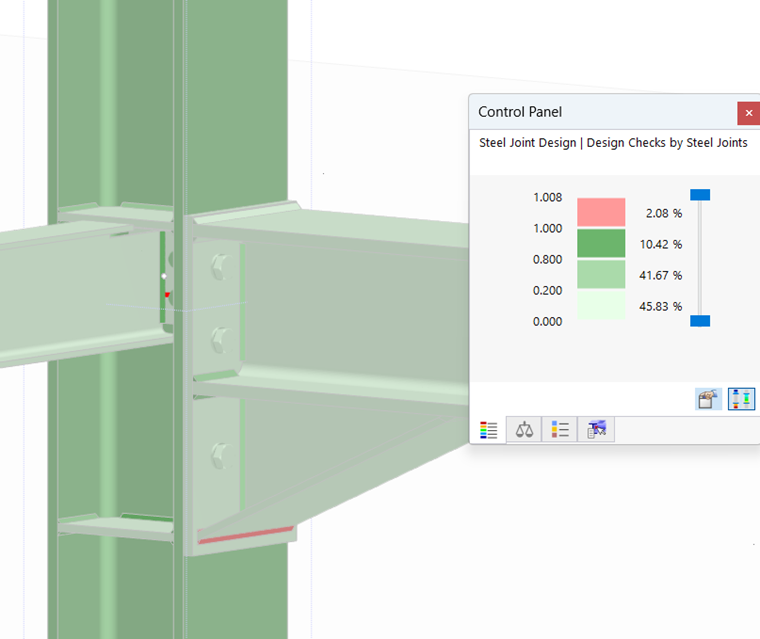

Contrairement à l’analyse statique, seules quatre couleurs sont utilisées pour les résultats. Avec cette gradation de couleurs, vous avez une bonne vue d’ensemble des ratios de vérification des composants. Les couleurs standard signifient :
|
Ratio de vérification faible ou inexistant (jusqu’à 20 %) |
|
Ratio de vérification moyen (20 % à 80 %) |
|
Ratio de vérification élevé (80 % à 100 %) |
|
Ratio de vérification dépassé (plus de 100 %) |
Vous pouvez à tout moment changer le panneau sur les onze couleurs standard de RFEM. Cliquez sur l’une des couleurs dans le panneau pour appeler la boîte de dialogue Modifier les couleurs des résultats .
Le panneau de contrôle vous permet également, comme pour l’analyse statique, de définir les Objets pour l’affichage des résultats.

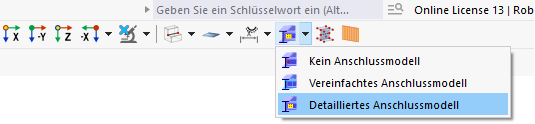

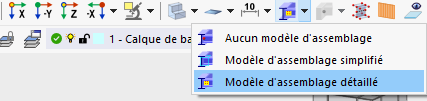

Les résultats graphiques ne sont pas affichés sur le modèle d’assemblage simplifié. Si vous ne voyez pas de résultats sur le nœud d’assemblage, définissez l’option Modèle d’assemblage détaillé dans le menu déroulant
en haut à droite de la barre d’outils.
