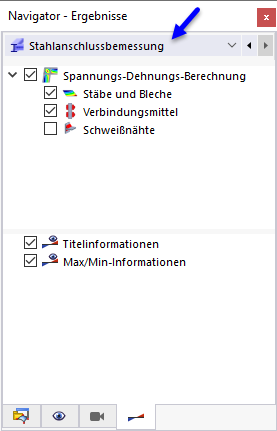

Die Auswertung und auch die Dokumentation der Bemessungsergebnisse erfolgt in der Regel grafisch. Hierzu können Sie die Ergebnisdarstellung am Modell nutzen. Der Navigator - Ergebnisse ist dabei an die Ergebniskategorien des Bemessungs-Add-Ons angeglichen. Die Ergebnisse der Komponenten werden unter dem Ergebnistyp Stahlanschlussbemessung in der Liste des Navigators verwaltet.
Im Arbeitsfenster bestehen die gleichen Selektions- und Auswertungsmöglichkeiten wie für die statische Analyse, beispielsweise Sichtbarkeiten darstellen.
Das Steuerpanel ist ebenfalls auf die Ergebnisse der Stahlanschlussbemessung abgestimmt.

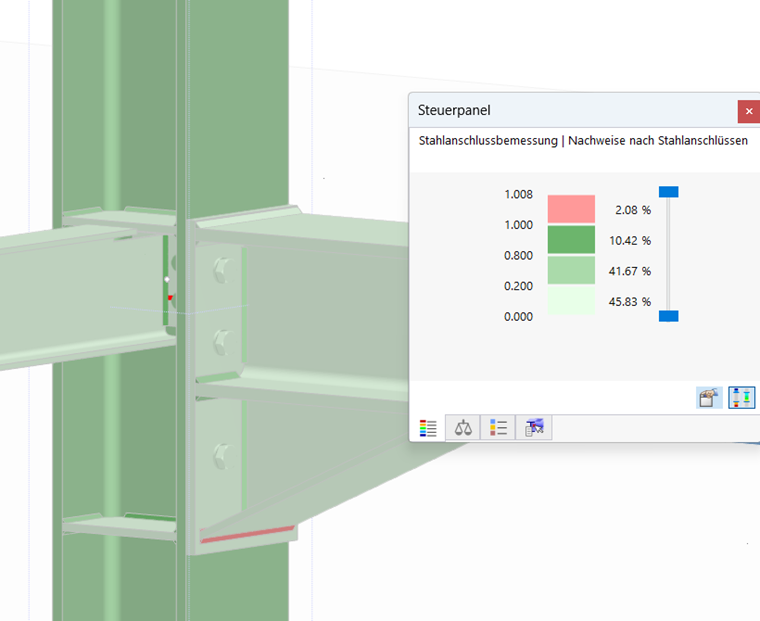

Anders als bei der statischen Analyse werden nur vier Farben für die Ergebnisse verwendet. Mit dieser Farbabstufung haben Sie einen guten Überblick über die Ausnutzungen der Komponenten. Die Standardfarben bedeuten:
|
Keine oder nur geringe Ausnutzungen (bis 20 %) |
|
Mittlere Ausnutzungen (20 % bis 80 %) |
|
Hohe Ausnutzungen (80 % bis 100 %) |
|
Überschrittene Ausnutzungen (über 100 %) |
Sie können das Panel jederzeit auf die elf Standardfarben von RFEM umstellen. Klicken Sie hierzu auf eine der Farben im Panel, um den Dialog Ergebnisfarben bearbeiten aufzurufen.
Im Steuerpanel können Sie auch – wie Sie es von der statischen Analyse her kennen – die Objekte für die Ergebnisanzeige festlegen.
Wichtig

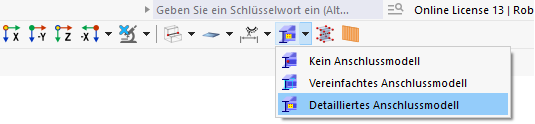

Die grafischen Ergebnisse werden nicht am vereinfachten Anschlussmodell dargestellt. Falls Sie keine Ergebnisse am Anschlussknoten sehen, stellen Sie in der Listenschaltfläche
rechts oben in der Symbolleiste die Option Detailliertes Anschlussmodell ein.
