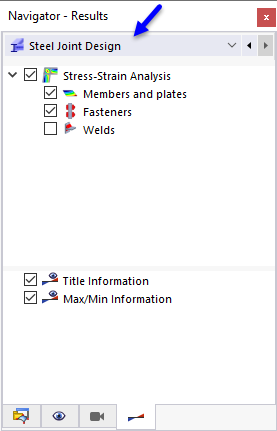

Per la valutazione e anche la documentazione dei risultati di progettazione è disponibile una rappresentazione grafica. A tal fine, è possibile utilizzare la visualizzazione dei risultati sul modello. Il Navigatore - Risultati è adattato alle categorie dei risultati del componente aggiuntivo di progettazione. I risultati dei componenti sono gestiti sotto il tipo di risultato Progettazione di giunti in acciaio nella lista del navigatore.
Nella finestra di lavoro ci sono le stesse possibilità di selezione e valutazione come per l'analisi statica, ad esempio visualizzazioni di visibilità.

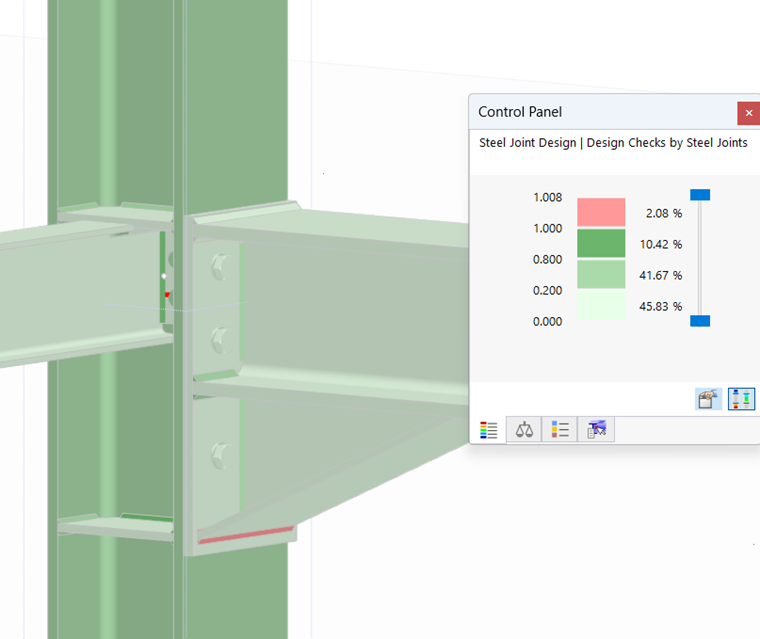

Il Pannello di controllo è anch'esso adattato ai risultati della progettazione dei giunti in acciaio.
Diversamente dall'analisi statica, vengono utilizzati solo quattro colori per i risultati. Con questa sfumatura di colori si ha una buona panoramica delle utilizzazioni dei componenti. I colori standard significano:
|
Nessuna o bassa utilizzazione (fino al 20%) |
|
Utilizzazione media (20% fino all'80%) |
|
Alta utilizzazione (80% fino al 100%) |
|
Utilizzazione superata (oltre il 100%) |
È possibile passare in qualsiasi momento ai undici colori standard di RFEM. Cliccare su uno dei colori nel pannello per richiamare la finestra di dialogo Modifica colori dei risultati .
Nel pannello di controllo è possibile anche – come conosciuto dall'analisi statica – impostare gli Oggetti per la visualizzazione dei risultati.

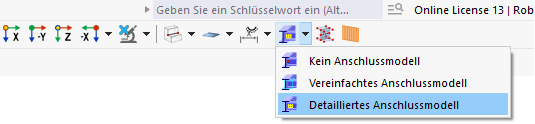

I risultati grafici non sono mostrati sul modello semplificato del giunto. Se non vedete i risultati sul nodo di connessione, impostate l'opzione Modello dettagliato di giunto nel pulsante a lista
in alto a destra nella barra degli strumenti.
