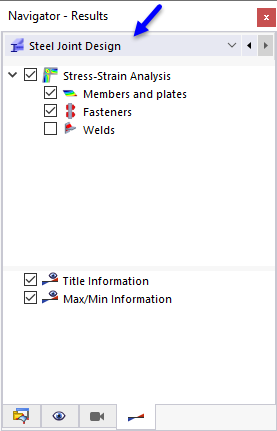

Pro grafické zobrazení posudků a také dokumentaci výsledků návrhu je k dispozici odpovídající reprezentace. Můžete k tomu využít zobrazení výsledků na modelu. Navigátor výsledků je v souladu s kategoriemi výsledků přídavného modulu pro dimenzování. Výsledky jednotlivých komponent se spravují pod typem výsledků "Posouzení ocelového spoje" v seznamu navigátoru.
V pracovním okně jsou k dispozici stejné možnosti selekce a vyhodnocení jako pro statickou analýzu, například zobrazení viditelností.

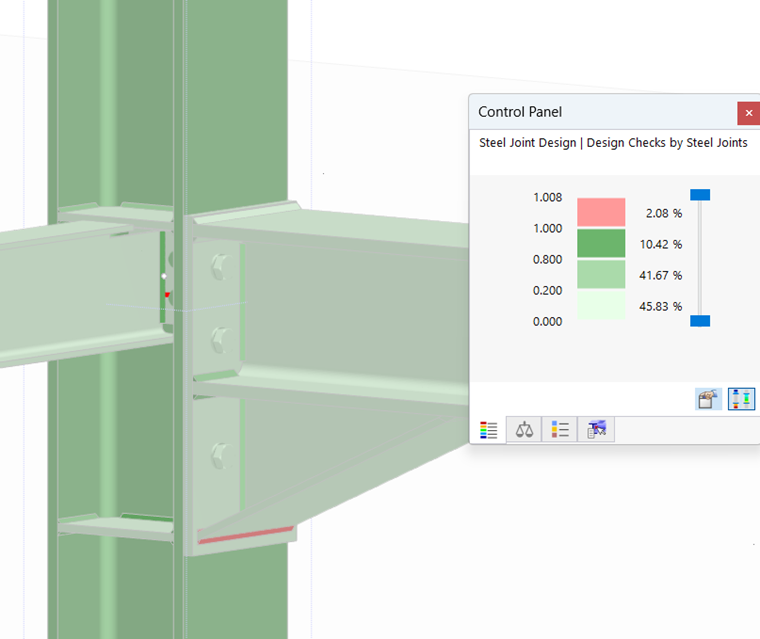

Také Ovládací panel je přizpůsoben výsledkům posouzení ocelového spoje.
Na rozdíl od statické analýzy se pro výsledky používají pouze čtyři barvy. Tento barevný odstup vám poskytuje dobrý přehled o využití komponent. Standardní barvy znamenají:
|
Žádné nebo jen malé využití (až 20 %) |
|
Střední využití (20 % až 80 %) |
|
Vysoké využití (80 % až 100 %) |
|
Překročené využití (nad 100 %) |
Panel můžete kdykoli přepnout na jedenáct standardních barev RFEM. Kliknutím na jednu z barev na panelu otevřete dialog Upravit barvy výsledků .
V ovládacím panelu můžete také – jak jste zvyklí ze statické analýzy – stanovit objekty pro zobrazení výsledků.

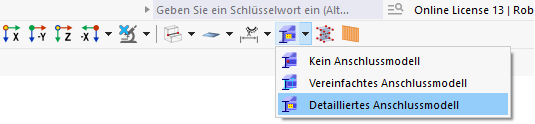

Grafické výsledky nejsou zobrazeny na zjednodušeném modelu spoje. Pokud nevidíte žádné výsledky na uzlu spoje, nastavte v rozbalovací nabídce
vpravo nahoře na panelu nástrojů možnost "Detailní model spoje".
