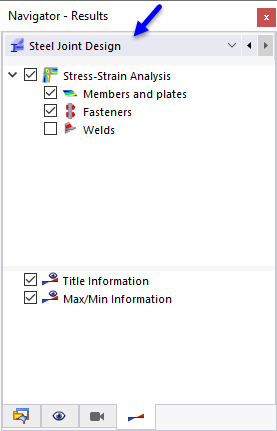

Para la evaluación y también la documentación de los resultados de dimensionamiento, está disponible una representación gráfica. Para ello, puede utilizar la representación de los resultados en el modelo. El Navegador - Resultados está alineado con las categorías de resultados del Add-On de dimensionamiento. Los resultados de los componentes se gestionan bajo el tipo de resultado Dimensionamiento de conexión de acero en la lista del navegador.
En la ventana de trabajo, existen las mismas opciones de selección y evaluación que para el análisis estático, por ejemplo, visualización de visibilidades.

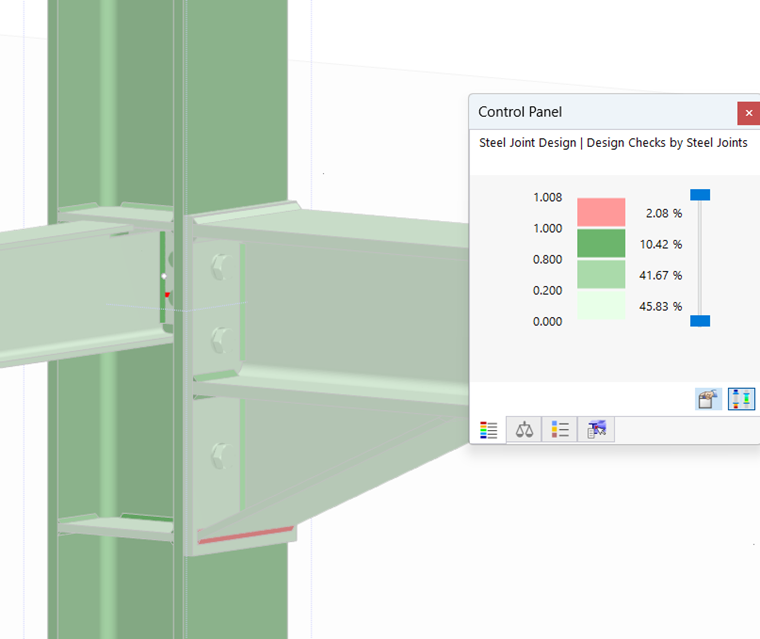

El Panel de control también está ajustado a los resultados del dimensionamiento de conexión de acero.
A diferencia del análisis estático, solo se utilizan cuatro colores para los resultados. Con esta graduación de colores, tiene una buena visión general de las utilizaciones de los componentes. Los colores estándar significan:
|
Ninguna o solo leves utilizaciones (hasta el 20 %) |
|
Utilizaciones medias (20 % hasta el 80 %) |
|
Altas utilizaciones (80 % hasta el 100 %) |
|
Utilizaciones excedidas (más del 100 %) |
Puede cambiar el panel en cualquier momento a los once colores estándar de RFEM. Haga clic en uno de los colores en el panel para abrir el diálogo Editar colores de resultados .
En el panel de control, también puede – como lo conoce del análisis estático – definir los Objetos para la visualización de los resultados.

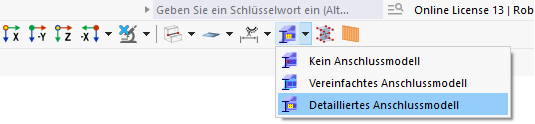

Los resultados gráficos no se muestran en el modelo de conexión simplificado. Si no ve resultados en el nodo de conexión, configure en el botón desplegable
en la esquina superior derecha de la barra de herramientas la opción Modelo de conexión detallado.
