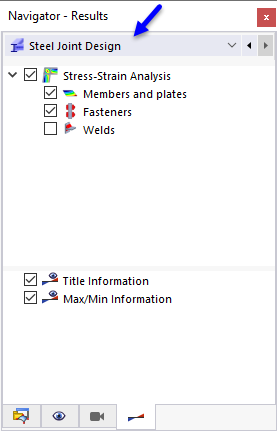

Dla oceny i również dokumentacji wyników obliczeń dostępna jest graficzna prezentacja. Można wykorzystać tu wizualizację wyników na modelu. Nawigator - Wyniki jest dostosowany do kategorii wyników dodatku do obliczeń. Wyniki komponentów są zarządzane w nawigatorze pod typem wyniku Obliczenia połączeń stalowych.
W oknie roboczym dostępne są te same możliwości selekcji i oceny, co przy analizie statycznej, na przykład wyświetlanie widoczności.

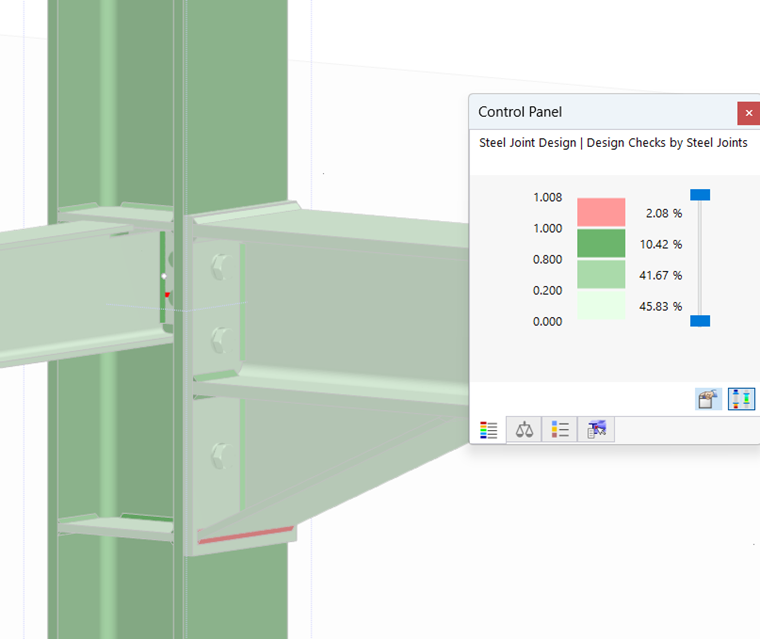

Panel sterowania jest również dostosowany do wyników obliczeń połączeń stalowych.
W przeciwieństwie do analizy statycznej używane są tylko cztery kolory dla wyników. Z tą gradacją kolorów można uzyskać dobry przegląd wykorzystania komponentów. Standardowe kolory oznaczają:
|
Brak lub niewielkie wykorzystanie (do 20 %) |
|
Średnie wykorzystanie (20 % do 80 %) |
|
Wysokie wykorzystanie (80 % do 100 %) |
|
Przekroczone wykorzystanie (ponad 100 %) |
Panel można w każdej chwili przełączyć na jedenaście standardowych kolorów RFEM. Kliknij kolor w panelu, aby otworzyć okno dialogowe Edytuj kolory wyników .
W panelu sterowania można również, jak w przypadku analizy statycznej, określić obiekty do wyświetlania wyników.

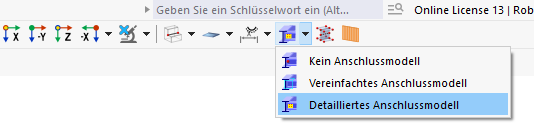

Graficzne wyniki nie są przedstawiane na uproszczonym modelu połączenia. Jeśli nie widzisz wyników w węźle połączenia, przestaw opcję na Szczegółowy model połączenia w przycisku listy
w prawym górnym rogu paska narzędzi.
