Prvky

Prvky jsou nezbytné pro výpočet metodou posouzení 'Analýza tenkostěnných konstrukcí' a pro výpočet efektivního průřezu.

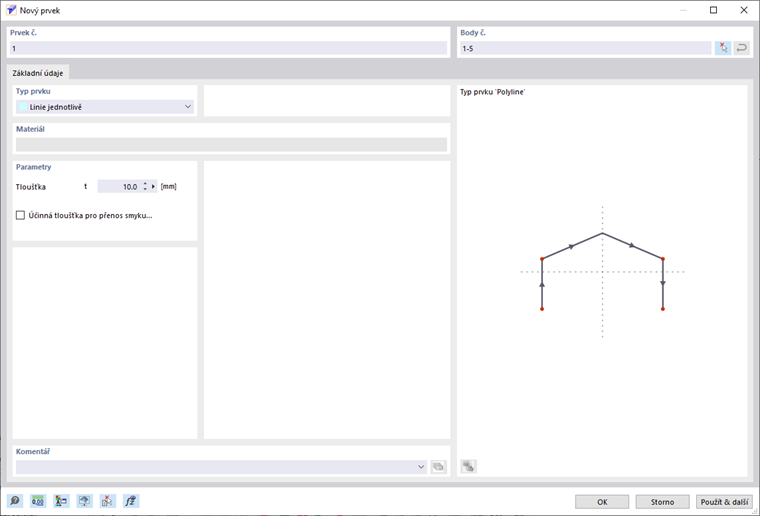

Dialog 'Nový prvek'

Poloha jednotlivých prvků je určena jejich počátečními a koncovými body. Pro složité typy prvků jsou zapotřebí další mezilehlé body.

Prvky lze vzájemně spojovat pouze v jejich počátečních a koncových bodech. Pokud se prvky kříží, aniž by měly společný bod, není mezi nimi žádné spojení.

Prvky, s výjimkou nulových prvků, musí být vždy umístěny v dílu. Tento díl musíte při zadávání prvku nejprve vytvořit v dialogu. Při grafickém zadávání prvků se díl naopak vytváří současně. Díl je při výpočtu metodou posouzení 'Analýza tenkostěnných konstrukcí' a pro výpočet efektivního průřezu zohledněn pouze tehdy, pokud se v tomto dílu nachází alespoň jeden prvek.

Číslo prvku je přidělováno automaticky, lze jej však změnit. Na pořadí při číslování nezáleží. Číslování nemusí být souvislé; mezery v číslování jsou přípustné.

Základní údaje

Karta Základní údaje spravuje základní parametry prvku.

Typ prvku

V seznamu jsou k dispozici různé typy prvků.

Typy prvků

Přímka

Dialog 'Nový prvek' je zobrazen na obrázku Dialog 'Nový prvek'.

Přímka je definována počátečním a koncovým bodem. Představuje přímé spojení mezi těmito dvěma body.

Při grafickém zadávání pomocí tlačítka můžete jako definiční body vybrat existující body, body rastru nebo referenční objekty. Body však můžete také volně umístit do pracovní roviny.

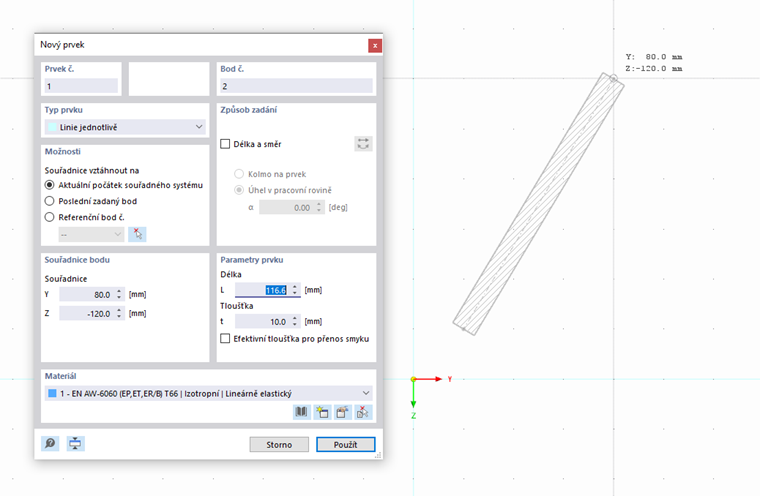

Grafické nastavování prvků

Oblouk

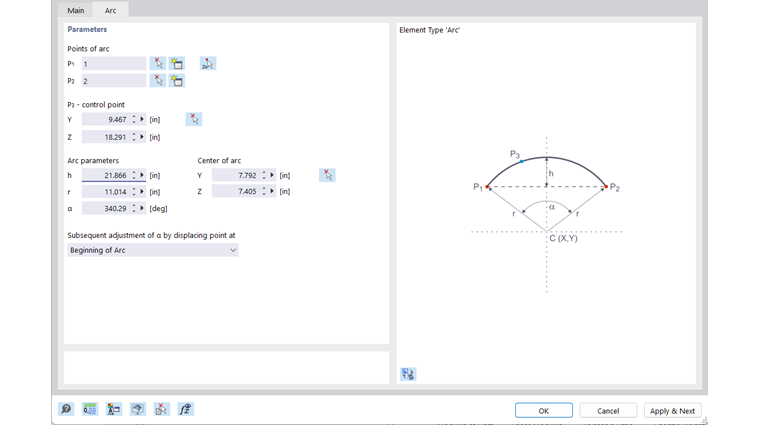

Dialog "Nový prvek", záložka "Oblouk"

Oblouk je definován třemi body. Na kartě 'Oblouk' můžete zadat počáteční bod P₁, koncový bod P₂ a kontrolní bod P₃, graficky je vybrat nebo vytvořit nové. Grafika znázorňuje pořadí bodů.

Ze tří bodů určí RSECTION 'parametry oblouku': vzepětí h, poloměr r, úhel rozevření α a střed oblouku. Pokud změníte některý parametr, souřadnice bodů se odpovídajícím způsobem upraví. Při změně úhlu rozevření můžete pomocí seznamu určit, který ze tří definičních bodů se má posunout.

Pokud oblouk definujete graficky pomocí tlačítka , můžete body vybrat nebo nově umístit přímo v pracovním okně.

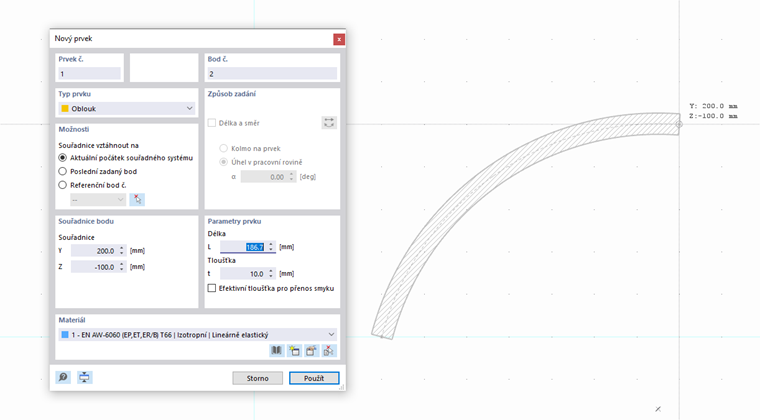

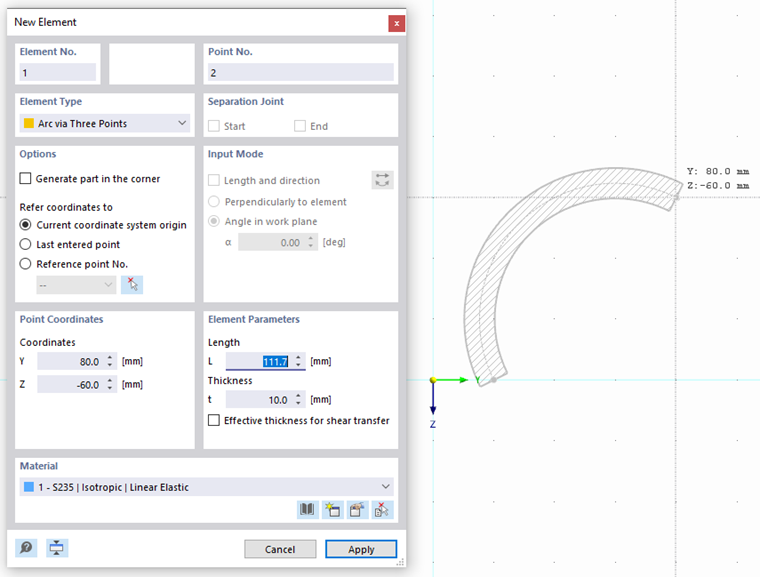

Grafické nastavení obloukového prvku

Kruh

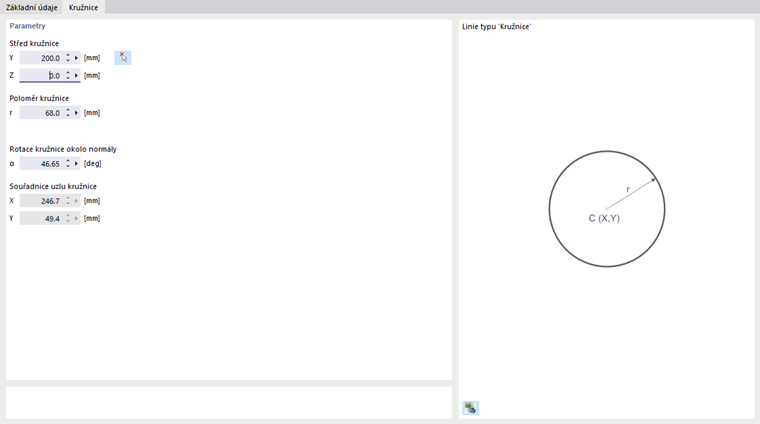

Dialog "Nový prvek", záložka "Kruh"

Kruh je definován svým středem a poloměrem. Na kartě 'Kruh' můžete zadat souřadnice středu kruhu nebo je určit graficky a zadat poloměr kruhu.

Pokud kruh definujete graficky pomocí tlačítka , můžete střed a poloměr určit v pracovním okně kliknutím na příslušné body.

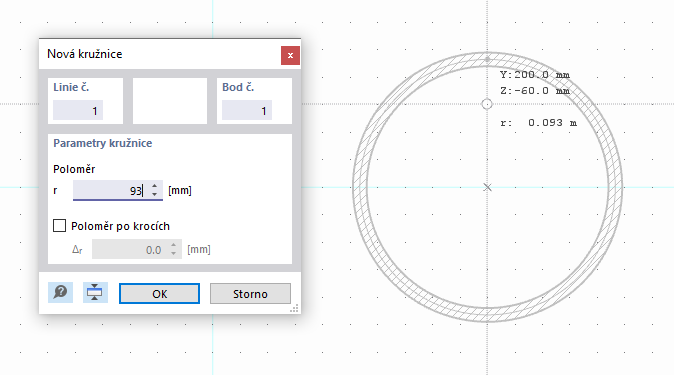

Grafické zadání kruhového prvku

Elipsa

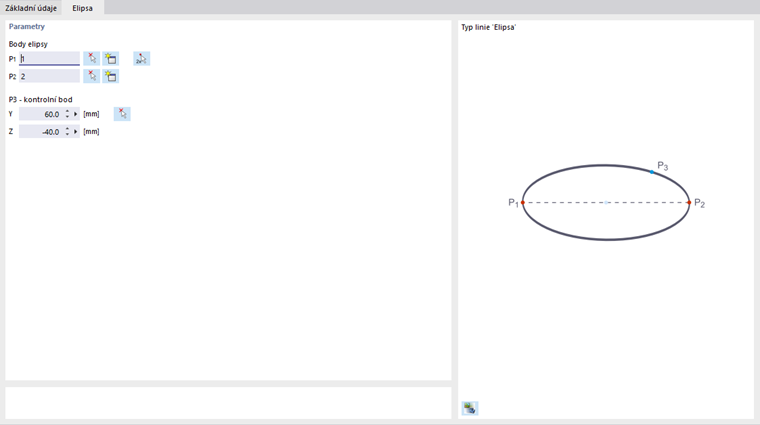

Dialog 'Nový prvek', Záložka 'Elipsa'

Pro definici elipsy jsou zapotřebí tři body. Na kartě 'Elipsa' můžete zadat, graficky vybrat nebo nově definovat body P₁ a P₂ pro určení hlavní osy elipsy. Kontrolní bod P₃ popisuje délku vedlejší osy.

Parabola

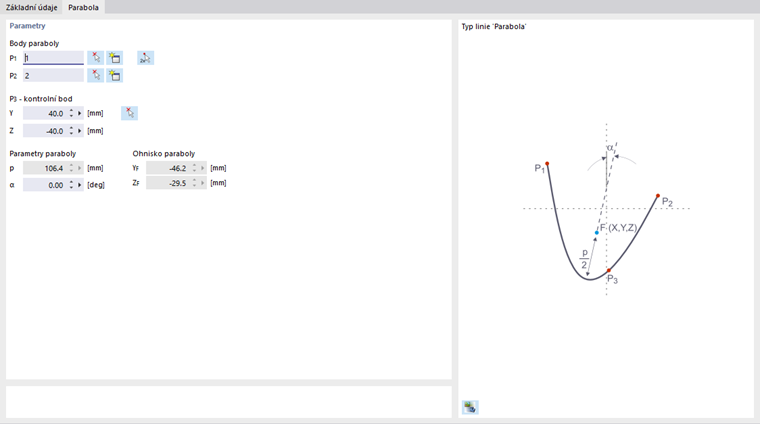

Dialog 'Nový prvek', záložka 'Parabola'

Tento typ prvku umožňuje vytvořit kuželosečku. Za tímto účelem určete na kartě dialogu 'Parabola' dva koncové body paraboly a kontrolní bod. Z těchto údajů určí RSECTION parametry paraboly a ohnisko.

Pokud parabolu definujete graficky pomocí tlačítka , můžete body určit kliknutím v pracovním okně nebo je definovat nově.

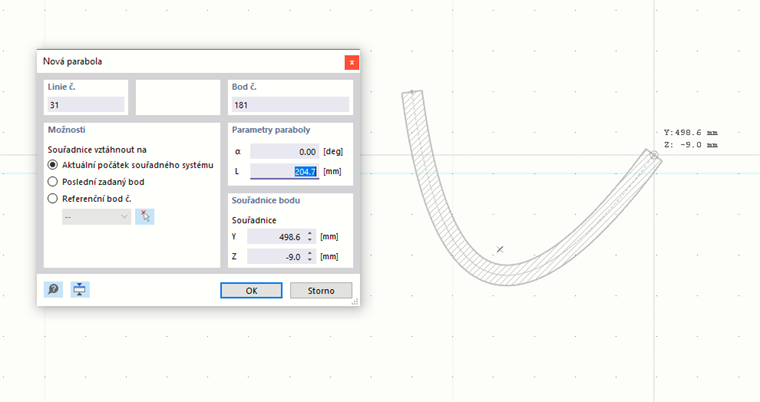

Grafické zadání parabolického prvku

NURBS křivka

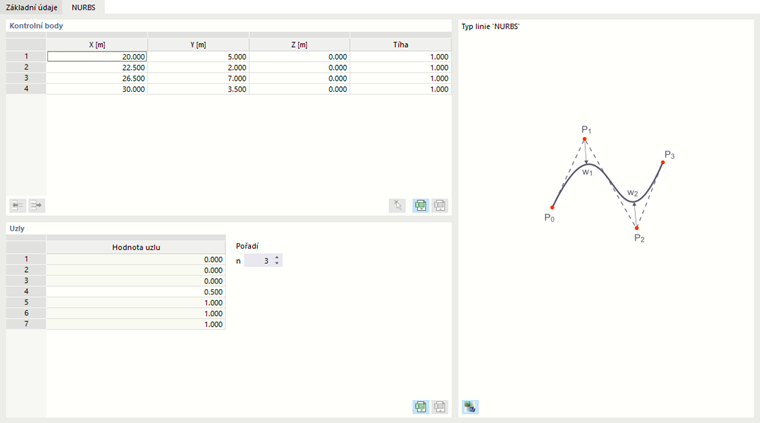

Dialog 'Nový prvek', Záložka 'NURBS'

Pomocí NURBS křivek (non-uniform rational B-Splines) lze modelovat libovolné křivkové prvky.

NURBS křivky můžete definovat graficky pomocí tlačítka tak, že postupně určíte kontrolní body kliknutím myši.

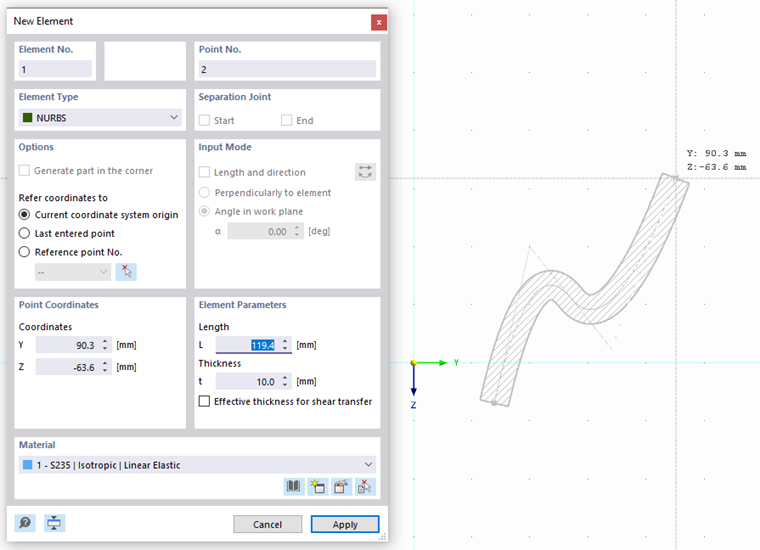

Grafické zadání prvku NURBS

Materiál

Při grafickém zadávání prvku můžete vybrat materiál ze seznamu již vytvořených materiálů, nebo jej upravit či nově definovat. Při zadávání prvku pomocí dialogu se materiál převezme z dílu.

Tloušťka

Skutečná tloušťka prvku se definuje v tomto vstupním poli.

Efektivní tloušťka pro přenos smyku

Efektivní tloušťka pro přenos smyku standardně odpovídá tloušťce prvku. Pokud zaškrtávací políčko aktivujete, můžete nastavit tloušťku pro přenos smyku odlišnou od skutečné tloušťky.

Dělicí spára

Pomocí dělicí spáry můžete jednotlivé prvky v místě jejich spojení od sebe oddělit. Tuto dělicí spáru lze nastavit jak na začátku, tak na konci prvku. Dělicí spáry jsou k dispozici výhradně u prvků typu "Přímka". Jsou důležité, aby se u svarových spojů přenášely síly pouze přes svary – a nikoli přímo přes samotné sousední prvky.

Informace | Analytické

Tato část nabízí přehled důležitých vlastností prvku, jako je plocha a délka.
