Elementos

Elementos son necesarios para el cálculo con el método de comprobación 'Análisis de estructuras de paredes delgadas' así como para el cálculo de la sección eficaz.

La posición de cada elemento se determina por sus puntos inicial y final. Para tipos de elementos complejos se requieren puntos intermedios adicionales.

Información

La dirección del elemento, que resulta del orden de los puntos inicial y final, afecta a los signos de los momentos estáticos y de las tensiones tangenciales. La dirección positiva del flujo de cortante, representada por las flechas en el gráfico de momentos estáticos, la define el programa automáticamente.

Para cambiar la dirección del elemento, haga clic con el botón derecho del ratón sobre el elemento y luego seleccione Invertir orientación del elemento en el menú contextual.

Los elementos solo pueden conectarse entre sí en sus puntos inicial y final. Si los elementos se cruzan sin compartir un punto, no existe conexión.

Los elementos, a excepción de los elementos nulos, siempre deben estar en una parte. Esta parte debe crearse previamente a través del diálogo al introducir un elemento. En la entrada gráfica de elementos, la parte se crea al mismo tiempo. Una parte solo se considera en el cálculo con el método de comprobación 'Análisis de estructuras de paredes delgadas' y para el cálculo de la sección eficaz si al menos un elemento está en esta parte.

Información

Se denominan elementos nulos a los elementos con un espesor t = 0. Con elementos nulos puede establecer una conexión rígida a cortante entre dos elementos sin considerar la superficie y la masa del elemento en las propiedades de la sección.

El número de elemento se asigna automáticamente, pero se puede cambiar. En la numeración, el orden no juega ningún papel. Tampoco tiene que ser consecutiva; se permiten huecos en la numeración.

Información

Puede adaptar el orden de los números de elementos en cualquier momento con las funciones Renumerar en el menú Herramientas.

Base

La pestaña Base gestiona los parámetros elementales del elemento.

Tipo de elemento

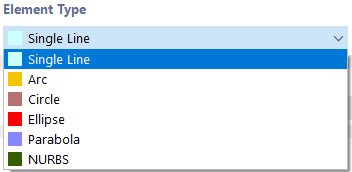

En la lista están disponibles diferentes tipos de elementos para seleccionar.

Línea simple

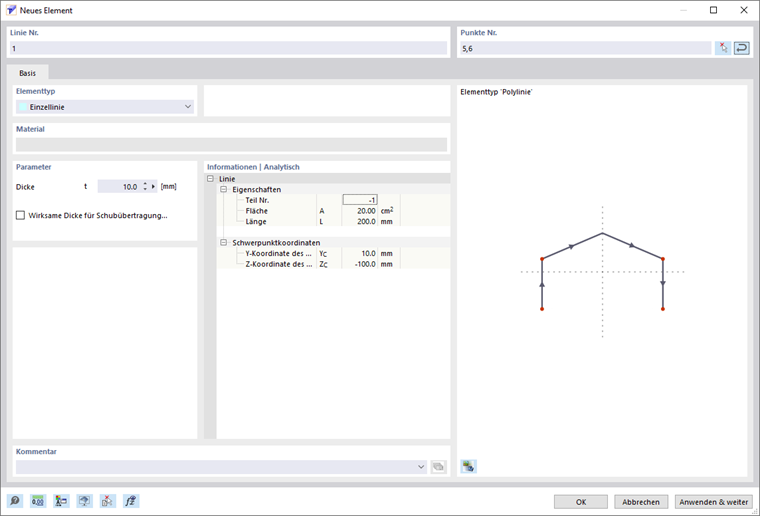

El diálogo 'Nuevo elemento' se muestra en la imagen Diálogo 'Nuevo Elemento'.

Una Línea simple está definida por un punto inicial y un punto final. Representa la conexión directa entre los dos puntos.

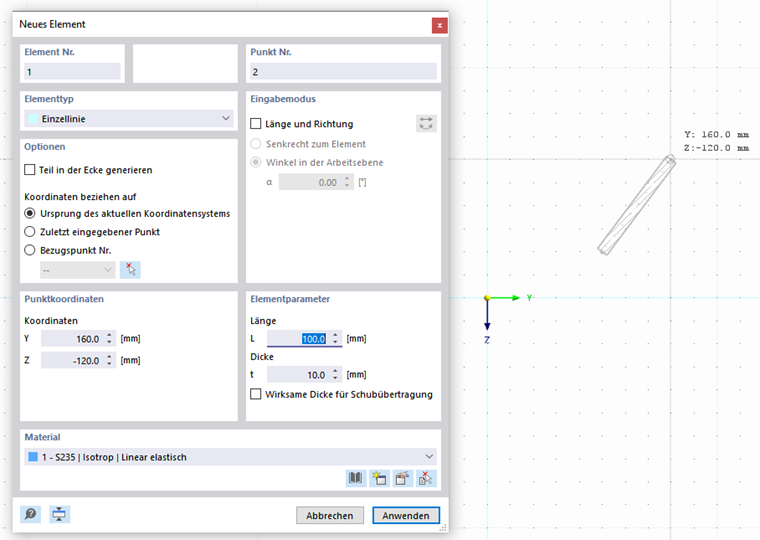

En la entrada gráfica a través del botón Nuevo elemento , puede seleccionar puntos existentes, puntos de rejilla u objetos de captura como puntos de definición. También puede colocar los puntos libremente en el plano de trabajo.

Arco

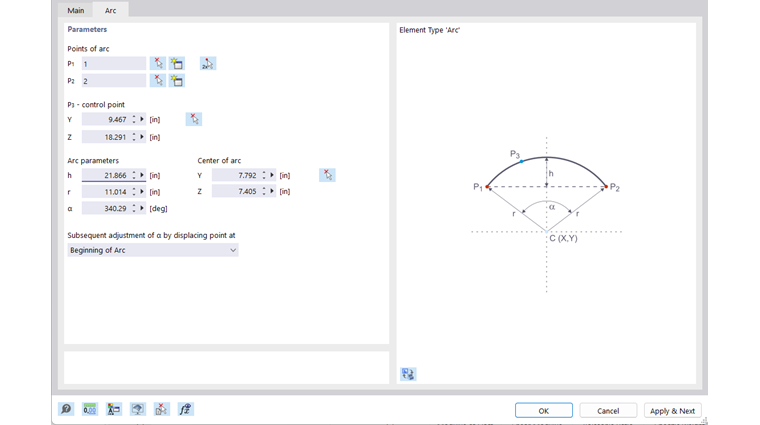

Un arco está definido por tres puntos. En la pestaña 'Arco' puede introducir, seleccionar gráficamente o crear de nuevo el punto inicial P1, el punto final P2 y el punto de control P3. El gráfico ilustra el orden de los puntos.

A partir de los tres puntos, RSECTION determina los 'Parámetros del arco': flecha h, radio r, ángulo de apertura α y centro del arco. Si se cambia un parámetro, las coordenadas de los puntos se ajustan en consecuencia. Al cambiar el ángulo de apertura, puede usar la lista para definir cuál de los tres puntos de definición se debe desplazar.

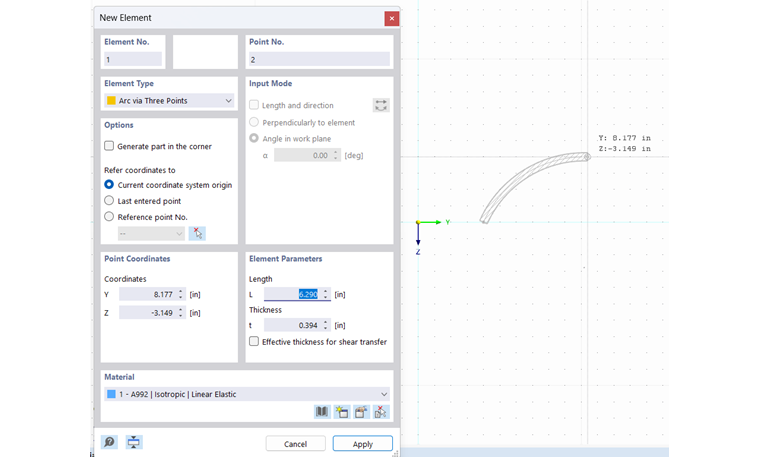

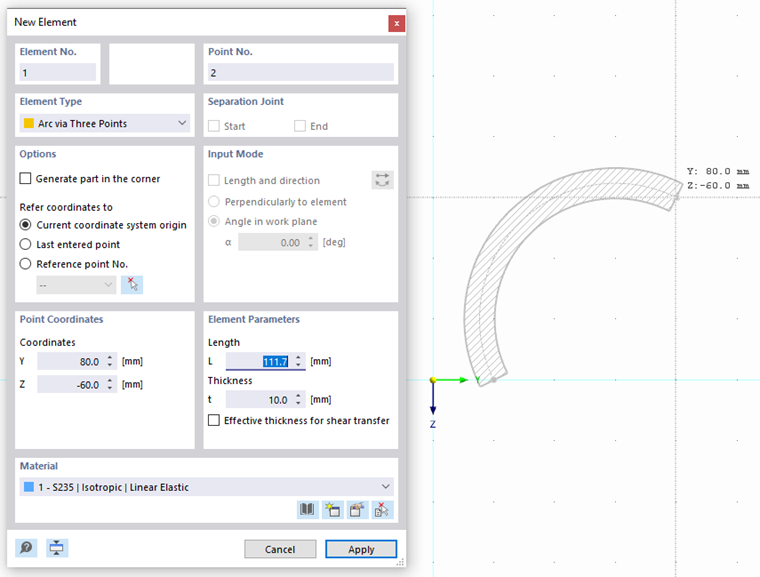

Si define el arco gráficamente a través del botón Nuevo elemento de arco , puede seleccionar o colocar de nuevo los puntos directamente en la ventana de trabajo.

Círculo

Un círculo está definido por su centro y el radio. En la pestaña 'Círculo' puede introducir las coordenadas del centro del círculo o definirlas gráficamente, así como especificar el radio del círculo.

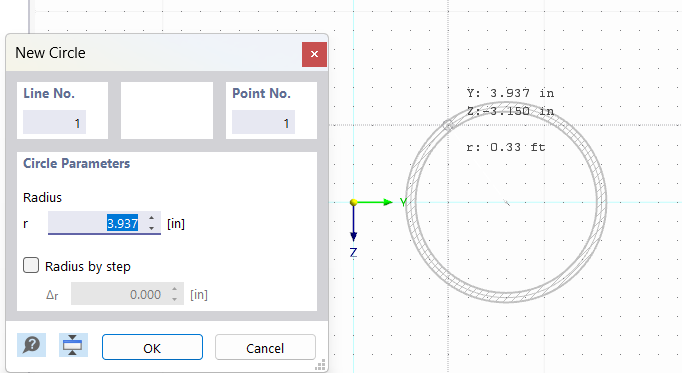

Si define el círculo gráficamente a través del botón Nuevo elemento circular , puede definir el centro y el radio en la ventana de trabajo haciendo clic en los puntos correspondientes.

Elipse

Para definir una elipse se requieren tres puntos. En la pestaña 'Elipse' puede introducir, seleccionar gráficamente o redefinir los dos puntos P1 y P2 para establecer el eje mayor de la elipse. El punto de control P3 describe la longitud del eje menor.

Parábola

Con este tipo de elemento se puede generar una curva de sección cónica. Para ello, defina en la pestaña del diálogo 'Parábola' los dos puntos finales de la parábola y el punto de control. A partir de estos datos, RSECTION determina los parámetros de la parábola y el punto focal.

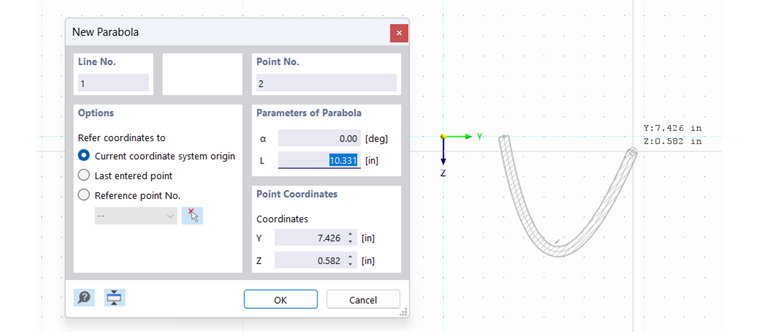

Si define la parábola gráficamente a través del botón Nuevo elemento parabólico , puede definir o colocar de nuevo los puntos en la ventana de trabajo haciendo clic.

NURBS

Con elementos NURBS (B-Splines racionales no uniformes) se pueden modelar elementos de curva arbitrarios.

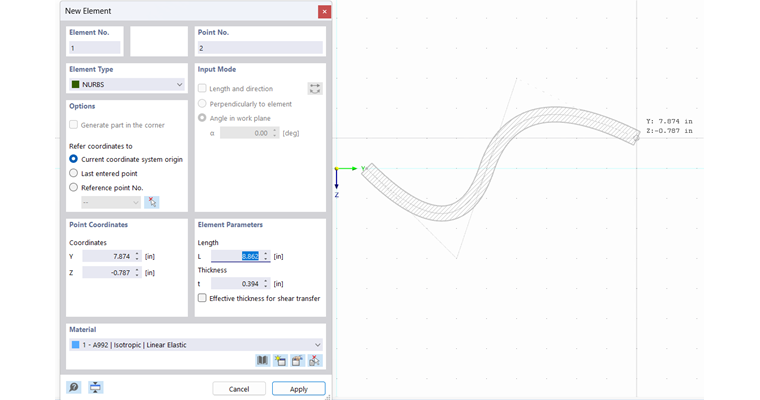

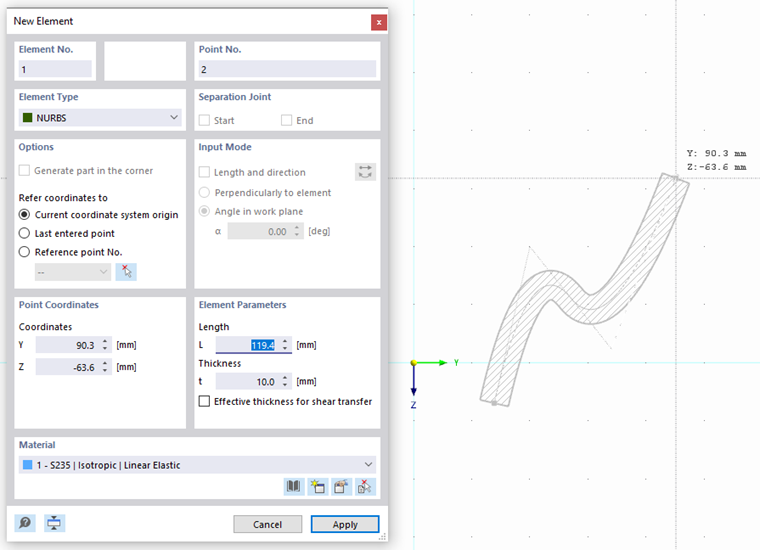

Puede definir elementos NURBS gráficamente a través del botón Nuevo elemento NURBS , definiendo los puntos de control uno tras otro con un clic del ratón.

Material

En la entrada gráfica de un elemento, puede seleccionar un material de la lista de los materiales ya creados, editarlo o definirlo de nuevo. Al introducir un elemento a través del diálogo, el material se adopta de la parte.

Espesor

El espesor real del elemento se debe definir en este campo de entrada.

Espesor eficaz para la transmisión del cortante

El espesor eficaz para la transmisión del cortante corresponde por defecto al espesor del elemento. Si activa la casilla de verificación, puede ajustar un espesor para la transmisión del cortante diferente del espesor real.

Información

El espesor eficaz para la transmisión del cortante de un elemento nulo debe ser mayor que cero.

Junta de separación

Con una junta de separación puede separar elementos individuales en su punto de unión. Esta junta de separación se puede definir tanto al inicio como al final de un elemento. Las juntas de separación solo están disponibles para elementos del tipo "Línea simple". Son importantes para que, en uniones soldadas, las fuerzas se transmitan solo a través de las soldaduras – y no directamente a través de los propios elementos adyacentes.

Información | Analítico

Esta sección ofrece una visión general de las propiedades importantes del elemento, como la superficie y la longitud.
