Elementy

Elementy są wymagane do obliczeń metodą 'Analiza konstrukcji cienkościennych' oraz do obliczeń przekroju efektywnego.

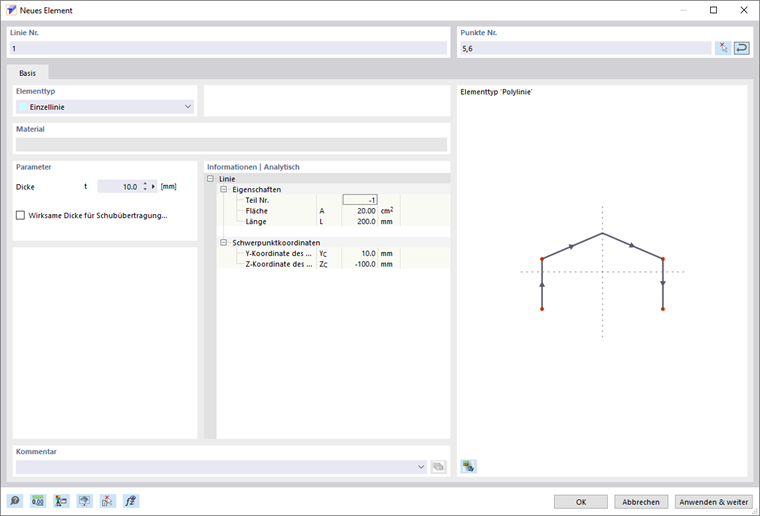

Okno dialogowe 'Nowy element'

Położenie poszczególnych elementów określa się za pomocą ich punktów początkowych i końcowych. Dla złożonych typów elementów wymagane są dodatkowe punkty pośrednie.

Elementy mogą być łączone ze sobą tylko w ich punktach początkowych i końcowych. Jeśli elementy przecinają się, nie mając wspólnego punktu, połączenie nie występuje.

Elementy, z wyjątkiem elementów zerowych, muszą zawsze leżeć w części. Część tę należy utworzyć wcześniej w oknie dialogowym podczas wprowadzania elementu. W przypadku graficznego wprowadzania elementów część jest tworzona automatycznie. Część jest uwzględniana w obliczeniach metodą 'Analiza konstrukcji cienkościennych' oraz do obliczeń przekroju efektywnego tylko wtedy, gdy co najmniej jeden element leży w tej części.

Numer elementu jest nadawany automatycznie, ale można go zmienić. Kolejność numeracji nie ma znaczenia. Nie musi być również ciągła; dozwolone są luki w numeracji.

Podstawowe

Zakładka Podstawowe zarządza podstawowymi parametrami elementu.

Typ elementu

Na liście dostępne są różne typy elementów.

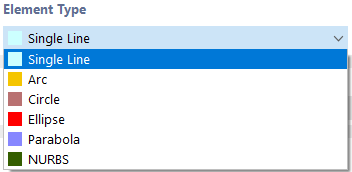

Typy elementów

Pojedyncza linia

Okno dialogowe 'Nowy element' pokazano na rysunku Okno dialogowe 'Nowy element'.

Pojedyncza linia jest definiowana przez punkt początkowy i punkt końcowy. Reprezentuje bezpośrednie połączenie między tymi dwoma punktami.

Podczas wprowadzania graficznego za pomocą przycisku , można wybrać istniejące punkty, punkty siatki lub obiekty przyciągania jako punkty definicyjne. Można również umieszczać punkty swobodnie w płaszczyźnie roboczej.

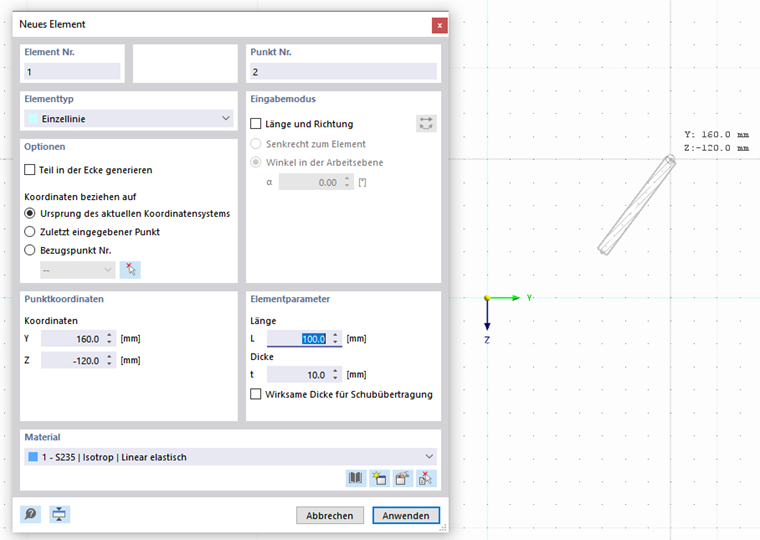

Wstawianie elementu graficznego

Łuk

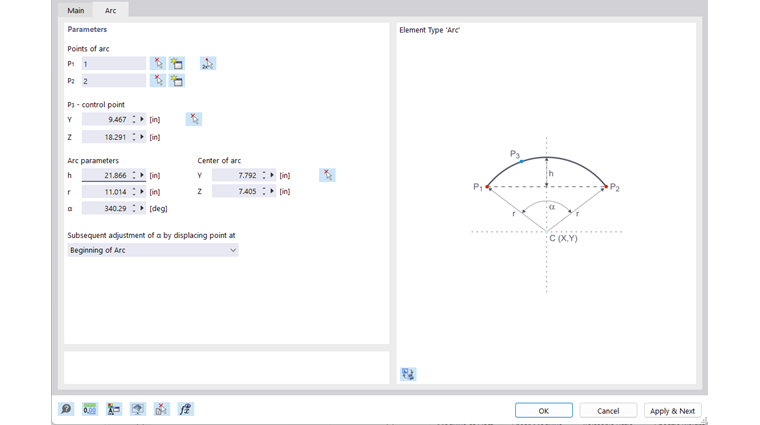

Okno dialogowe "Nowy element", zakładka "Łuk"

Łuk jest definiowany przez trzy punkty. W zakładce 'Łuk' można wprowadzić, wybrać graficznie lub utworzyć nowy punkt początkowy P₁, punkt końcowy P₂ oraz punkt kontrolny P₃. Grafika ilustruje kolejność punktów.

Na podstawie trzech punktów RSECTION określa 'Parametry łuku': strzałkę h, promień r, kąt rozwarcia α i środek łuku. Jeśli zmienisz jeden parametr, współrzędne punktów zostaną odpowiednio dostosowane. Podczas zmiany kąta rozwarcia można określić na liście, który z trzech punktów definicyjnych ma zostać przesunięty.

Jeśli definiujesz łuk graficznie za pomocą przycisku , możesz wybrać lub umieścić punkty bezpośrednio w oknie roboczym.

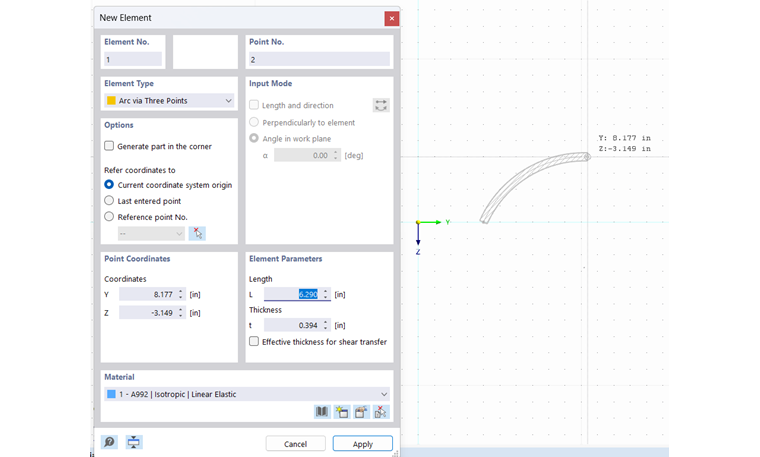

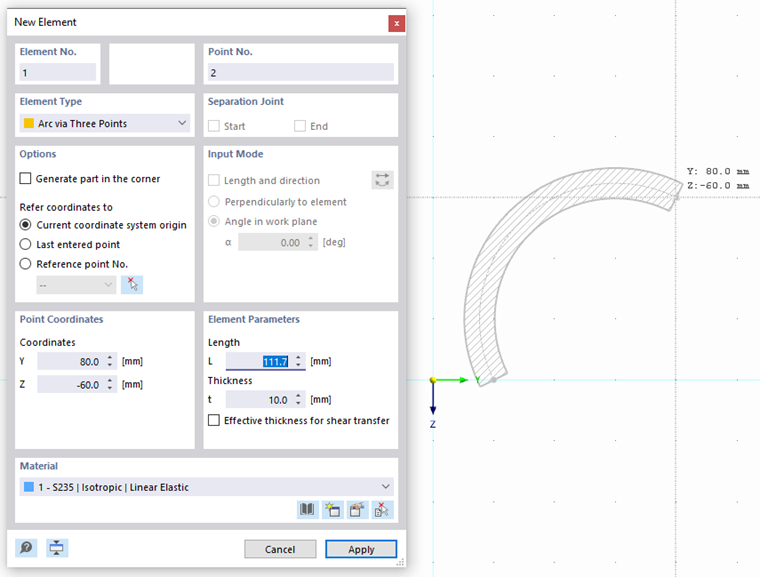

Graficzne tworzenie elementu łukowego

Okrąg

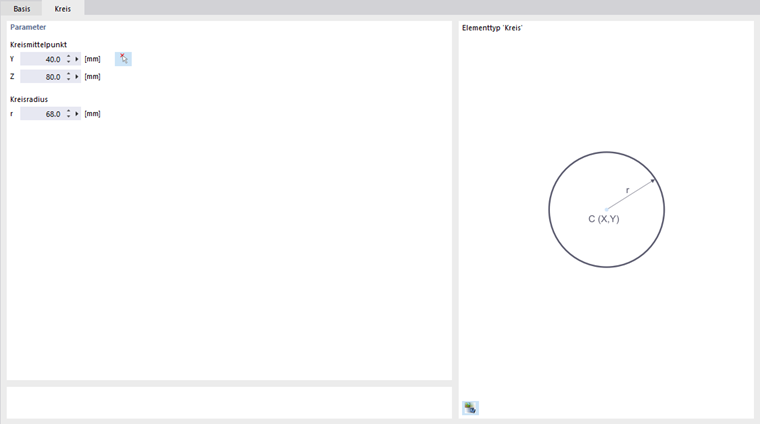

Okno dialogowe "Nowy element", zakładka "Koło"

Okrąg jest definiowany przez swój środek i promień. W zakładce 'Okrąg' można wprowadzić współrzędne środka okręgu lub zdefiniować go graficznie oraz podać promień okręgu.

Jeśli definiujesz okrąg graficznie za pomocą przycisku , możesz określić środek i promień w oknie roboczym, klikając odpowiednie punkty.

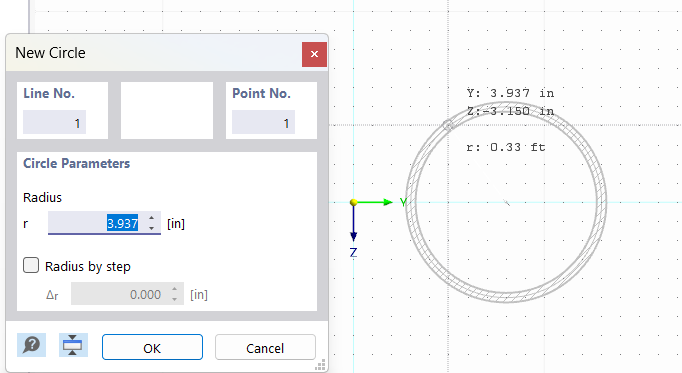

Graficzne tworzenie elementu kołowego

Elipsa

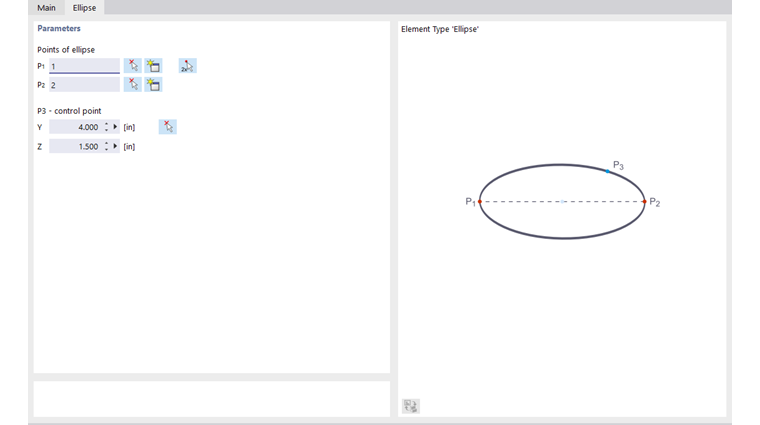

Okno dialogowe "Nowy element", zakładka "Elipsa"

Do zdefiniowania elipsy wymagane są trzy punkty. W zakładce 'Elipsa' można wprowadzić, wybrać graficznie lub zdefiniować na nowo oba punkty P₁ i P₂, aby określić oś główną elipsy. Punkt kontrolny P₃ opisuje długość osi pobocznej.

Parabola

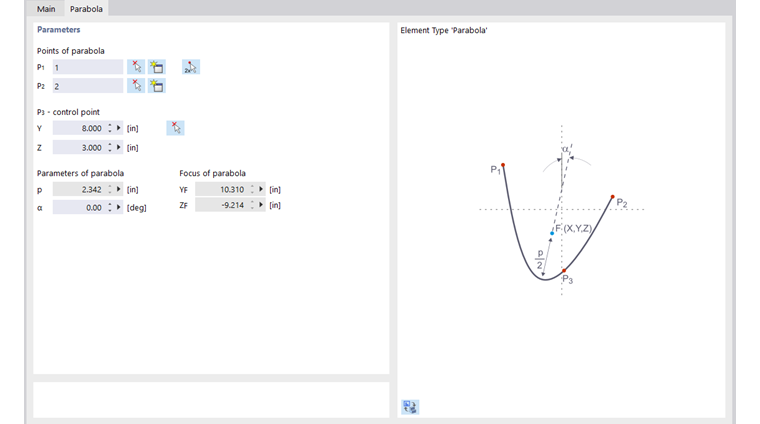

Okno dialogowe "Nowy element", zakładka "Parabola"

Za pomocą tego typu elementu można utworzyć krzywą stożkową. W tym celu należy w zakładce okna dialogowego 'Parabola' zdefiniować dwa punkty końcowe paraboli i punkt kontrolny. Na podstawie tych danych RSECTION określa parametry paraboli i punkt ogniskowej.

Jeśli definiujesz parabolę graficznie za pomocą przycisku , możesz określić lub na nowo zdefiniować punkty w oknie roboczym poprzez kliknięcie.

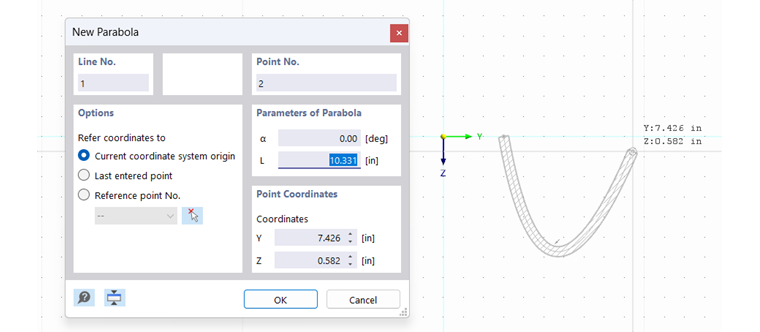

Graficzne ustawianie elementu parabolicznego

NURBS

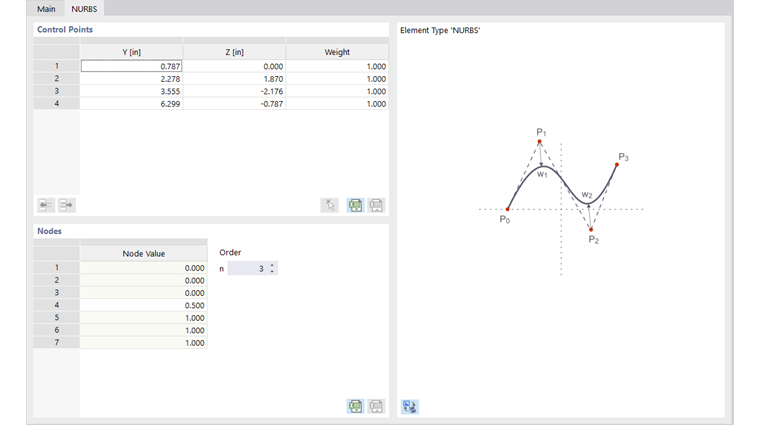

Okno dialogowe "Nowy element", Zakładka "NURBS"

Za pomocą elementów NURBS (niejednorodne wymierne B-Splajny) można modelować dowolne elementy krzywoliniowe.

Elementy NURBS można definiować graficznie za pomocą przycisku , klikając kolejno punkty kontrolne.

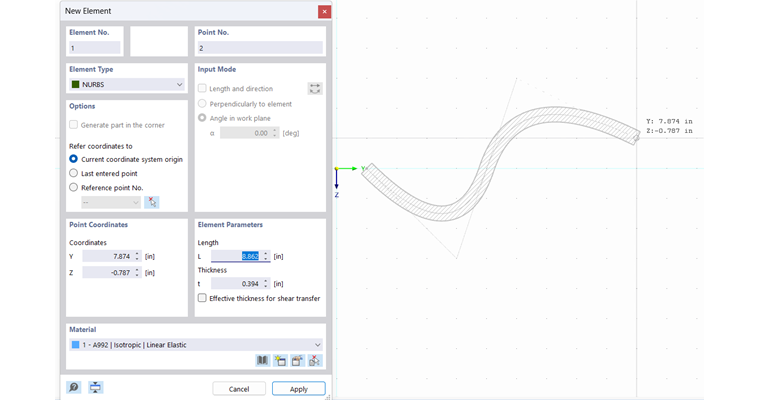

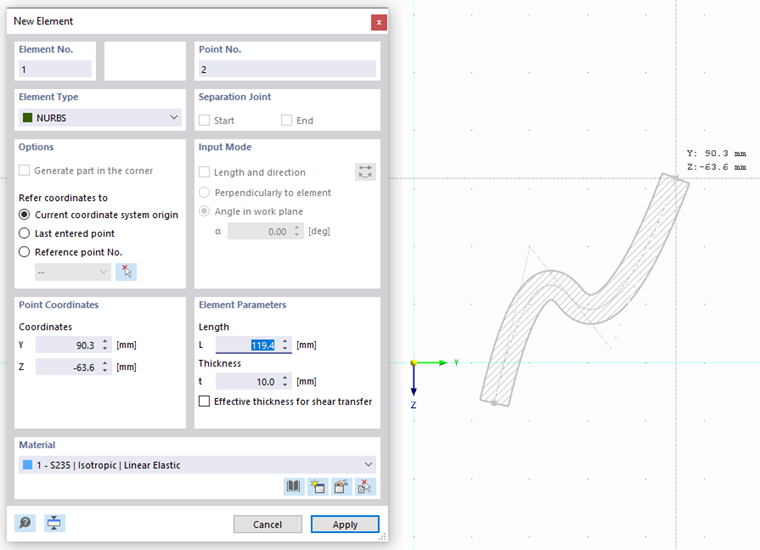

Graficzne umieszczanie elementu NURBS

Materiał

Podczas graficznego wprowadzania elementu można wybrać materiał z listy już utworzonych materiałów, edytować go lub zdefiniować nowy. Podczas wprowadzania elementu za pomocą okna dialogowego materiał jest przejmowany z części.

Grubość

Rzeczywistą grubość elementu należy zdefiniować w tym polu wprowadzania.

Efektywna grubość do przenoszenia ścinania

Efektywna grubość do przenoszenia ścinania odpowiada domyślnie grubości elementu. Po aktywowaniu pola wyboru można ustawić grubość do przenoszenia ścinania różną od grubości rzeczywistej.

Szczelina dylatacyjna

Za pomocą szczeliny dylatacyjnej można rozdzielić poszczególne elementy w ich punkcie połączenia. Szczelinę tę można zdefiniować zarówno na początku, jak i na końcu elementu. Szczeliny dylatacyjne są dostępne wyłącznie dla elementów typu „Pojedyncza linia”. Są one ważne, aby w połączeniach spawanych siły były przenoszone tylko przez spoiny – a nie bezpośrednio przez same sąsiednie elementy.

Informacje | Analityczne

Ta sekcja zawiera przegląd ważnych właściwości elementu, takich jak powierzchnia i długość.
