Éléments

Les éléments sont nécessaires pour le calcul avec la méthode de vérification 'Analyse de structures à parois minces' ainsi que pour le calcul de la section efficace.

Boite de dialogue « Nouvel élément »

La position de chaque élément est déterminée par ses points de début et de fin. Pour les types d'éléments complexes, des points intermédiaires supplémentaires sont nécessaires.

Les éléments ne peuvent être connectés les uns aux autres qu'à leurs points de début et de fin. Si des éléments se croisent sans avoir de point commun, il n'y a pas de connexion.

Les éléments, à l'exception des éléments nuls, doivent toujours se trouver dans une partie. Cette partie doit être créée au préalable via la boîte de dialogue lors de la saisie d'un élément. Lors de la saisie graphique des éléments, la partie est en revanche créée simultanément. Une partie n'est prise en compte dans le calcul avec la méthode de vérification 'Analyse de structures à parois minces' ainsi que pour le calcul de la section efficace que si au moins un élément se trouve dans cette partie.

Le numéro d'élément est attribué automatiquement, mais peut être modifié. L'ordre n'a aucune importance dans la numérotation. Elle n'a pas non plus besoin d'être continue ; les lacunes dans la numérotation sont autorisées.

Base

L'onglet Base gère les paramètres élémentaires de l'élément.

Type d'élément

La liste propose différents types d'éléments.

Types d’éléments

Ligne simple

La boîte de dialogue 'Nouvel élément' est illustrée dans l'image Boîte de dialogue 'Nouvel élément'.

Une Ligne simple est définie par un point de début et un point de fin. Elle représente la connexion directe entre les deux points.

Lors de la saisie graphique via le bouton , vous pouvez sélectionner des points existants, des points de grille ou des objets d'accrochage comme points de définition. Vous pouvez également placer les points librement dans le plan de travail.

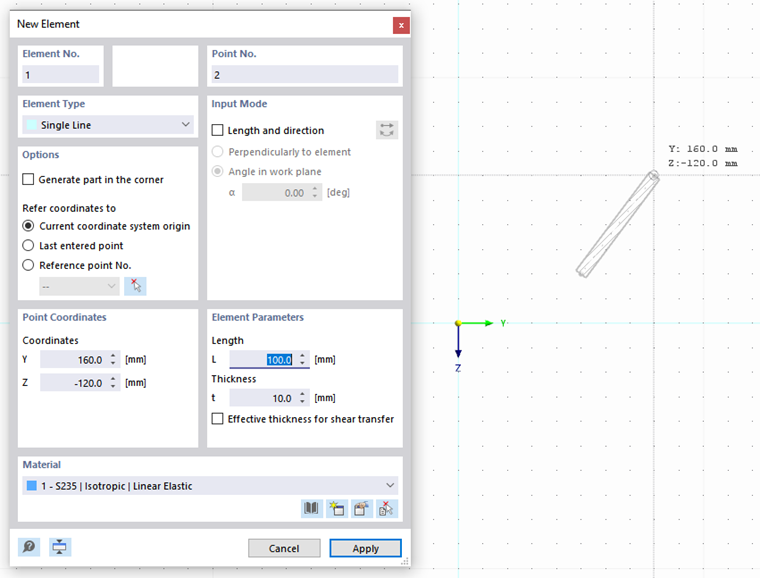

Définir graphiquement un élément

Arc

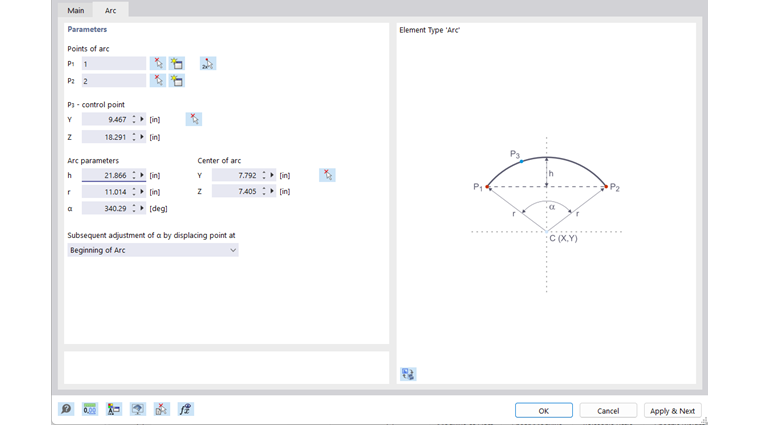

Boite de dialogue « Nouvel élément », onglet « Arc »

Un arc est défini par trois points. Dans l'onglet 'Arc', vous pouvez entrer, sélectionner graphiquement ou créer le point de début P₁, le point de fin P₂ et le point de contrôle P₃. Le graphique illustre l'ordre des points.

À partir des trois points, RSECTION détermine les 'Paramètres de l'arc' : flèche h, rayon r, angle d'ouverture α et centre de l'arc. Si vous modifiez un paramètre, les coordonnées des points sont ajustées en conséquence. Lors de la modification de l'angle d'ouverture, vous pouvez définir, à l'aide de la liste, lequel des trois points de définition doit être déplacé.

Si vous définissez l'arc graphiquement via le bouton , vous pouvez choisir ou définir de nouveaux points directement dans la fenêtre de travail.

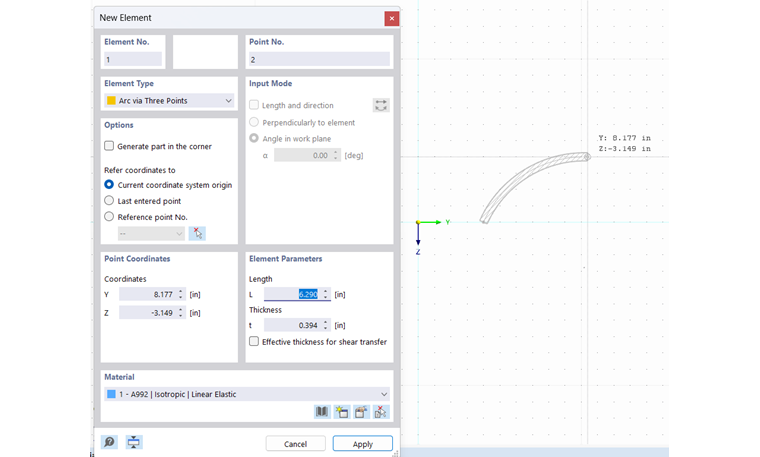

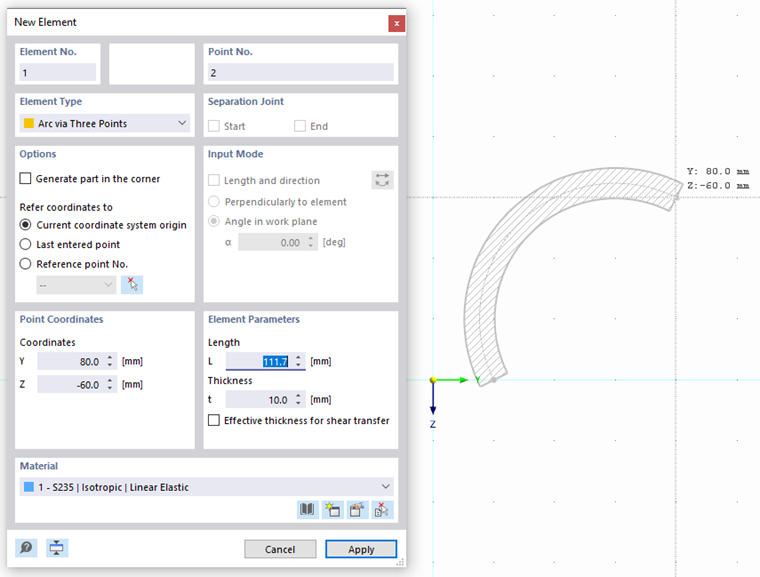

Définir graphiquement l’élément d’arc

Cercle

Boite de dialogue « Nouvel élément », onglet « Cercle »

Un cercle est défini par son centre et son rayon. Dans l'onglet 'Cercle', vous pouvez entrer les coordonnées du centre du cercle ou les définir graphiquement, ainsi que spécifier le rayon du cercle.

Si vous définissez le cercle graphiquement via le bouton , vous pouvez définir le centre et le rayon dans la fenêtre de travail en cliquant sur les points correspondants.

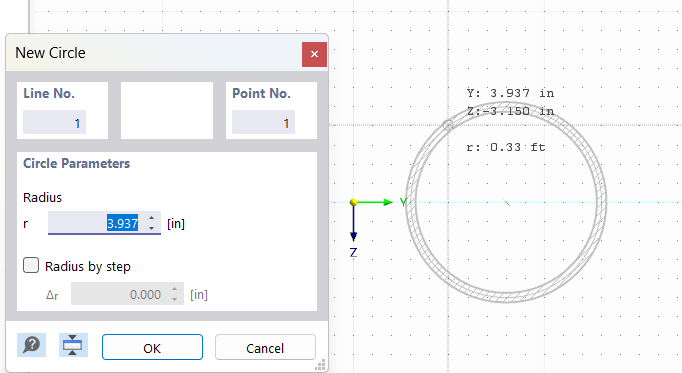

Insertion graphique d’élément circulaire

Ellipse

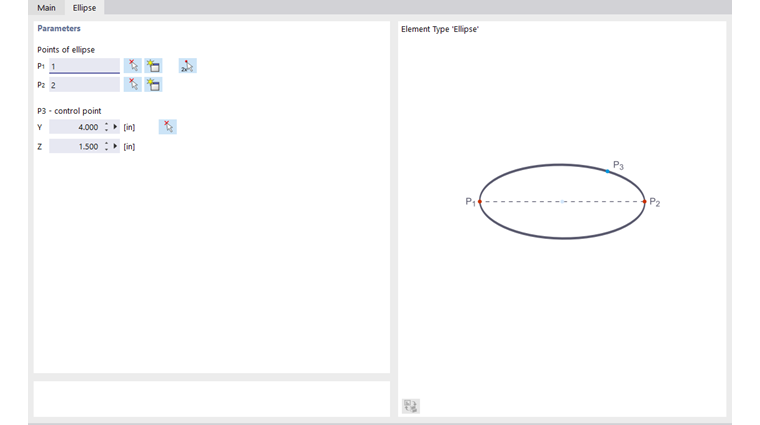

Boite de dialogue « Nouvel élément », onglet « Ellipse »

Pour définir une ellipse, trois points sont nécessaires. Dans l'onglet 'Ellipse', vous pouvez entrer, sélectionner graphiquement ou redéfinir les deux points P₁ et P₂ pour définir l'axe principal de l'ellipse. Le point de contrôle P₃ décrit la longueur de l'axe secondaire.

Parabole

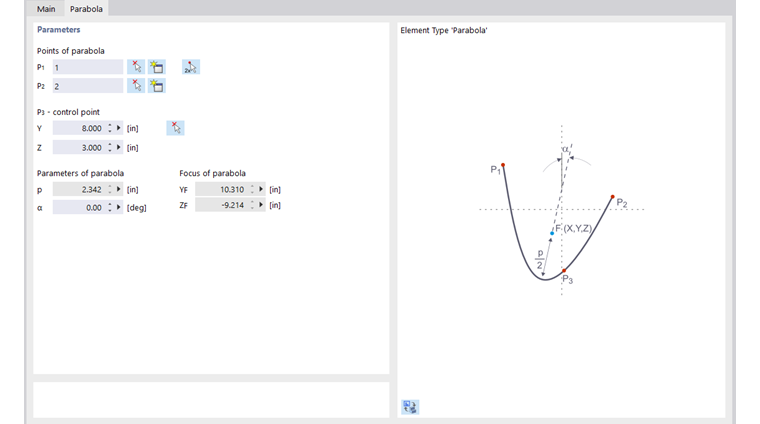

Boîte de dialogue « Nouvel élément », onglet « Parabole »

Ce type d'élément permet de générer une courbe conique. Pour ce faire, définissez les deux points d'extrémité de la parabole et le point de contrôle dans l'onglet de dialogue 'Parabole'. À partir de ces données, RSECTION détermine les paramètres de la parabole et le foyer.

Si vous définissez la parabole graphiquement via le bouton , vous pouvez définir les points en cliquant dans la fenêtre de travail ou les redéfinir.

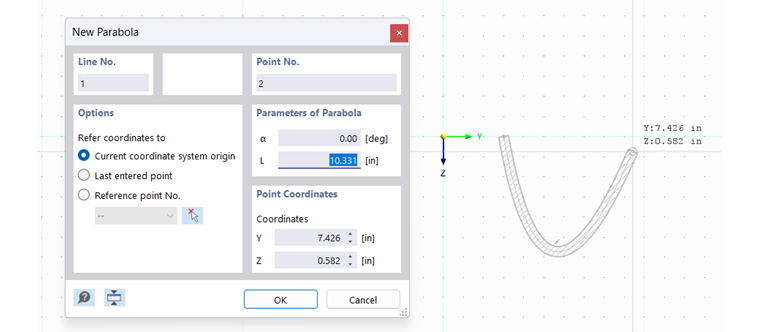

Insertion graphique d’éléments paraboliques

NURBS

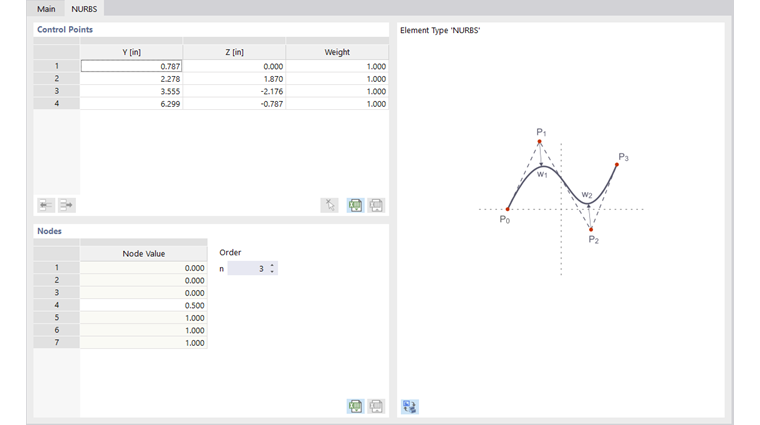

Boite de dialogue « Nouvel élément », onglet « NURBS »

Les éléments NURBS (non-uniform rational B-Splines) permettent de modéliser des éléments de courbe quelconques.

Vous pouvez définir les éléments NURBS graphiquement via le bouton en définissant les points de contrôle successivement par un clic de souris.

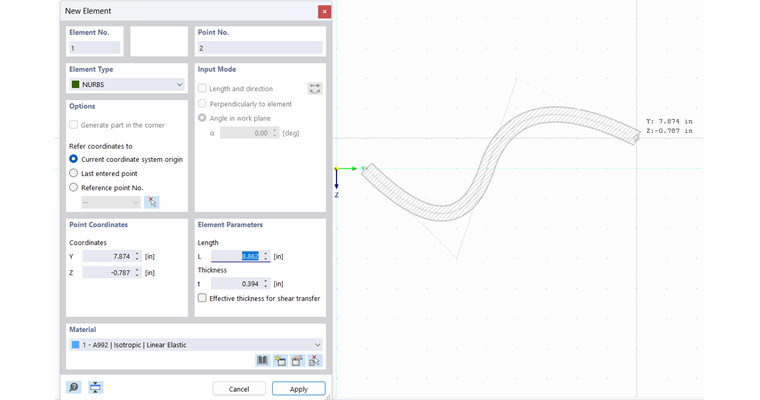

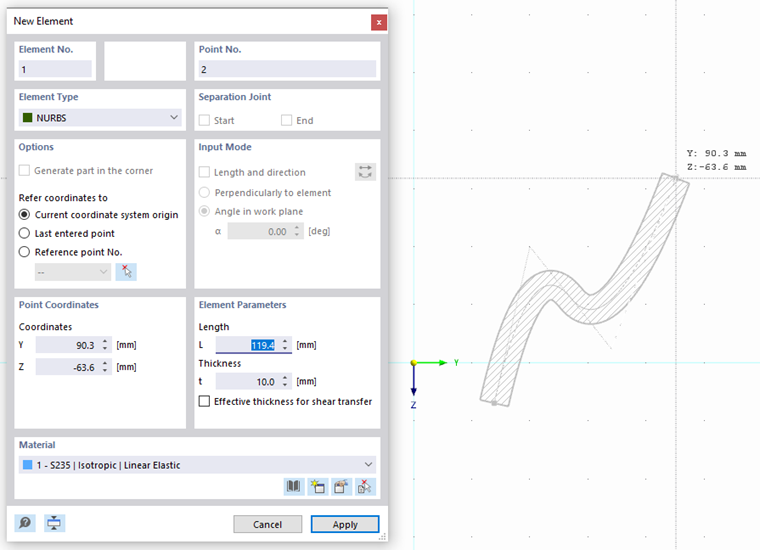

Définir graphiquement l’élément NURBS

Matériau

Lors de la saisie graphique d'un élément, vous pouvez sélectionner un matériau dans la liste des matériaux déjà créés ou le modifier et le redéfinir. Lors de la saisie d'un élément via la boîte de dialogue, le matériau est repris de la partie.

Épaisseur

L'épaisseur réelle de l'élément doit être définie dans ce champ de saisie.

Épaisseur efficace pour le transfert de cisaillement

L'épaisseur efficace pour le transfert de cisaillement correspond par défaut à l'épaisseur de l'élément. Si vous activez la case à cocher, vous pouvez définir une épaisseur différente de l'épaisseur réelle pour le transfert de cisaillement.

Joint de séparation

Avec un joint de séparation, vous pouvez séparer les éléments individuels à leur point de connexion. Vous pouvez définir ce joint de séparation aussi bien au début qu'à la fin d'un élément. Les joints de séparation sont exclusivement disponibles pour les éléments de type « Ligne simple ». Ils sont importants pour que, dans les assemblages soudés, les forces soient transmises uniquement par les soudures – et non directement par les éléments adjacents eux-mêmes.

Informations | Analytique

Cette section offre un aperçu des propriétés importantes de l'élément telles que l'aire et la longueur.
