Les contraintes de la section sont calculées aux points de contrainte et affichées dans un tableau. Les points de contrainte sont générés automatiquement, mais peuvent également être définis manuellement.
Général

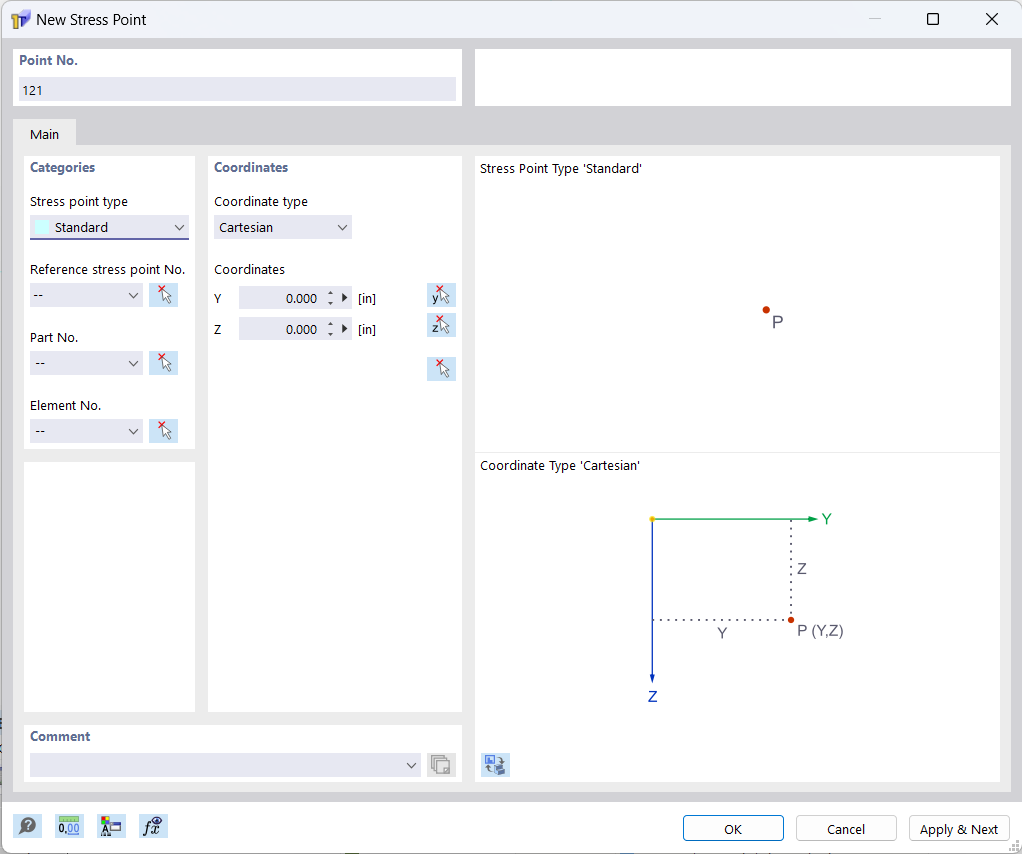

L'onglet De base gère les paramètres des points de contrainte les plus importants.
Type de point de contrainte
Différents types de points de contrainte peuvent être sélectionnés dans la liste.
Standard
Les points de contrainte de type 'Standard' peuvent être placés n'importe où sur la section.
En ligne

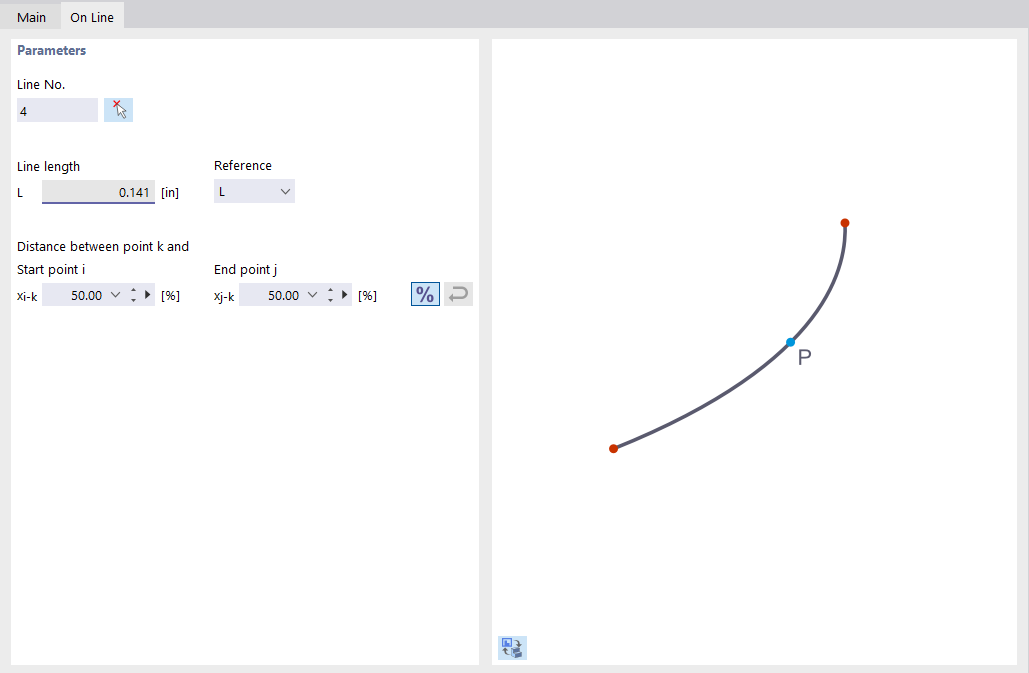

Les points de contrainte du type 'En ligne' peuvent être définis sur les lignes. La ligne et la distance doivent être définies dans un autre onglet.
Un élément

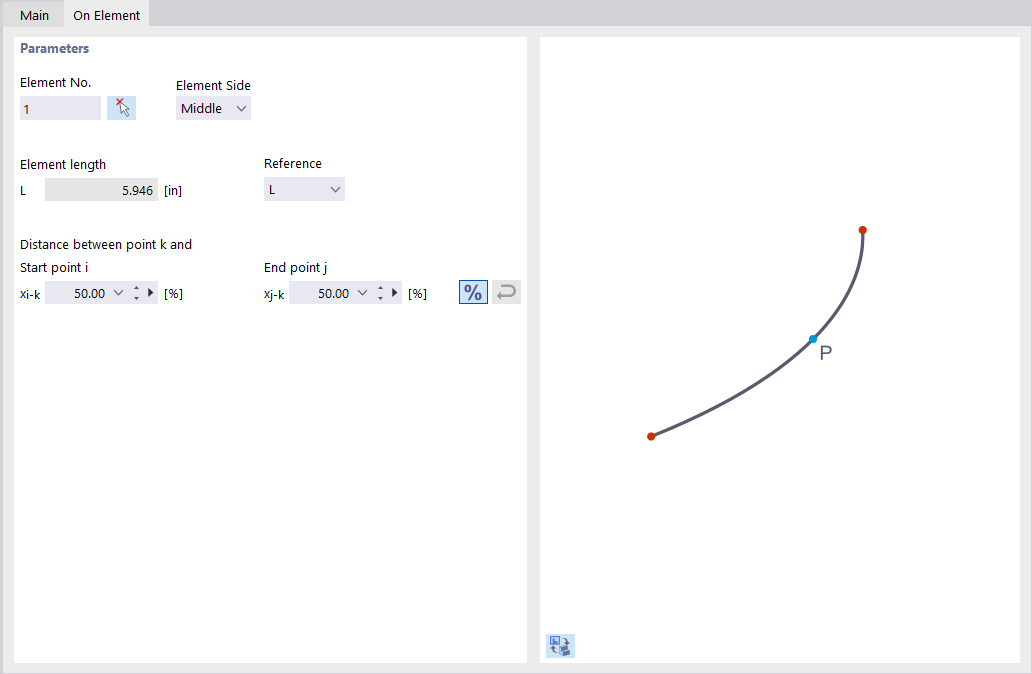

Vous pouvez positionner des points de contrainte de type 'sur l'élément' sur les éléments. L'élément et le côté de l'élément ainsi que la distance doivent être définis dans un autre onglet.
Point de contrainte de référence n°
Les coordonnées se réfèrent généralement à l'origine du système de coordonnées global (entrée ' - '). Il est également possible de définir les coordonnées par rapport à un autre point de contrainte. Cela est utile, par exemple, pour placer le point de contrainte à une certaine distance d'une position définie. Pour ce faire, vous pouvez utiliser l'option « Précédent » dans la liste. Le point de contrainte de référence peut également être entré directement ou sélectionné sur le modèle avec
.
Pièce n°
Entrez le numéro de la pièce où se trouve le point de contrainte.
Élément n°
Définissez le numéro de l'élément où se trouve le point de contrainte.
Type de coordonnée
Les coordonnées d'un point de contrainte sont toujours liées à un système de coordonnées qui décrit la position du point de contrainte dans l'espace. Le système de coordonnées doit être compris dans le sens des aiguilles d'une montre. Dans le cas du système de coordonnées cartésien, les axes Y et Z décrivent une extension en translation (distances). Les deux directions de coordonnées ont les mêmes droits.
Coordonnées
La position du point de contrainte peut être décrite par ses coordonnées Y et Z.
